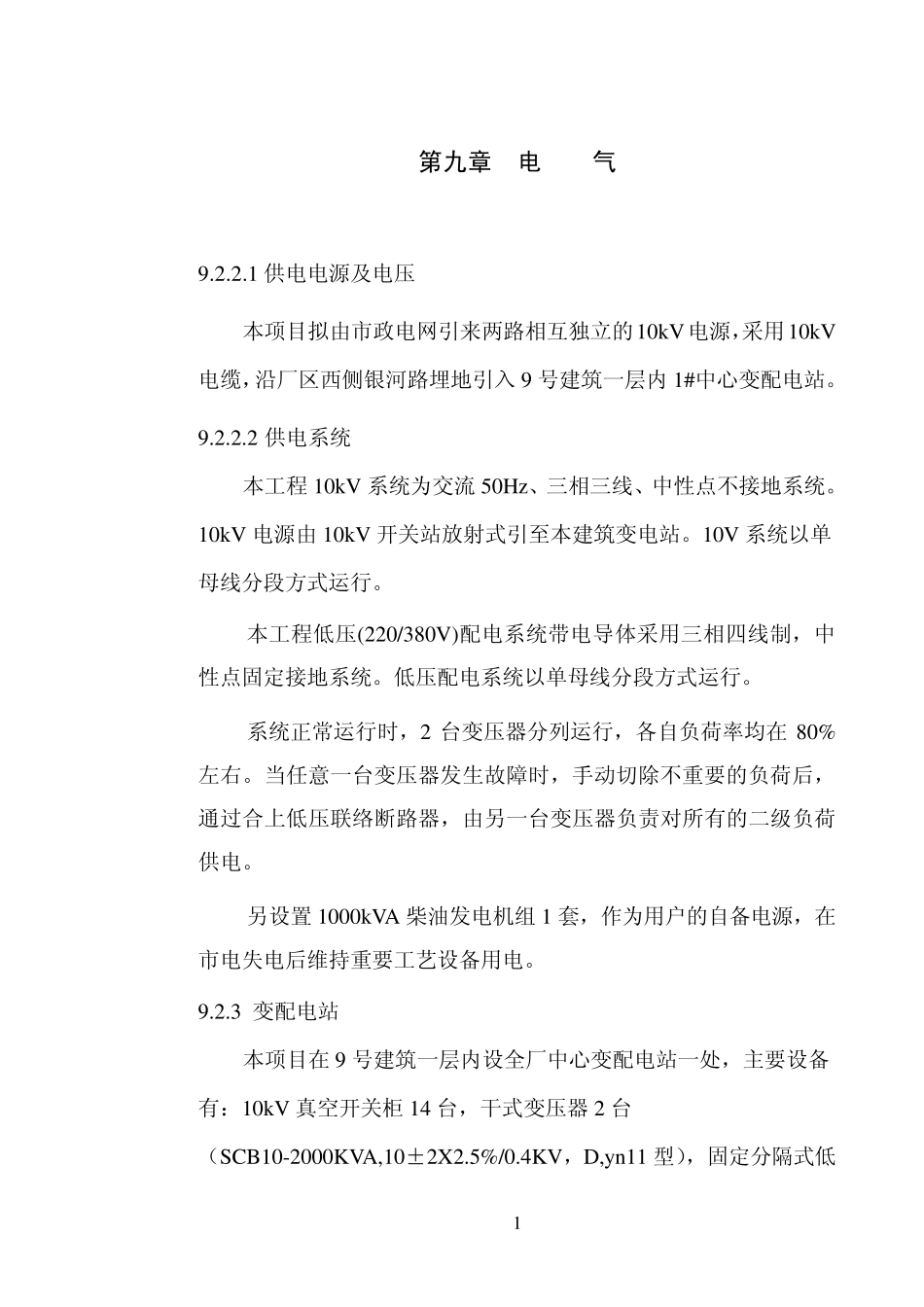

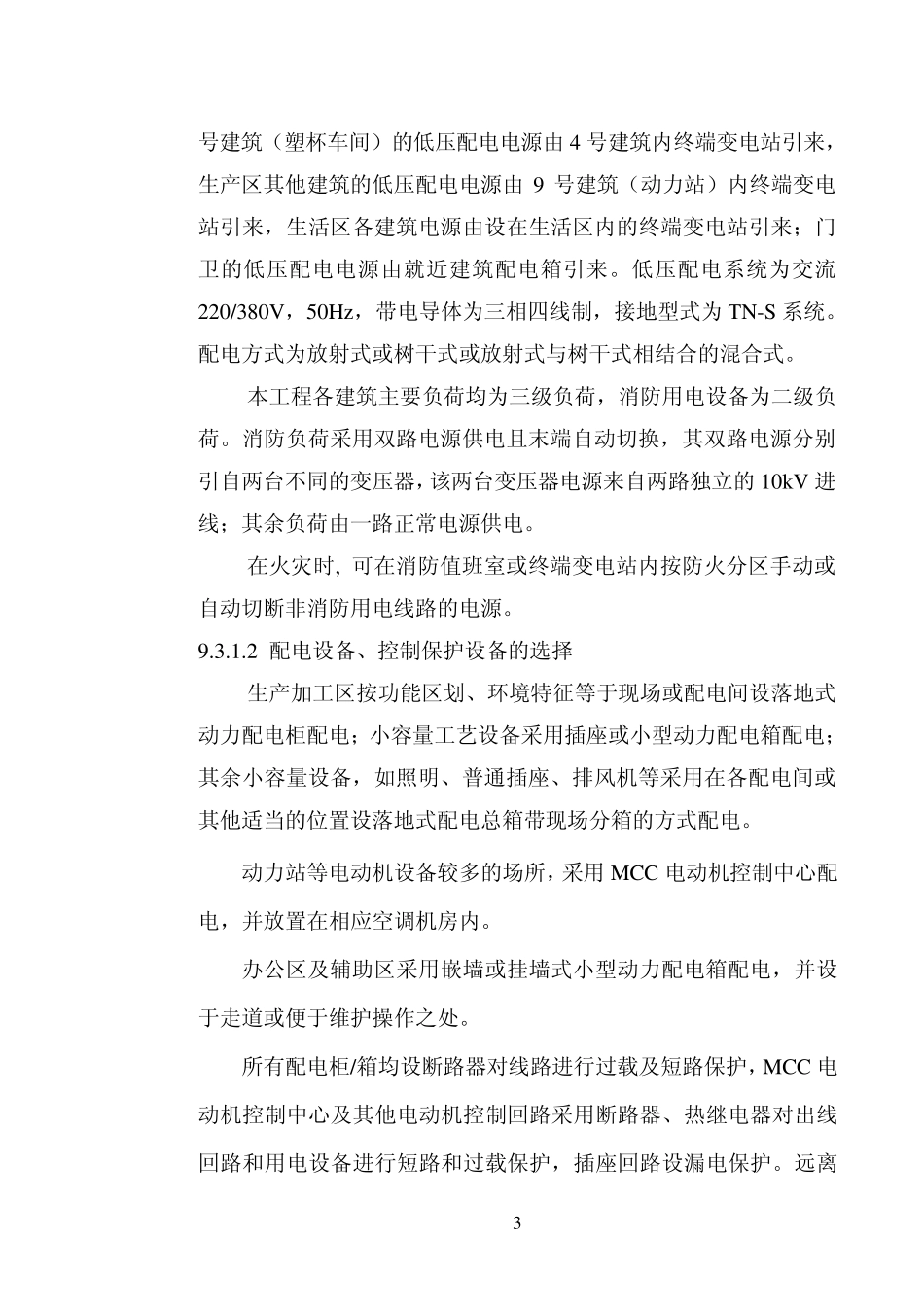

1 第九章 电 气 9.2.2.1 供电电源及电压 本项目拟由市政电网引来两路相互独立的10kV电源，采用10kV电缆，沿厂区西侧银河路埋地引入 9 号建筑一层内 1#中心变配电站。 9.2.2.2 供电系统 本工程 10kV 系统为交流 50Hz、三相三线、中性点不接地系统。10kV 电源由 10kV 开关站放射式引至本建筑变电站。10V 系统以单母线分段方式运行。 本工程低压(220/380V)配电系统带电导体采用三相四线制，中性点固定接地系统。低压配电系统以单母线分段方式运行。 系统正常运行时，2 台变压器分列运行，各自负荷率均在 80%左右。当任意一台变压器发生故障时，手动切除不重要的负荷后，通过合上低压联络断路器，由另一台变压器负责对所有的二级负荷供电。 另设置1000kVA 柴油发电机组1 套，作为用户的自备电源，在市电失电后维持重要工艺设备用电。 9.2.3 变配电站 本项目在 9 号建筑一层内设全厂中心变配电站一处，主要设备有：10kV 真空开关柜14 台，干式变压器 2 台（SCB10-2000KVA,10±2X2.5%/0.4KV，D,yn11 型），固定分隔式低 2 压配电屏20台，1000kVA 柴油发电机组1 套。 在4号建筑一层设有终端变电站1处，主要设备有：10kV 负荷开关柜2 台，干式变压器2 台（SCB10-2000KVA,10±2X2.5%/0.4KV，D,yn11 型），固定分隔式低压配电屏20台。 在生活区内设终端变电站1处，主要设备有：10kV 负荷开关柜1 台，干式变压器1 台（SCB10-800KVA,10±2X2.5%/0.4KV，D,yn11型），固定分隔式低压配电屏8台。 9.2.5.2 电气测量和电能计量 电能计量采用高供高计，计量点设在10kV 配电站10kV 主进线后。各终端变电站内照明用电集中设置单独计量表计。基准电费为大工业用电，扣减照明用电。 为了便于顾客方及时了解其用电情况，在变压器低压进线柜上及各馈电回路上均装设具有电力计量功能的多功能电力仪表，作为内部用电考核使用。 9.2.6 无功功率补偿 本工程的无功功率补偿采用带自动投切功能的无功功率补偿装置在变压器低压侧集中补偿,补偿后 10kV 侧的平均功率因数可达 0.9以上。 9.3 电力照明 9.3.1 电力 9.3.1.1 电源、电压和配电系统 本工程生产区 1 号建筑（办公楼）、3 号建筑（果冻车间）、4 3 号建筑（塑杯车间）的低压配电电源由4 号建筑内终端变电站引来， 生产区其他建筑的低压配电电源由9 号建筑（动力站）内终端变电站引来，生活区各建筑电源由设在生活区内的终端变电站引来；门卫的...
