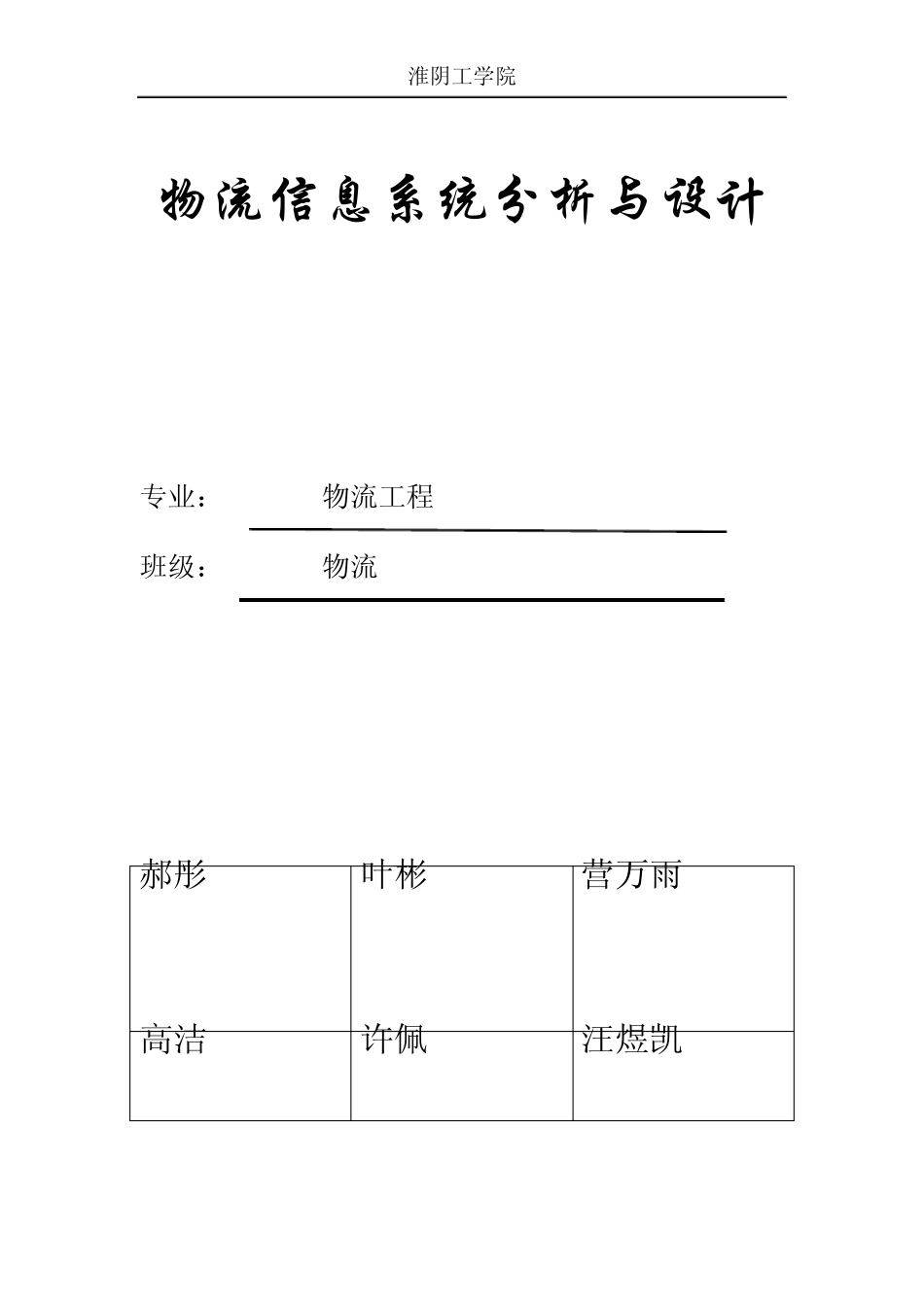

淮阴工学院 物流信息系统分析与设计 专业： 物流工程 班级： 物流3122 郝彤 1121521103 叶彬 1121521117 营万雨 1121521123 高洁 许佩 汪煜凯 淮阴工学院 指导老师： 崔书堂 1121521131 1121521139 1121521138 淮阴工学院 2 某企业销售管理信息系统设计简介 一、系统简介 销售是货物从供应商到客户的流转过程，制定合理的销售计划有利于货物的出售，同时也能更好的实现企业的目标效益。某企业销售管理信息系统货物资料如下所示。 货物资料表 货 物 编号 货 物 名 称 规 格型 号 数 量 生 产商 单价(元) 储位号 备注 货物销售是隶属于企业销售部门领导，主要负责货物的出售，根据客户的需求制定有效的销售计划，并且应当随时向上级部门和领导提供货物销售情况的说明。 某企业销售管理信息系统业务流程表述如下： 客户发出货物订单给企业的销售部门，部门负责人对订单进行审查，对于不合格的订单及时反馈给客户。对于合格订单，部门负责人应审核企业的货物库存记录，缺货订单通过统计部门的缺货统计，向采购部门发出缺货通知，并登记缺货记录；对于不缺货货物订单，应交于仓库负责人，填写出库单，通知发货员准备货物发货。同时发货员将货物运输单交于车辆驾驶员，驾驶员对货物进行运输，然后驾驶员将货物交于客户并将签收单交于客户签字。淮阴工学院 3 二、系统分析 系统分析结果应包括如下： 1．组织机构 某企业销售管理信息系统组织机构如图所示： 经理 副经理 副经理 销 售 部行政财务 客户服务 值班保洁 置业顾问 策划部主文案 平面 组织机构设置图 销售管理 采购管理 策划管理 库存管理 采购 文案 平面 计算机 功能结构图 2．功能机构 某企业销售管理信息系统组织机构如图所示： 淮阴工学院 4 3．业务流程分析 仓库负责人 出库单 缺货通知单 采购部门 采购订单 发货员 运输单 驾驶员 签收单 合格订单 统计部门 客户 订货单 销售部门负责人 不合格订单 缺货订单 库存记录 缺货记录 某企业销售管理信息系统业务流程图 淮阴工学院 5 4．数据流程分析 P3.2 P3.1 库存台账 D 订货单 合格订单 发货单 出库单 采购清单 缺货订单 货运单 不合格订单 某企业销售管理信息系统数据流程图 签收单 货运单 缺货台账 D P3.3 装车 签收单 发货员 P2.1 缺货统计 货主 P1.1 销售 P1.2 开出货单 检查核对 采购 淮阴工学院 6...
