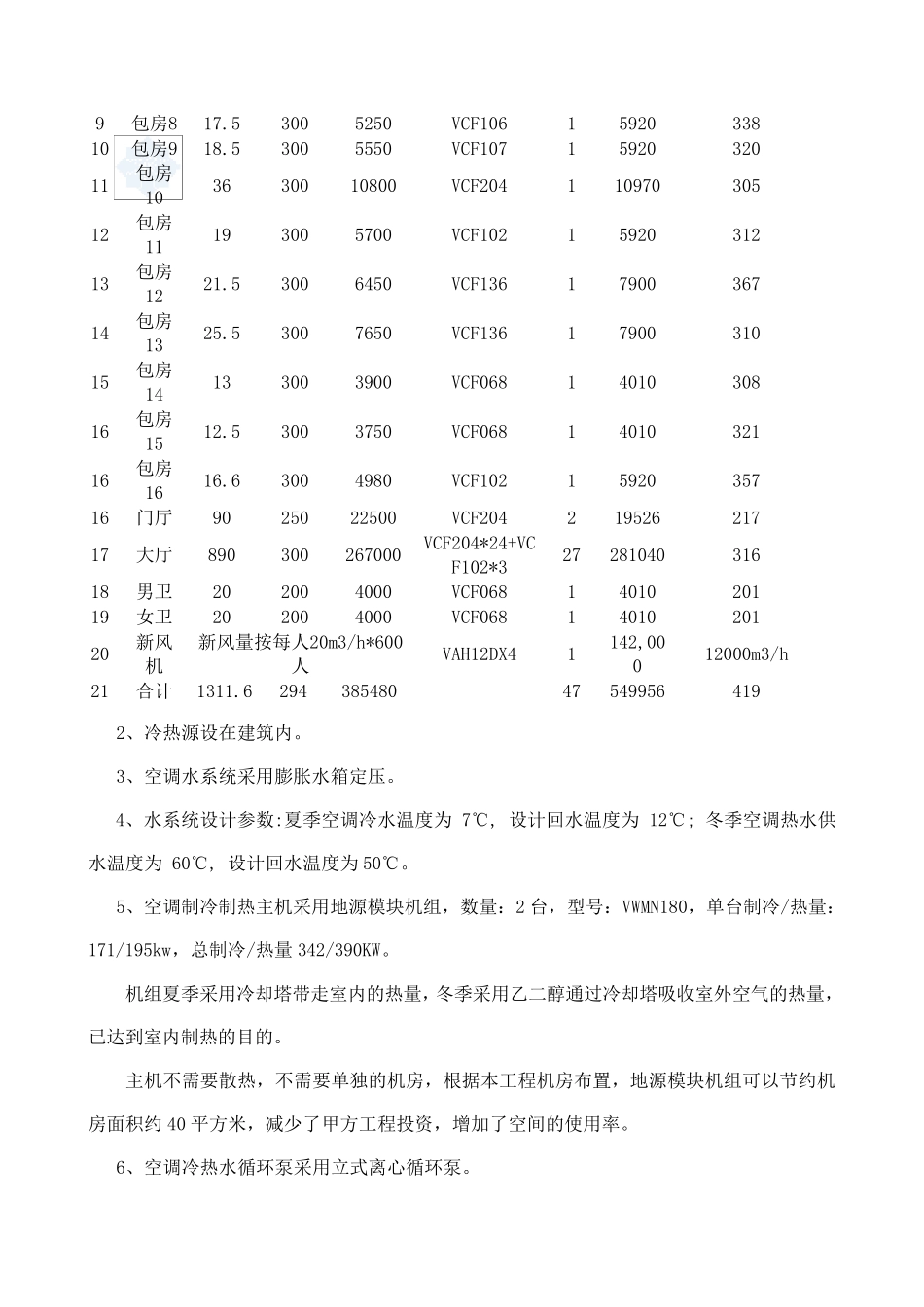

乡水源生态时尚火锅店 中央空调工程 设 计 方 案 说 明 山东奇威特人工环境有限公司 2008 年 11 月 4 日 一、 设计依据 1、《采暖通风与空气调节设计规范》GB50019--2003 2、《高层民用建筑设计防火规范》GB50045--2000 3、《制冷设备安装工程施工及验收规范》GBJ66--84 4、《实用供热空调设计手册》及常用设计资料 5、甲方提供的建筑平面布置图 二、中央空调设计计算参数 1、采用重庆市空调室外计算参数进行计算。 夏季空调室外计算（干球）温度3 6 .5 ℃ 夏季空调室外计算湿球温度2 7 .3 ℃ 冬季室外计算（干球）温度2 ℃，相对湿度：8 2 %。 三、空调系统 1、全楼空调使用面积约 1226m2,空调冷负荷选取 300W/m2,新风量按照每人 20m3/h 选取，排风量为新风量的80%，采用独立的新风和排风系统。 房间冷量配置表 序号 房间 面积 设计冷负荷指标 设计制冷量 室内末端选型 数量 实际制冷量 实际冷负荷指标 M2 W/M2 W 台 W W/M2 1 办公室 15 200 3000 VCF051 1 2970 198 2 包房1 13.5 300 4050 VCF085 1 4750 352 3 包房2 13.5 300 4050 VCF086 1 4750 352 4 包房3 13.5 300 4050 VCF087 1 4750 352 5 包房4 19.5 300 5850 VCF102 1 5920 304 6 包房5 18.5 300 5550 VCF103 1 5920 320 7 包房6 19.5 300 5850 VCF104 1 5920 304 8 包房7 18.5 300 5550 VCF105 1 5920 320 9 包房8 17.5 300 5250 VCF106 1 5920 338 10 包房9 18.5 300 5550 VCF107 1 5920 320 11 包房10 36 300 10800 VCF204 1 10970 305 12 包房11 19 300 5700 VCF102 1 5920 312 13 包房12 21.5 300 6450 VCF136 1 7900 367 14 包房13 25.5 300 7650 VCF136 1 7900 310 15 包房14 13 300 3900 VCF068 1 4010 308 16 包房15 12.5 300 3750 VCF068 1 4010 321 16 包房16 16.6 300 4980 VCF102 1 5920 357 16 门厅 90 250 22500 VCF204 2 19526 217 17 大厅 890 300 267000 VCF204*24+VCF102*3 27 281040 316 18 男卫 20 200 4000 VCF068 1 4010 201 19 女卫 20 200 4000 VCF068 1 4010 201 20 新风机 新风量按每人20m3/h*600人 VAH12DX4 1 142,000 12000m3/h 21 合计 1311.6 294 385480 47 549956 419 2...
