某隧道临时设施及场地布置

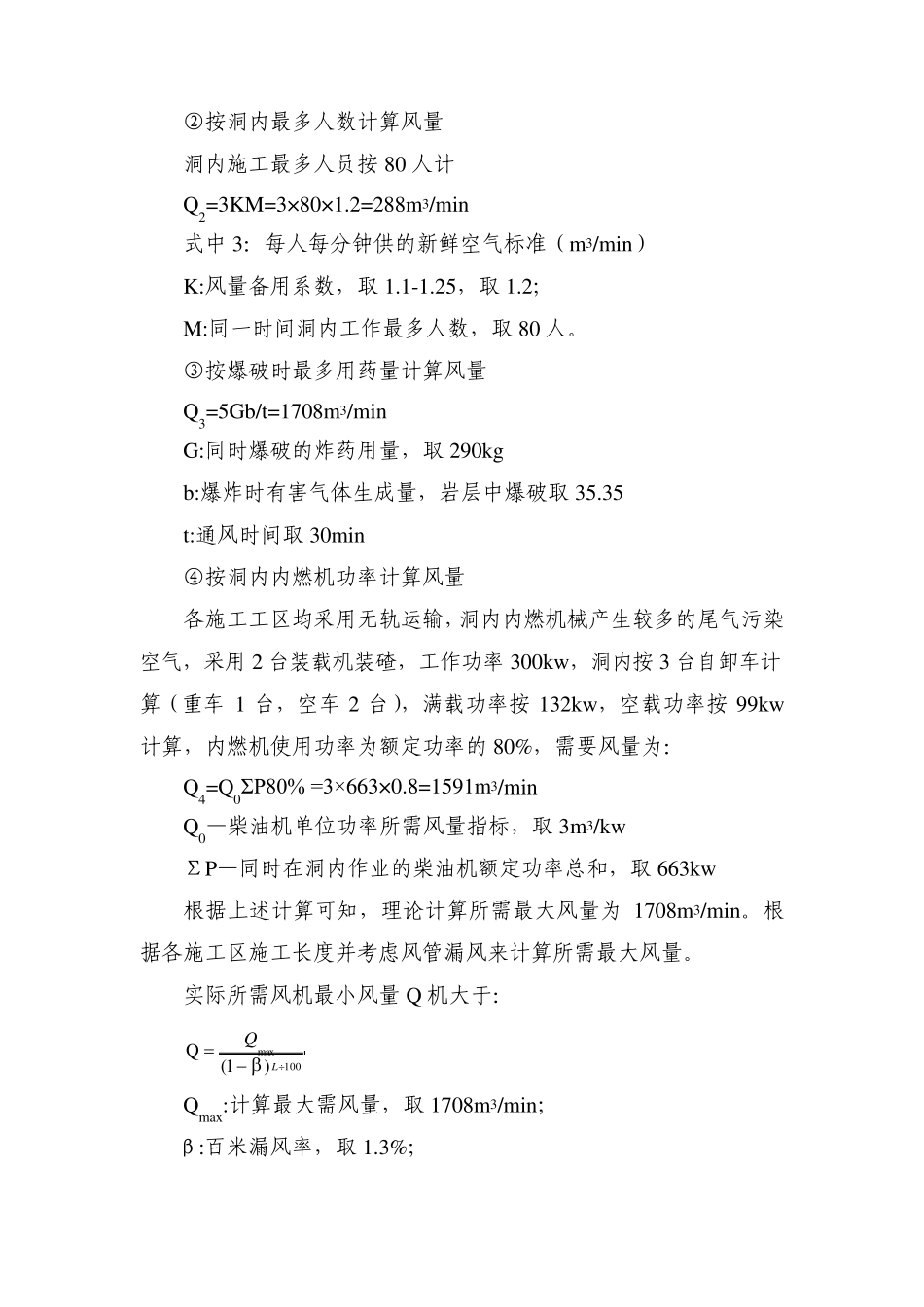

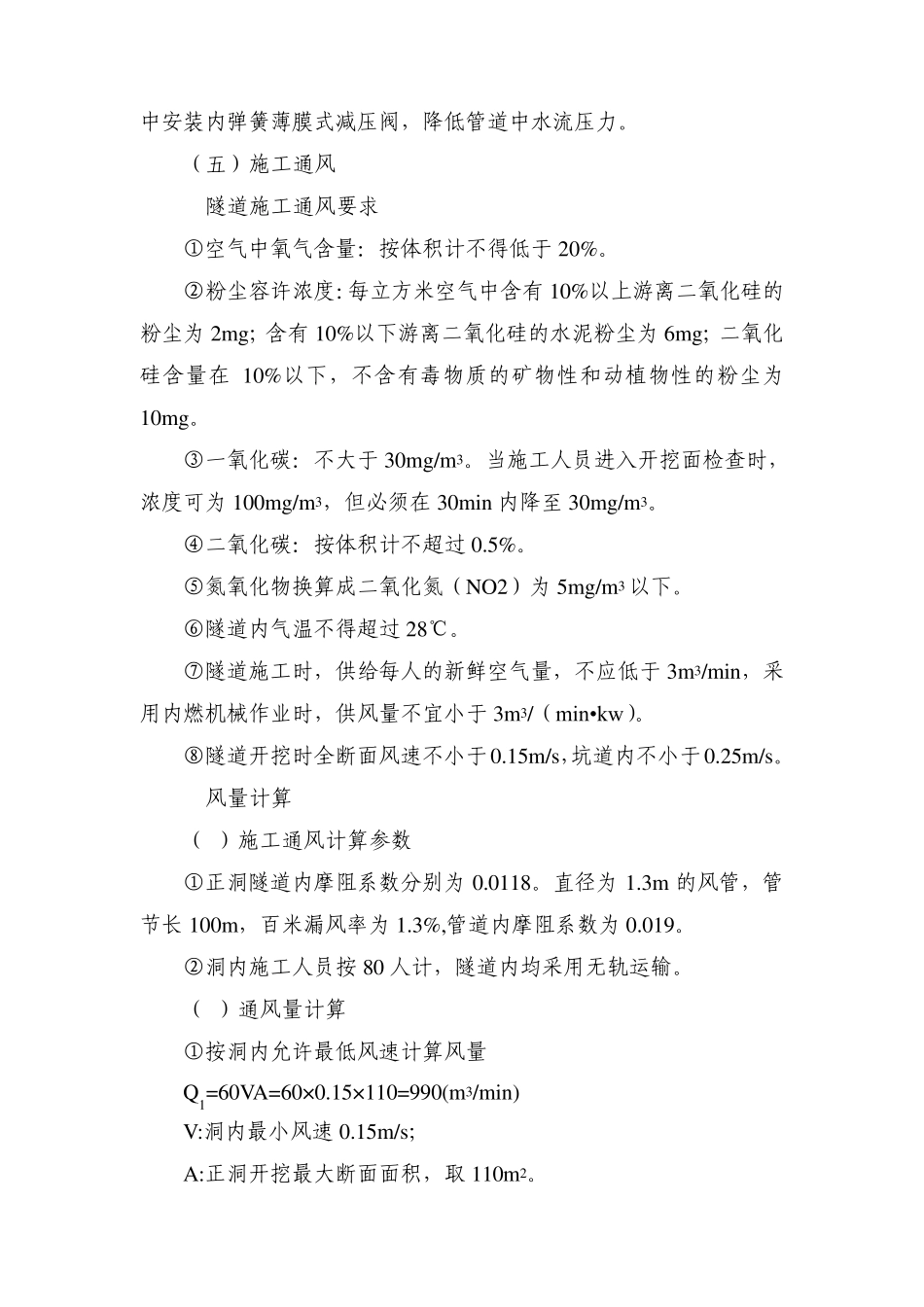

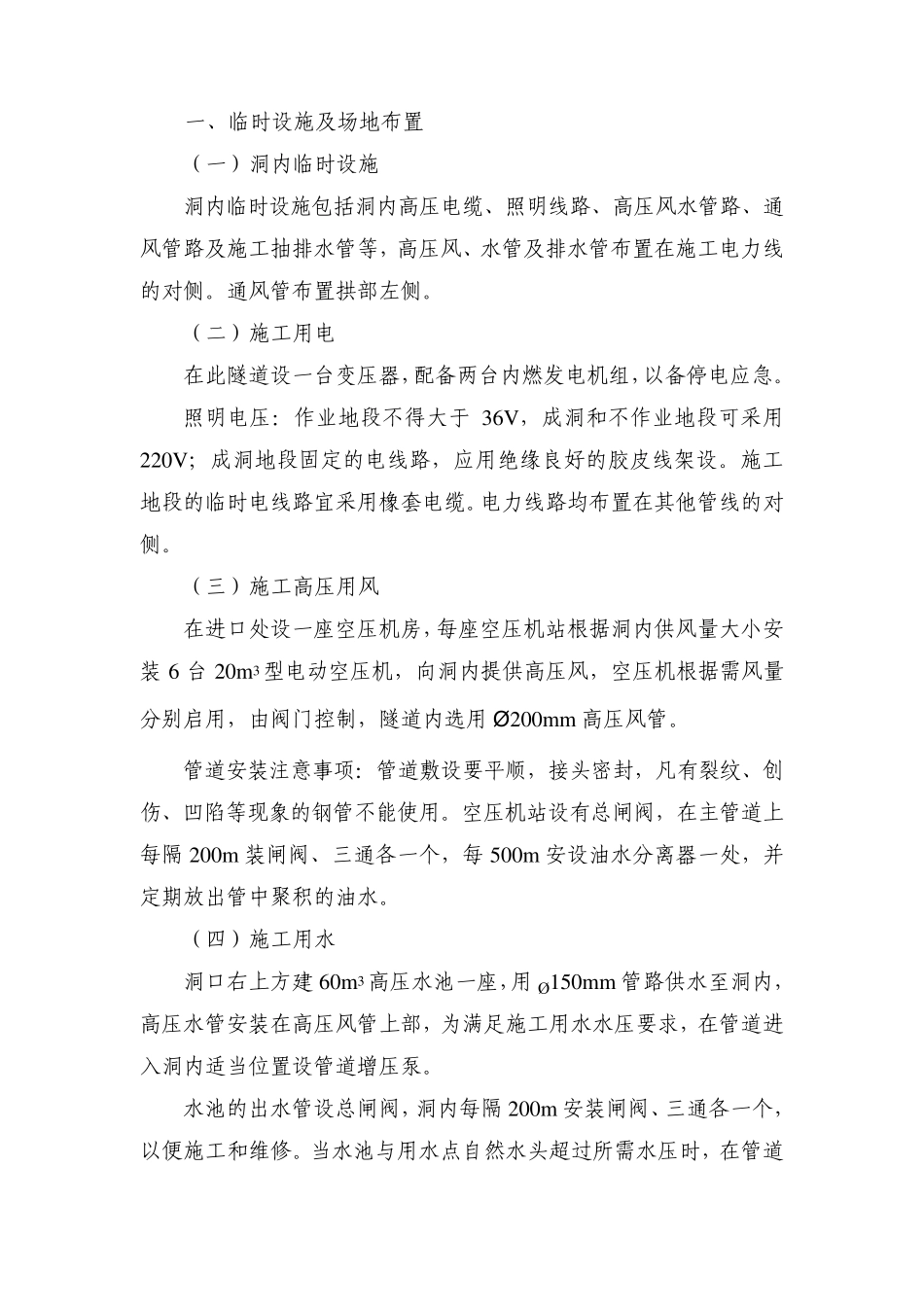

一、临时设施及场地布置 （一）洞内临时设施 洞内临时设施包括洞内高压电缆、照明线路、高压风水管路、通风管路及施工抽排水管等，高压风、水管及排水管布置在施工电力线的对侧。通风管布置拱部左侧。 （二）施工用电 在此隧道设一台变压器，配备两台内燃发电机组，以备停电应急。 照明电压：作业地段不得大于 36V，成洞和不作业地段可采用220V；成洞地段固定的电线路，应用绝缘良好的胶皮线架设。施工地段的临时电线路宜采用橡套电缆。电力线路均布置在其他管线的对侧。 （三）施工高压用风 在进口处设一座空压机房，每座空压机站根据洞内供风量大小安装 6 台 20m3 型电动空压机，向洞内提供高压风，空压机根据需风量分别启用，由阀门控制，隧道内选用 Ø200mm 高压风管。 管道安装注意事项：管道敷设要平顺，接头密封，凡有裂纹、创伤、凹陷等现象的钢管不能使用。空压机站设有总闸阀，在主管道上每隔 200m 装闸阀、三通各一个，每 500m 安设油水分离器一处，并定期放出管中聚积的油水。 （四）施工用水 洞口右上方建 60m3 高压水池一座，用 Ø150mm 管路供水至洞内，高压水管安装在高压风管上部，为满足施工用水水压要求，在管道进入洞内适当位置设管道增压泵。 水池的出水管设总闸阀，洞内每隔 200m 安装闸阀、三通各一个，以便施工和维修。当水池与用水点自然水头超过所需水压时，在管道中安装内弹簧薄膜式减压阀，降低管道中水流压力。 （五）施工通风 1.隧道施工通风要求 ①空气中氧气含量：按体积计不得低于20%。 ②粉尘容许浓度：每立方米空气中含有10%以上游离二氧化硅的粉尘为2mg；含有10%以下游离二氧化硅的水泥粉尘为6mg；二氧化硅含量在10%以下，不含有毒物质的矿物性和动植物性的粉尘为10mg。 ③一氧化碳：不大于30mg/m3。当施工人员进入开挖面检查时，浓度可为100mg/m3，但必须在30min 内降至30mg/m3。 ④二氧化碳：按体积计不超过0.5%。 ⑤氮氧化物换算成二氧化氮（NO2）为5mg/m3 以下。 ⑥隧道内气温不得超过28℃。 ⑦隧道施工时，供给每人的新鲜空气量，不应低于3m3/min，采用内燃机械作业时，供风量不宜小于3m3/（min•kw）。 ⑧隧道开挖时全断面风速不小于0.15m/s，坑道内不小于0.25m/s。 2.风量计算 （1）施工通风计算参数 ①正洞隧道内摩阻系数分别为0.0118。直径为1.3m 的风管，管节长 100m，百米漏风率为1.3%,管道内摩阻系数为0.019。 ②洞内施工人员按80 人计，隧道内均...
