柔性制造教学系统实验手册VIP专享

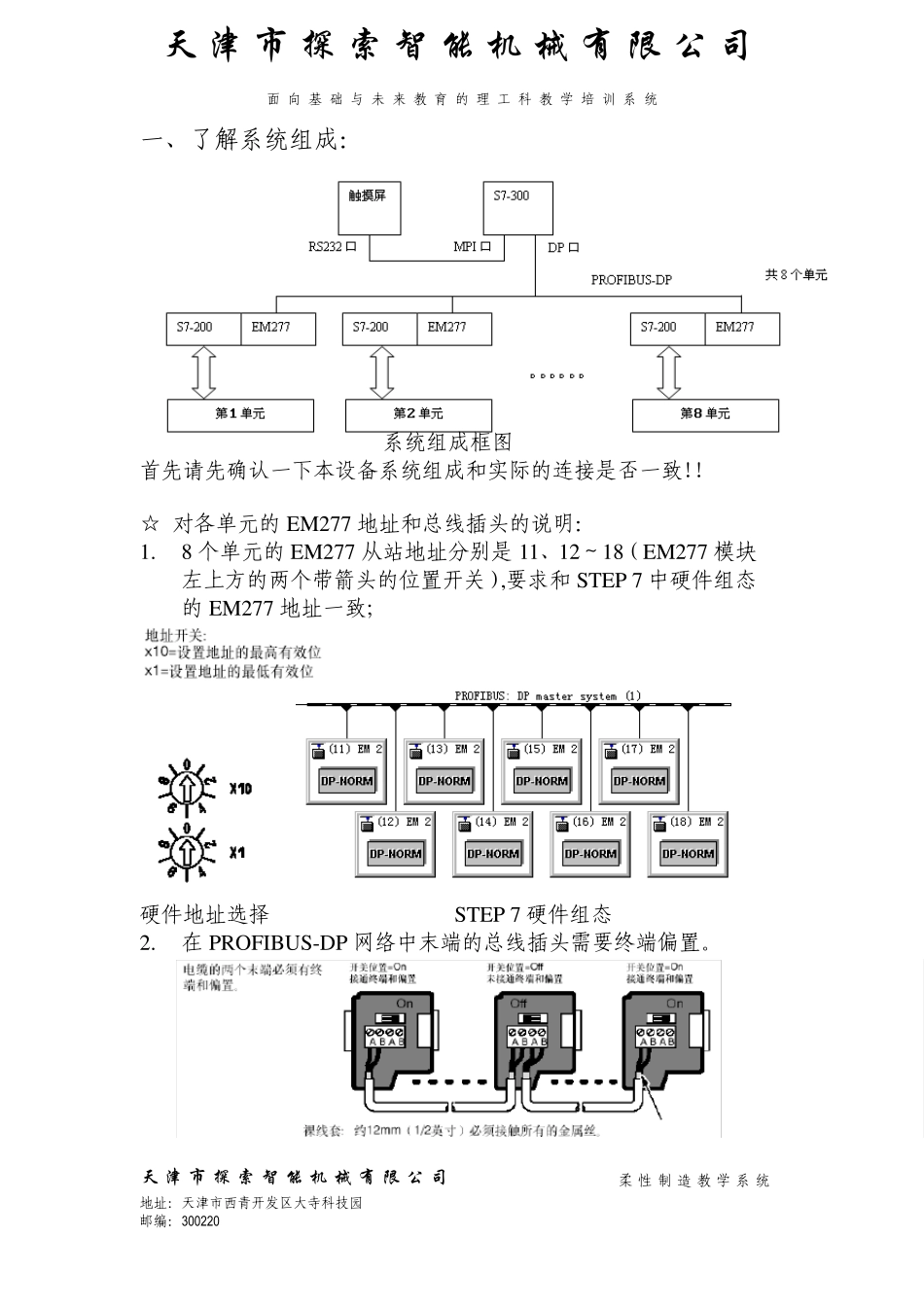

天 津 市 探 索 智 能 机 械 有 限 公 司 面 向 基 础 与 未 来 教 育 的 理 工 科 教 学 培 训 系 统 天 津 市 探 索 智 能 机 械 有 限 公 司 柔 性 制 造 教 学 系 统 地址：天津市西青开发区大寺科技园 邮编：300220 柔性制造教学系统 实验指导手册 天 津 市 探 索 智 能 机 械 有 限 公 司 面 向 基 础 与 未 来 教 育 的 理 工 科 教 学 培 训 系 统 天 津 市 探 索 智 能 机 械 有 限 公 司 柔性制造教学系统 地址：天津市西青开发区大寺科技园 邮编：300220 一、了解系统组成： 系统组成框图 首先请先确认一下本设备系统组成和实际的连接是否一致！！ ☆ 对各单元的EM277 地址和总线插头的说明： 1. 8 个单元的EM277 从站地址分别是11、12～18（EM277 模块左上方的两个带箭头的位置开关）,要求和STEP 7 中硬件组态的EM277 地址一致； 硬件地址选择 STEP 7 硬件组态 2. 在 PROFIBUS-DP 网络中末端的总线插头需要终端偏置。 天 津 市 探 索 智 能 机 械 有 限 公 司 面 向 基 础 与 未 来 教 育 的 理 工 科 教 学 培 训 系 统 天 津 市 探 索 智 能 机 械 有 限 公 司 柔 性 制 造 教 学 系 统 地址：天津市西青开发区大寺科技园 邮编：300220 二、使用系统前的准备工作： 1. 请在通电之前确认： ① 所有单元旋钮开关的位置（启动/停止→停止，手/自动→手动）； ② 0 号台及各单元电源开关（AC220V 和 DC24V）在 OFF 位置，； ③ 各单元之间的电源和气源连接正确； ④ 第一站的储料管里有料。 2. 启动气泵给各单元供气： ① 将 AUTO/OFF 开关打到 AUTO 位置； ② 观察气泵的启动情况，如果启动声音不对，请先把 AUTO/OFF 开关打到 OFF 位置，关闭泵上的气路开关将总的气管从 0 号台上拔下，慢慢打开气路开关，将泵中的剩余气体放干净后，把总气管插回0 号台，关闭气路开关将 AUTO/OFF 开关再次打到AUTO 位置使泵启动，待气泵停止工作气源压力到达规定要求后，打开气路开关； ③ 打开 0 号台上的气路急停开关，检查气路是否正常供气。 3. 依次打开 0 号台电源总开关、急停以及 8 个单元电源开关，确认所有的 PLC 通电后的情况； 4. 输入触摸屏的操作密码： ① 点击屏幕上的密码输入框，出现...
