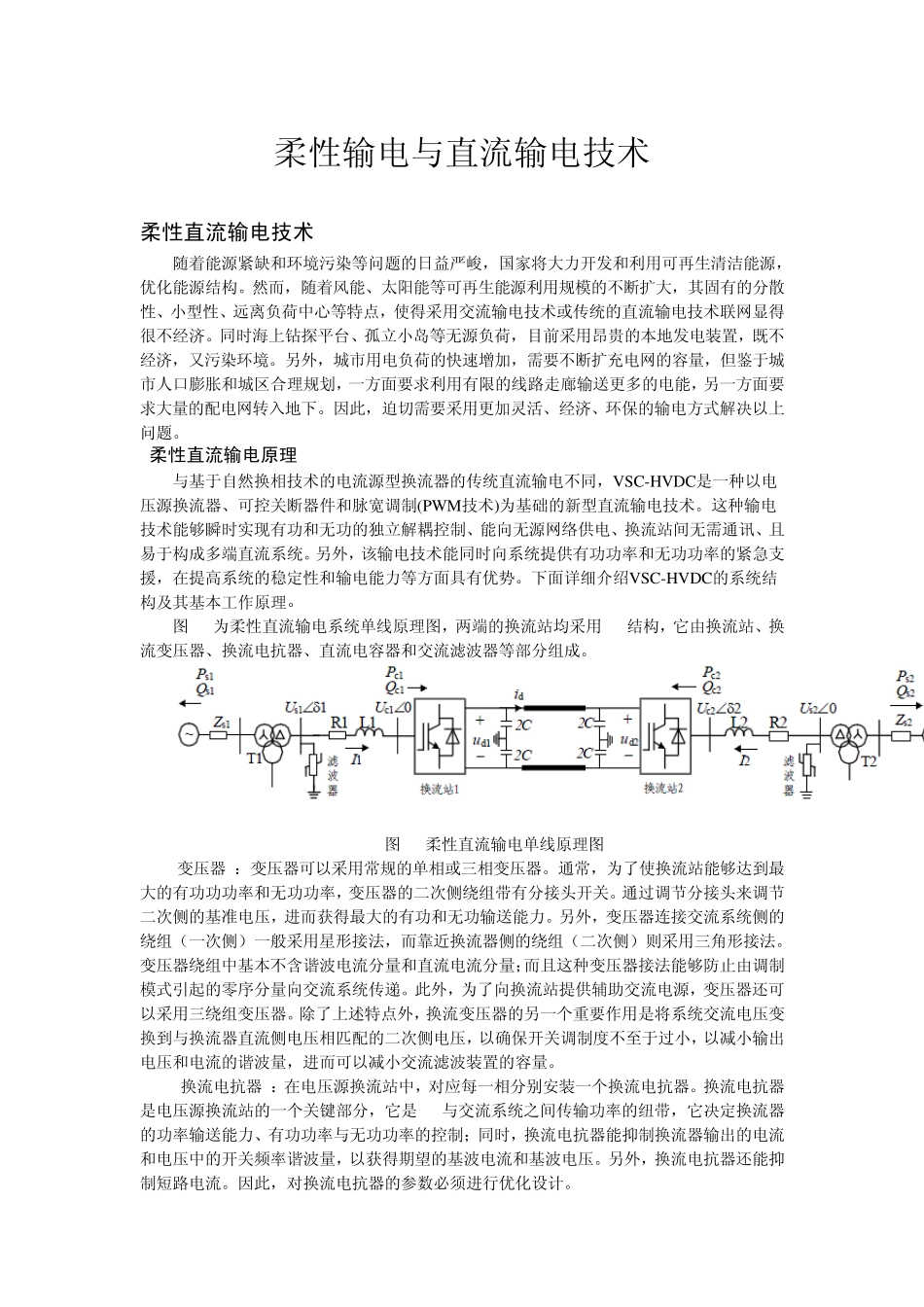

柔性输电与直流输电技术 柔性直流输电技术 随着能源紧缺和环境污染等问题的日益严峻，国家将大力开发和利用可再生清洁能源，优化能源结构。然而，随着风能、太阳能等可再生能源利用规模的不断扩大，其固有的分散性、小型性、远离负荷中心等特点，使得采用交流输电技术或传统的直流输电技术联网显得很不经济。同时海上钻探平台、孤立小岛等无源负荷，目前采用昂贵的本地发电装置，既不经济，又污染环境。另外，城市用电负荷的快速增加，需要不断扩充电网的容量，但鉴于城市人口膨胀和城区合理规划，一方面要求利用有限的线路走廊输送更多的电能，另一方面要求大量的配电网转入地下。因此，迫切需要采用更加灵活、经济、环保的输电方式解决以上问题。 柔性直流输电原理 与基于自然换相技术的电流源型换流器的传统直流输电不同，VSC-HVDC是一种以电压源换流器、可控关断器件和脉宽调制(PW M技术)为基础的新型直流输电技术。这种输电技术能够瞬时实现有功和无功的独立解耦控制、能向无源网络供电、换流站间无需通讯、且易于构成多端直流系统。另外，该输电技术能同时向系统提供有功功率和无功功率的紧急支援，在提高系统的稳定性和输电能力等方面具有优势。下面详细介绍VSC-HVDC的系统结构及其基本工作原理。 图2.3为柔性直流输电系统单线原理图，两端的换流站均采用VSC结构，它由换流站、换流变压器、换流电抗器、直流电容器和交流滤波器等部分组成。 图2.3柔性直流输电单线原理图 变压器T：变压器可以采用常规的单相或三相变压器。通常，为了使换流站能够达到最大的有功功功率和无功功率，变压器的二次侧绕组带有分接头开关。通过调节分接头来调节二次侧的基准电压，进而获得最大的有功和无功输送能力。另外，变压器连接交流系统侧的绕组（一次侧）一般采用星形接法，而靠近换流器侧的绕组（二次侧）则采用三角形接法。变压器绕组中基本不含谐波电流分量和直流电流分量；而且这种变压器接法能够防止由调制模式引起的零序分量向交流系统传递。此外，为了向换流站提供辅助交流电源，变压器还可以采用三绕组变压器。除了上述特点外，换流变压器的另一个重要作用是将系统交流电压变换到与换流器直流侧电压相匹配的二次侧电压，以确保开关调制度不至于过小，以减小输出电压和电流的谐波量，进而可以减小交流滤波装置的容量。 换流电抗器L：在电压源换流站中，对应每一相分别安装一个换流电抗器。换流电抗器是电压源换流站的一个关键部分，它是VSC...
