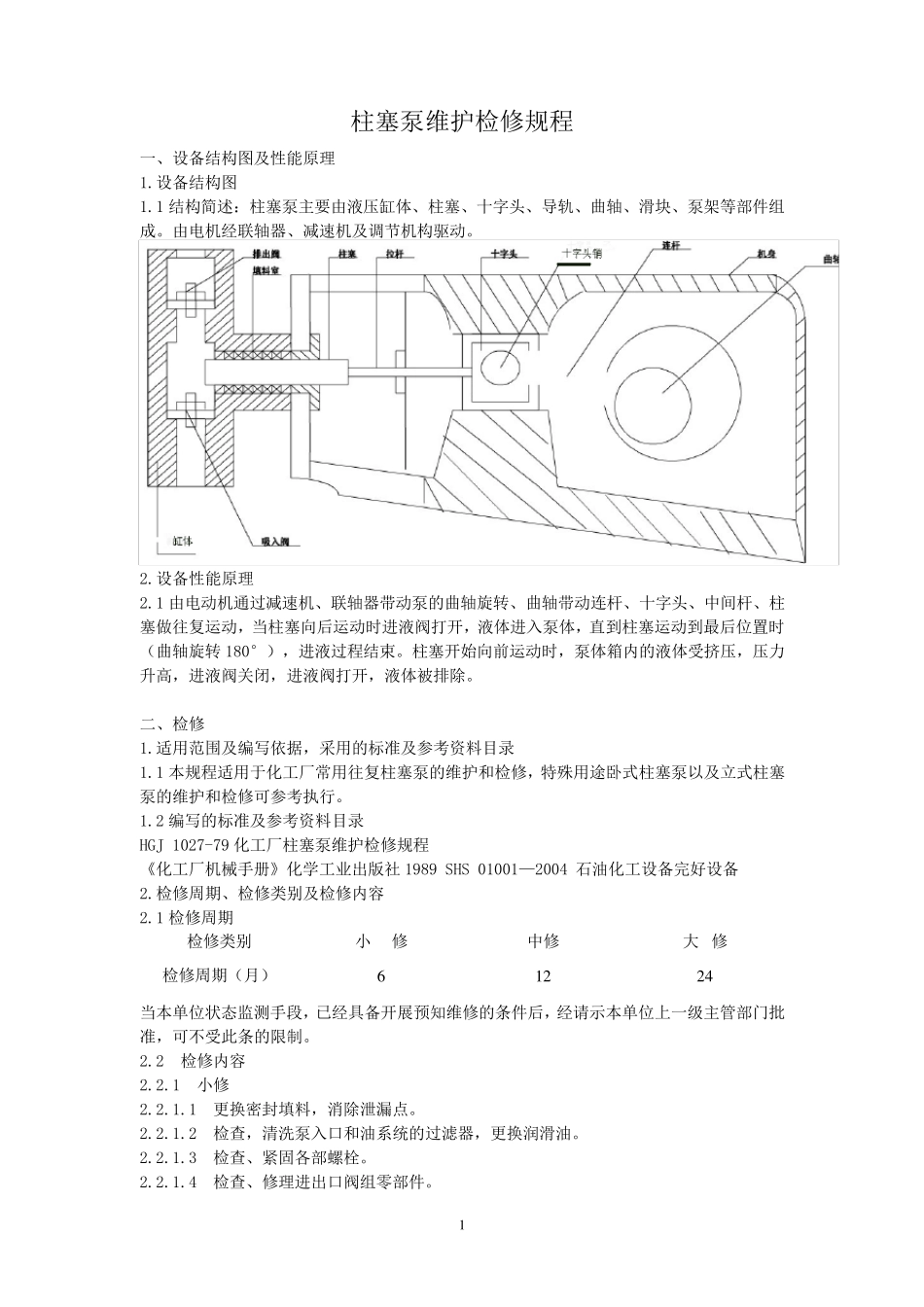

1 柱塞泵维护检修规程 一、设备结构图及性能原理 1.设备结构图 1.1 结构简述：柱塞泵主要由液压缸体、柱塞、十字头、导轨、曲轴、滑块、泵架等部件组成。由电机经联轴器、减速机及调节机构驱动。 2.设备性能原理 2.1 由电动机通过减速机、联轴器带动泵的曲轴旋转、曲轴带动连杆、十字头、中间杆、柱塞做往复运动，当柱塞向后运动时进液阀打开，液体进入泵体，直到柱塞运动到最后位置时（曲轴旋转180°），进液过程结束。柱塞开始向前运动时，泵体箱内的液体受挤压，压力升高，进液阀关闭，进液阀打开，液体被排除。 二、检修 1.适用范围及编写依据，采用的标准及参考资料目录 1.1 本规程适用于化工厂常用往复柱塞泵的维护和检修，特殊用途卧式柱塞泵以及立式柱塞泵的维护和检修可参考执行。 1.2 编写的标准及参考资料目录 HGJ 1027-79 化工厂柱塞泵维护检修规程 《化工厂机械手册》化学工业出版社1989 SHS 01001—2004 石油化工设备完好设备 2.检修周期、检修类别及检修内容 2.1 检修周期 检修类别 小 修 中修 大 修 检修周期（月 ） 6 1 2 2 4 当本单 位状 态 监 测 手段 ，已 经具 备开展 预 知 维修的条 件后，经请 示 本单 位上 一级 主管 部门 批准，可不 受此 条 的限 制 。 2.2 检修内容 2.2.1 小 修 2.2.1.1 更 换 密 封 填 料，消 除泄 漏 点 。 2.2.1.2 检查 ，清 洗 泵入口 和油系 统 的过滤 器，更 换 润 滑油。 2.2.1.3 检查 、紧 固 各 部螺 栓 。 2.2.1.4 检查 、修理进出口 阀组零 部件。 2 2.2.1.5 检 查 、 修 理 联 轴 器 零 件 。 2.2.1.6 检 查 、 调 整 或 更 换 易 损 零 、 部 件 。 2.2.2 中 修 2.2.2.1 包 括 小 修 项 目 。 2.2.2.2 修 理 或 更 换 进 出 口 阀 组 零 件 。 2.2.2.3 修 理 或 刮 研 各 部 轴 瓦 ， 检 查 或 更 换 轴 承 。 2.2.2.4 检 查 或 修 理 柱 塞 、 十 字 头 、 滑 块 ， 曲 轴 等 主 要 部 件 。 2.2.2.5 校 验 压 力 表 、 安 全 阀 、 计 量 调 节 机 构 等 。 2.2.2.6 检 查 、 清 洗 减 速 机 。 2.2.3 大 修 2.2.3.1 包 括 中 修 项 目 。 2.2.3.2 解 体 ， 清 洗 、 检 查 测 量 各 零 、 部 件 。 2.2.3.3...
