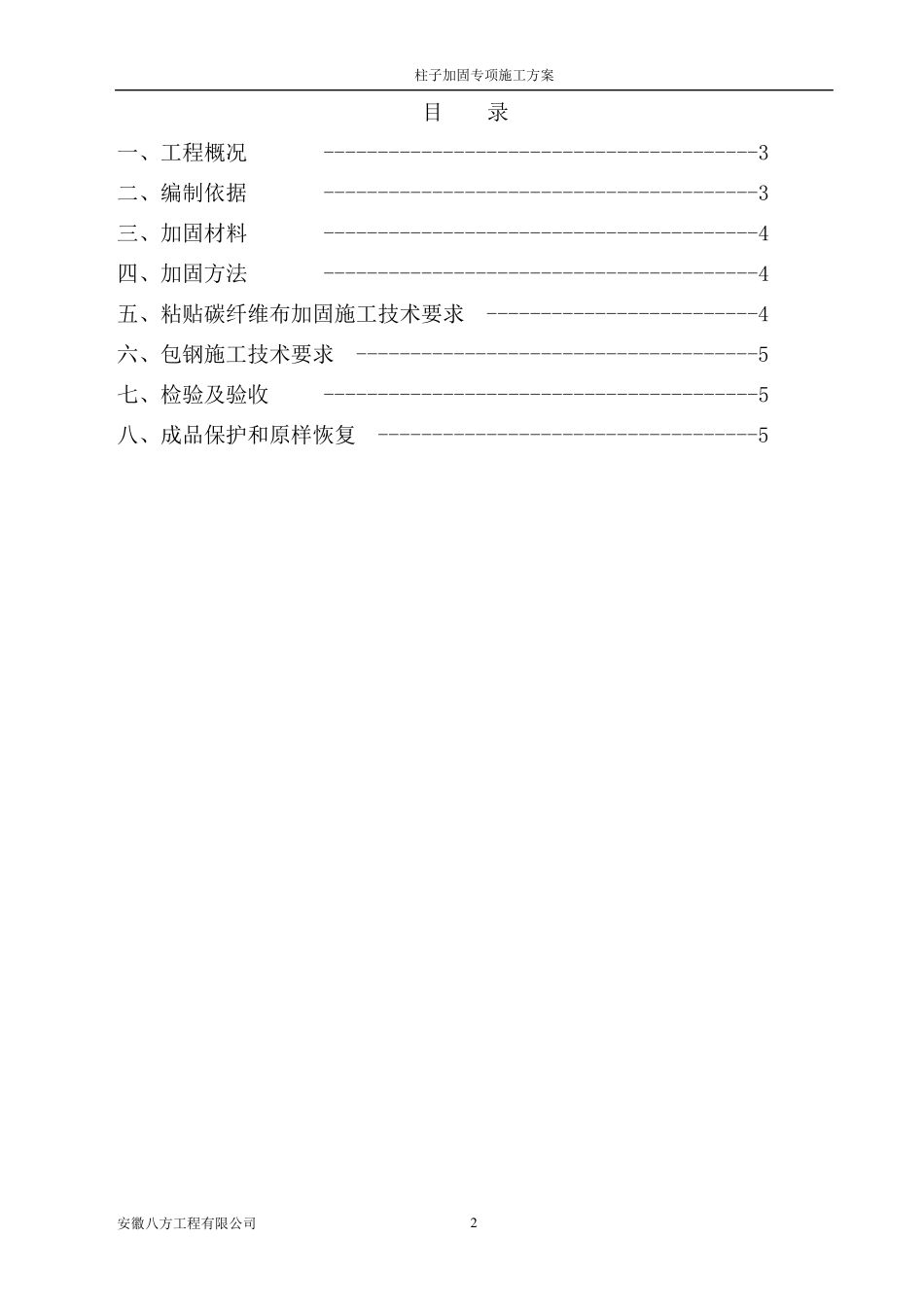

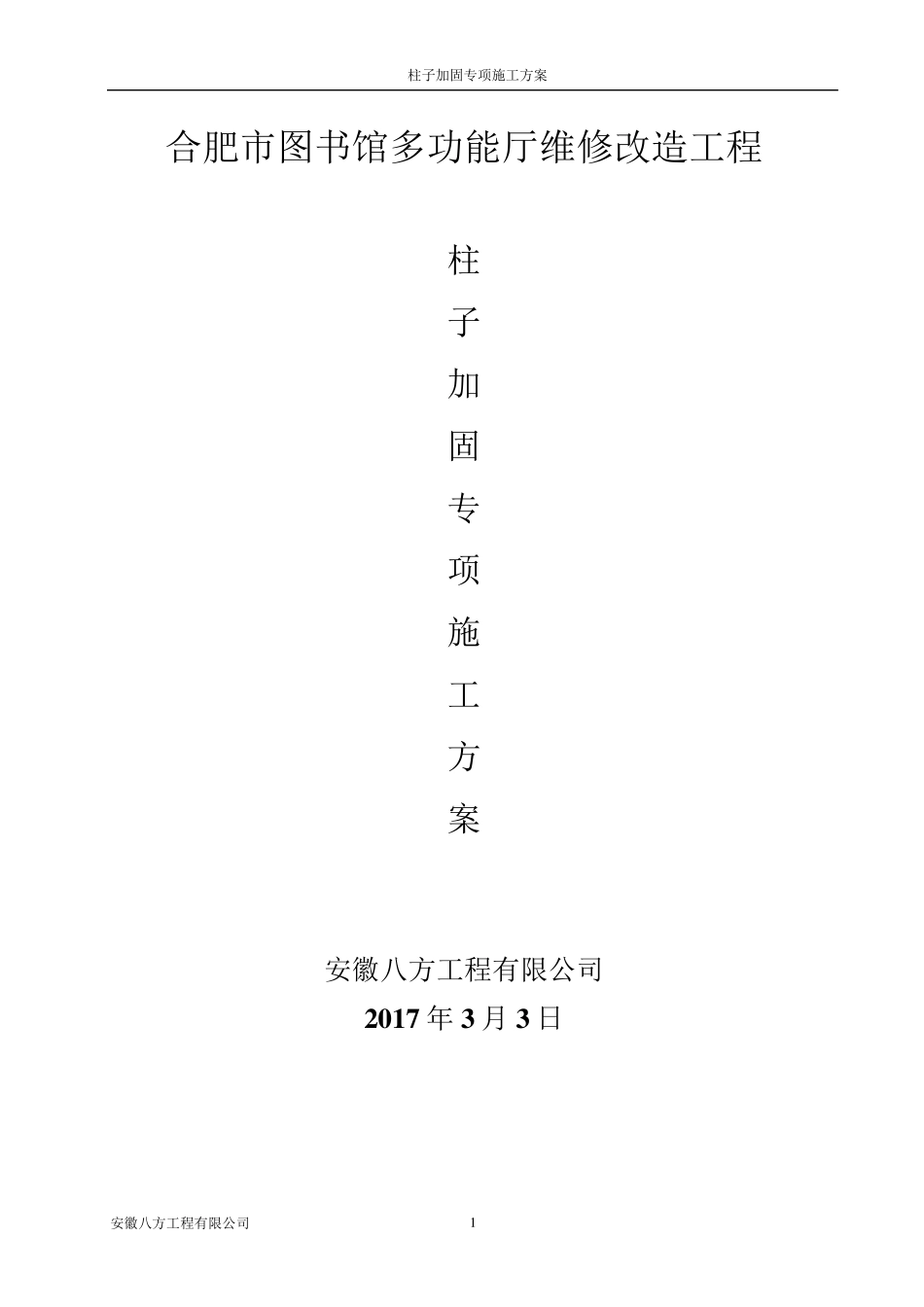

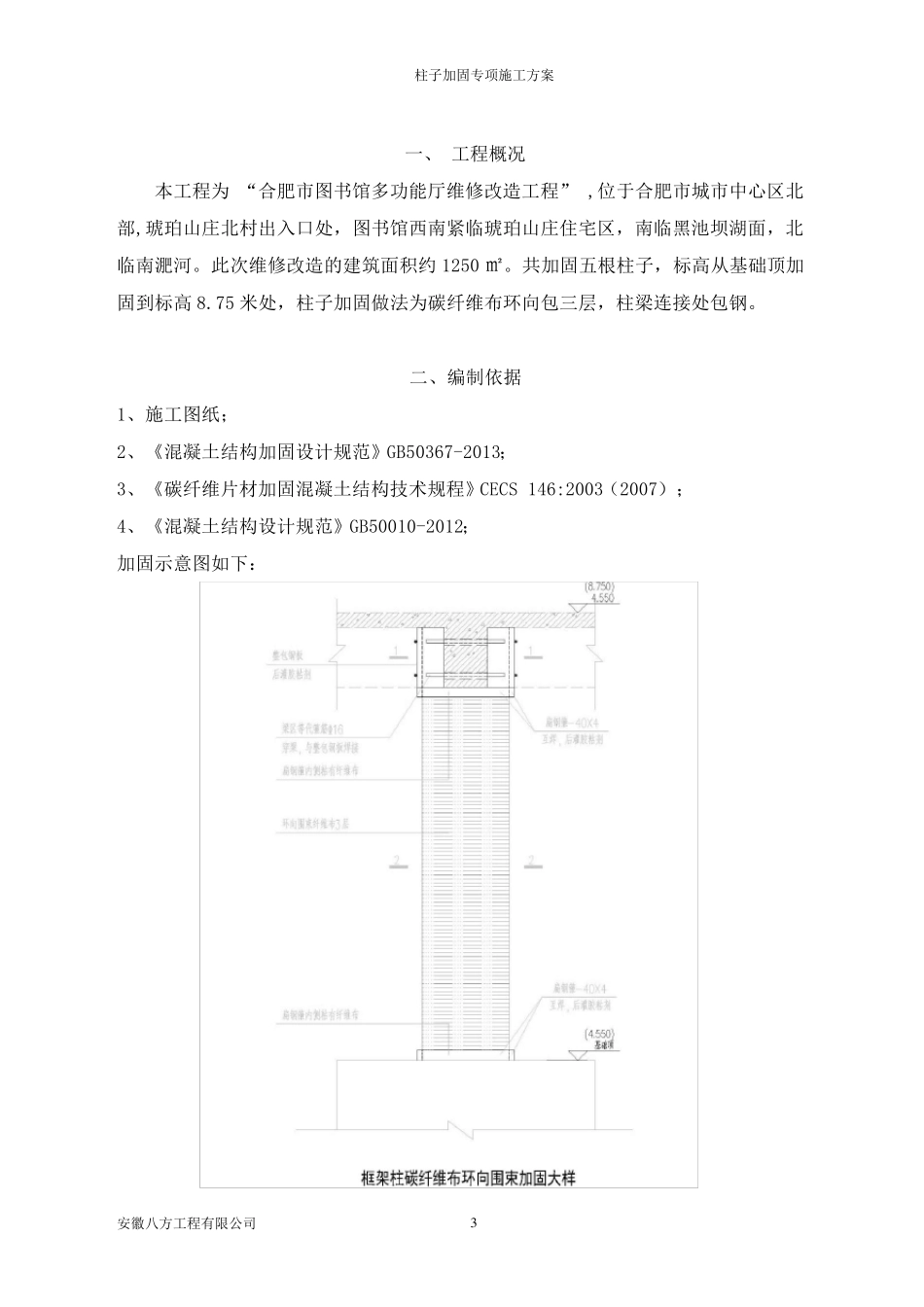

柱子加固专项施工方案 安徽八方工程有限公司 1 合肥市图书馆多功能厅维修改造工程 柱 子 加 固 专 项 施 工 方 案 安徽八方工程有限公司 2 0 1 7 年 3 月 3 日 柱子加固专项施工方案 安徽八方工程有限公司 2 目 录 一、工程概况 ----------------------------------------3 二、编制依据 ----------------------------------------3 三、加固材料 ----------------------------------------4 四、加固方法 ----------------------------------------4 五、粘贴碳纤维布加固施工技术要求 -------------------------4 六、包钢施工技术要求 -------------------------------------5 七、检验及验收 ----------------------------------------5 八、成品保护和原样恢复 -----------------------------------5 柱子加固专项施工方案 安徽八方工程有限公司 3 一、 工程概况 本工程为 “合肥市图书馆多功能厅维修改造工程” ,位于合肥市城市中心区北部,琥珀山庄北村出入口处,图书馆西南紧临琥珀山庄住宅区,南临黑池坝湖面,北临南淝河。此次维修改造的建筑面积约 1250 ㎡。共加固五根柱子,标高从基础顶加固到标高 8.75 米处,柱子加固做法为碳纤维布环向包三层,柱梁连接处包钢。 二、编制依据 1、施工图纸; 2、《混凝土结构加固设计规范》GB50367-2013; 3、《碳纤维片材加固混凝土结构技术规程》CECS 146:2003(2007); 4、《混凝土结构设计规范》GB50010-2012; 加固示意图如下: 柱子加固专项施工方案 安徽八方工程有限公司 4 三、加固材料 1、 碳纤维布采用 300g/㎡,计算厚度为 0.167mm,抗拉强度标准值不小于 3400MPa,受拉弹性模量不小于 240000MPa,伸长率不小于 1.7%。 2、 碳纤维布采用配套粘结胶,A 级胶粘贴,相关指标应符合《混凝土结构加固设计规范》GB50367-2013 中 4.5.3 的有关规定。 3、 碳纤维布要求有出厂合格证,底层树脂、找平材料、浸渍树脂必须为同一厂家并按厂家要求配置。 4、钢筋采用 HPB300 级钢、HRB335 级钢、HRB400 级钢 。 5、焊条:Q235 钢,用 E43 系列;Q345 钢,用 E50 系列。 6、型钢采用 Q235B 钢,板材采用 Q345B 钢。 四、加固方法 1、本工程框架柱(JGZ)斜截面加固采用碳纤维布环向围束加固法, 框架柱四角保护层应凿除,并打磨成圆角,圆化半径不应小于25mm; 2、环向围束上下层之间的搭接宽度...
