柱子加固模板方案

柱子加固模板方案_第1页
1/17
柱子加固模板方案_第2页
2/17
柱子加固模板方案_第3页
3/17

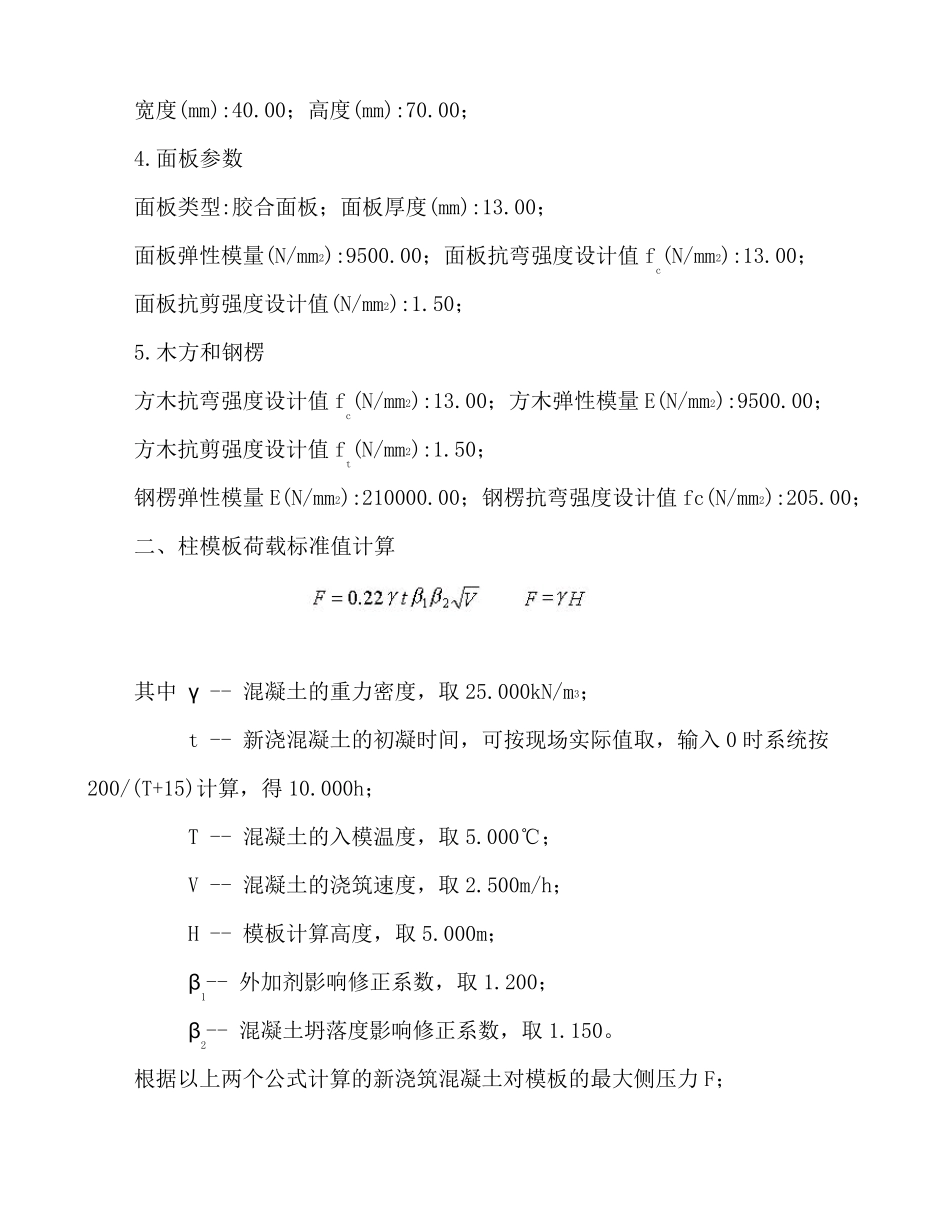

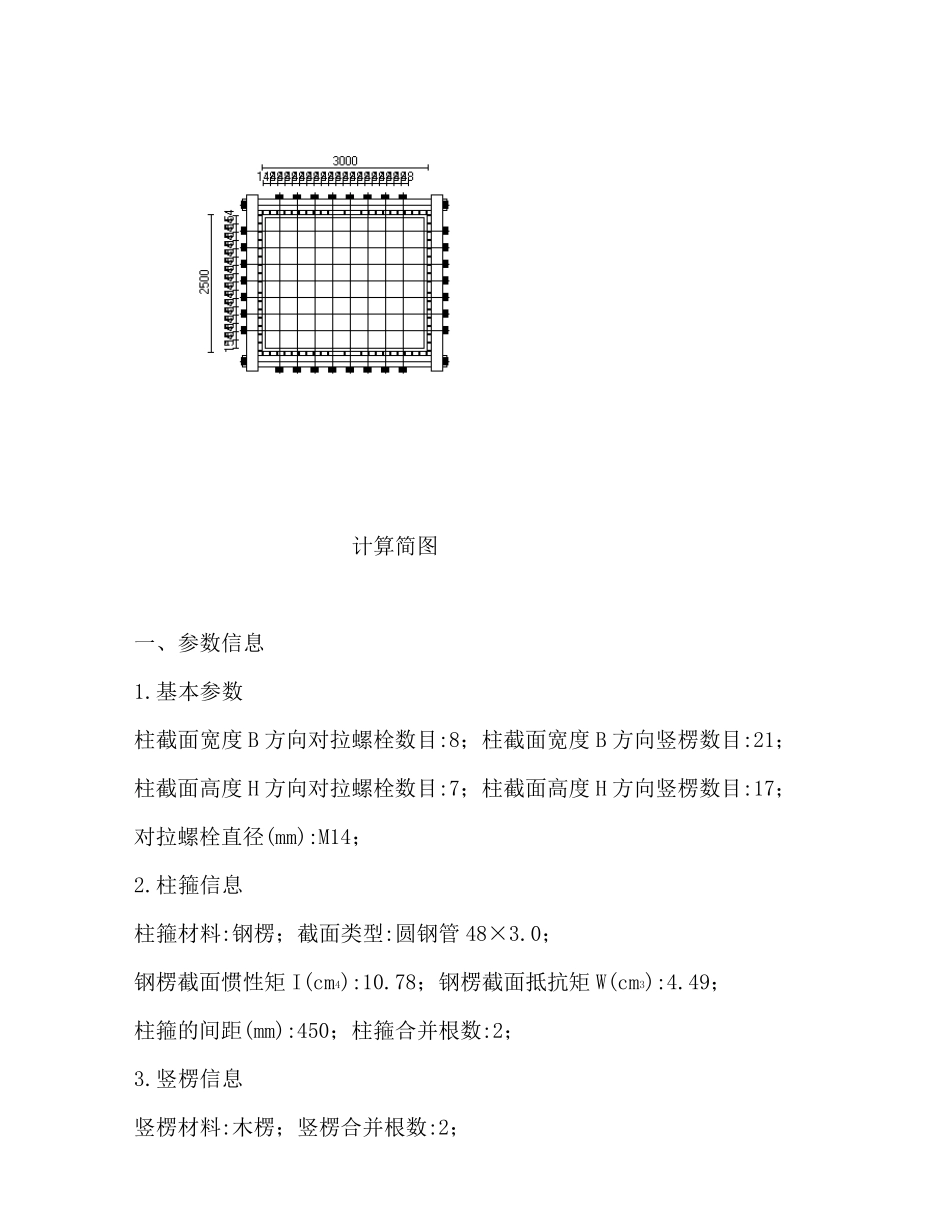

柱模板的计算依据《建筑施工手册》第四版、《建筑施工计算手册》江正荣著、《建筑结构荷载规范》(GB 50009-2012)、《混凝土结构设计规范》GB50010-2015、《钢结构设计规范》(GB 50017-2016)等规范编制。 柱模板的背部支撑由两层(木楞或钢楞)组成,第一层为直接支撑模板的竖楞,用以支撑混凝土对模板的侧压力;第二层为支撑竖楞的柱箍,用以支撑竖楞所受的压力;柱箍之间用对拉螺栓相互拉接,形成一个完整的柱模板支撑体系。 柱模板设计示意图 柱截面宽度 B(mm):3000.00;柱截面高度 H(mm):2500.00;柱模板的总计算高度:H = 5.00m; 根据规范,当采用溜槽、串筒或导管时,倾倒混凝土产生的荷载标准值为2.00kN/m2; 计算简图 一、参数信息 1.基本参数 柱截面宽度B 方向对拉螺栓数目:8;柱截面宽度B 方向竖楞数目:21; 柱截面高度H 方向对拉螺栓数目:7;柱截面高度H 方向竖楞数目:17; 对拉螺栓直径(mm):M14; 2.柱箍信息 柱箍材料:钢楞;截面类型:圆钢管48×3.0; 钢楞截面惯性矩 I(cm4):10.78;钢楞截面抵抗矩 W(cm3):4.49; 柱箍的间距(mm):450;柱箍合并根数:2; 3.竖楞信息 竖楞材料:木楞;竖楞合并根数:2; 宽度(mm):40.00;高度(mm):70.00; 4.面板参数 面板类型:胶合面板;面板厚度(mm):13.00; 面板弹性模量(N/mm2):9500.00;面板抗弯强度设计值fc(N/mm2):13.00; 面板抗剪强度设计值(N/mm2):1.50; 5.木方和钢楞 方木抗弯强度设计值fc(N/mm2):13.00;方木弹性模量E(N/mm2):9500.00; 方木抗剪强度设计值ft(N/mm2):1.50; 钢楞弹性模量E(N/mm2):210000.00;钢楞抗弯强度设计值fc(N/mm2):205.00; 二、柱模板荷载标准值计算 其中 γ -- 混凝土的重力密度,取25.000kN/m3; t -- 新浇混凝土的初凝时间,可按现场实际值取,输入0 时系统按200/(T+15)计算,得10.000h; T -- 混凝土的入模温度,取5.000℃; V -- 混凝土的浇筑速度,取2.500m/h; H -- 模板计算高度,取5.000m; β1-- 外加剂影响修正系数,取1.200; β2-- 混凝土坍落度影响修正系数,取1.150。 根据以上两个公式计算的新浇筑混凝土对模板的最大侧压力F; 分别计算得 120.008 kN/m2、125.000 kN/m2,取较小值 120.008 kN/m2作为本工程计算荷载。 计算中采用新浇混凝土侧压力标准值 F1=120.008kN/m2; 倾倒混凝土时产生的荷载标准值 F2= 2 kN/m2。 三、柱模板面板的计算 模板结构构件中的面板属于受...
