柴油发电机组吊装方案1

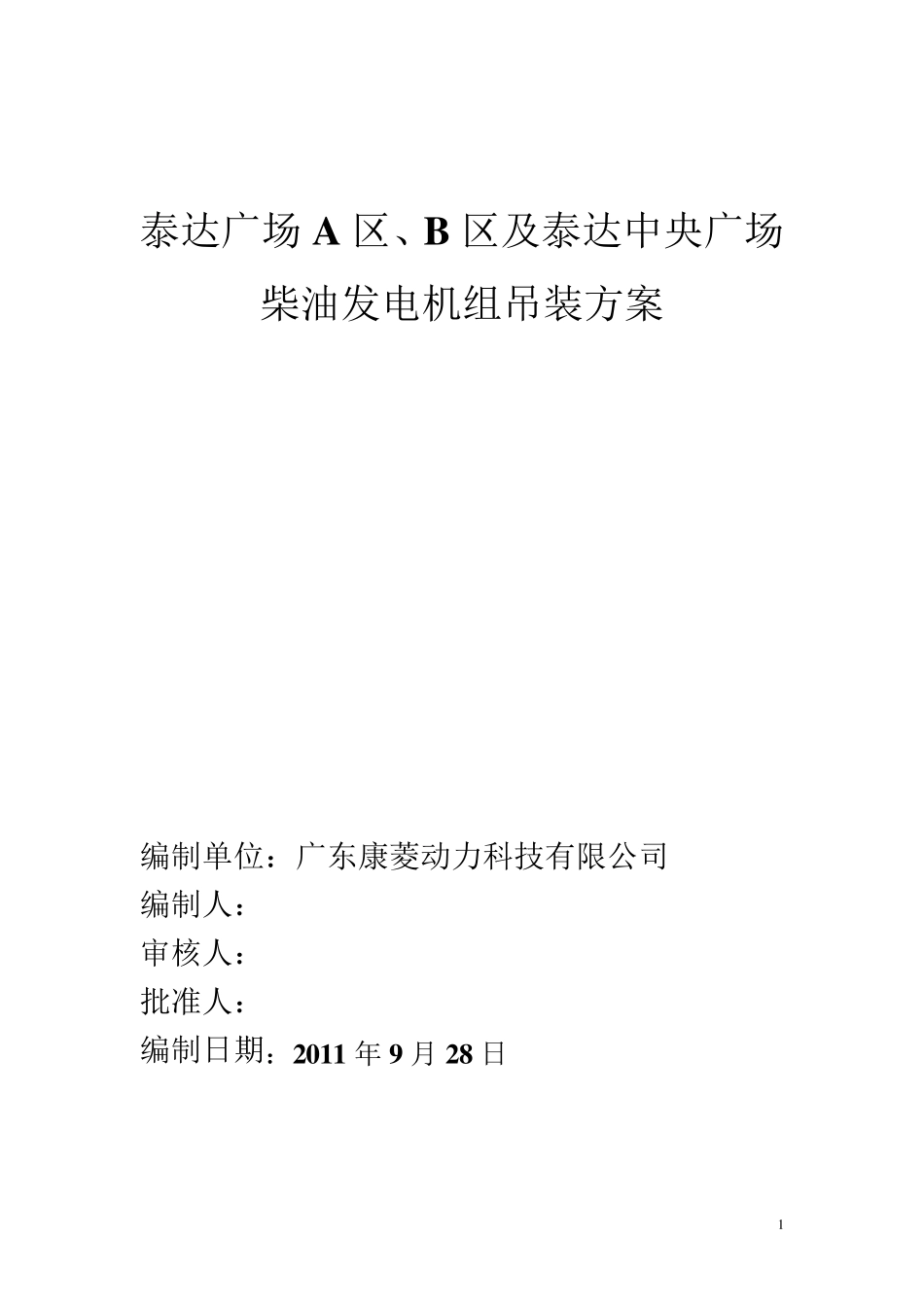

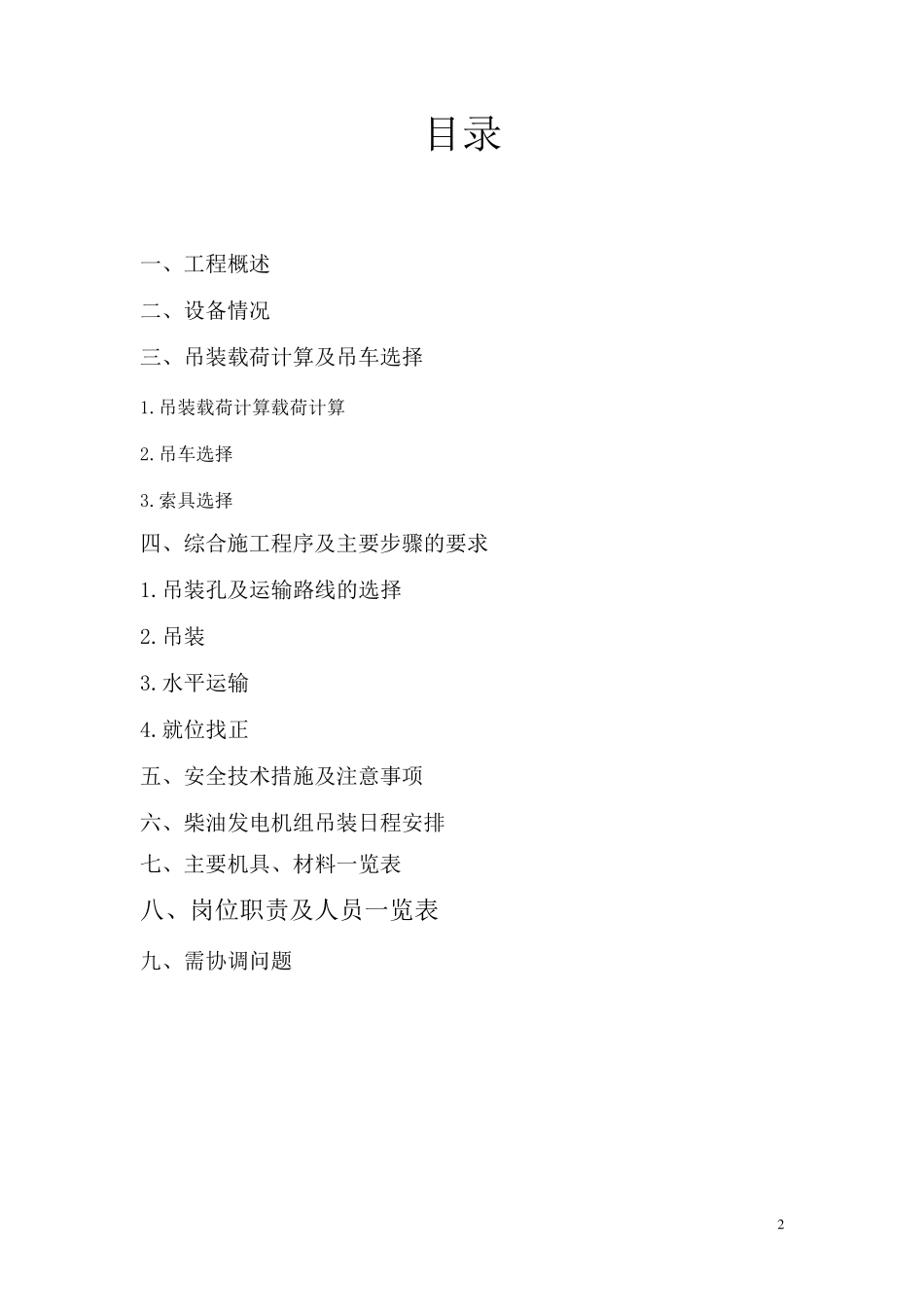

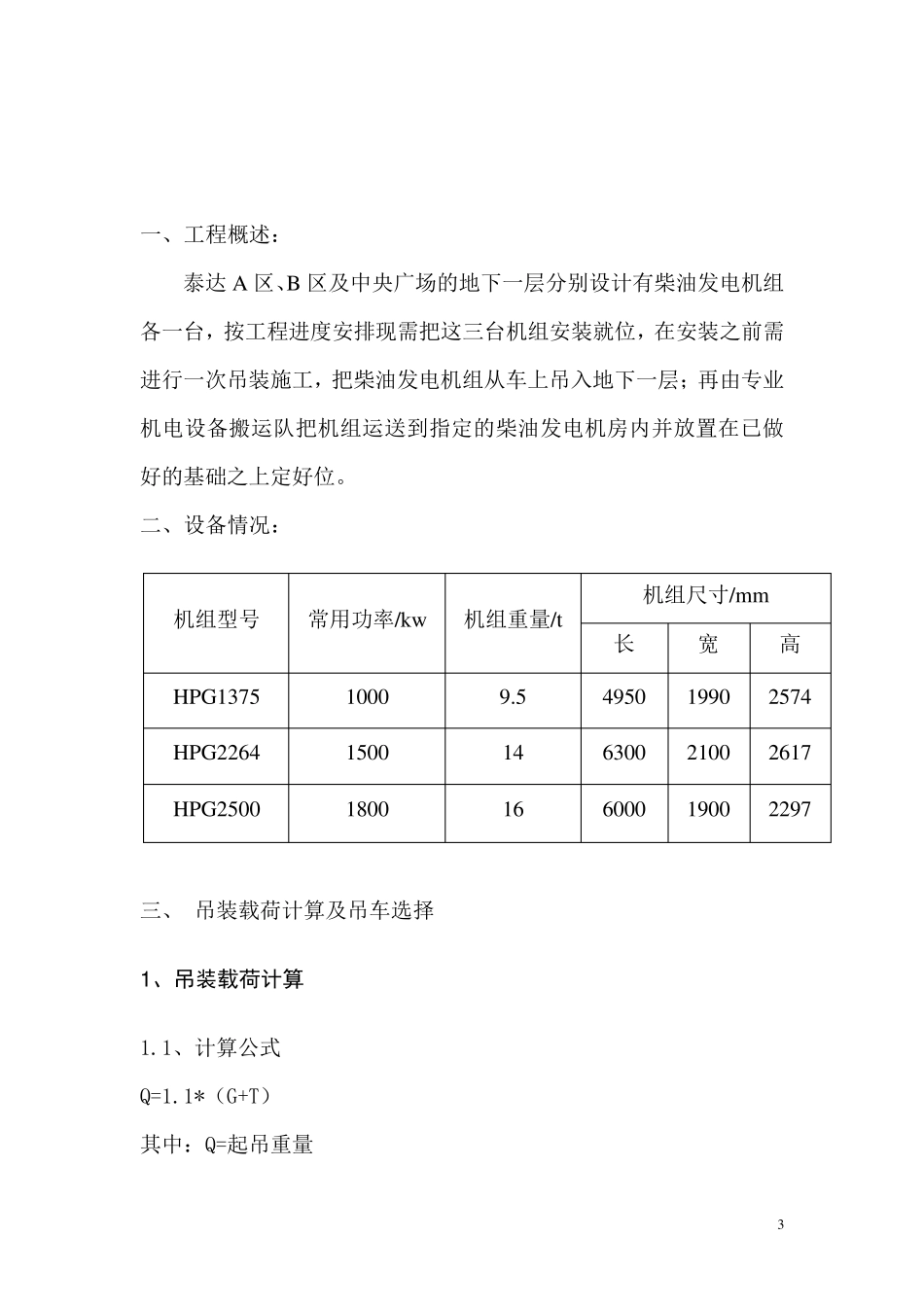

1 泰达广场A 区、B 区及泰达中央广场 柴油发电机组吊装方案 编制单位：广东康菱动力科技有限公司 编制人：*** 审核人：*** 批准人：*** 编制日期：2011 年 9 月 28 日 2 目录 一、工程概述 二、设备情况 三、吊装载荷计算及吊车选择 1.吊装载荷计算载荷计算 2.吊车选择 3.索具选择 四、综合施工程序及主要步骤的要求 1.吊装孔及运输路线的选择 2.吊装 3.水平运输 4.就位找正 五、安全技术措施及注意事项 六、柴油发电机组吊装日程安排 七、主要机具、材料一览表 八、岗位职责及人员一览表 九、需协调问题 3 一、工程概述： 泰达 A 区、B 区及中央广场的地下一层分别设计有柴油发电机组各一台，按工程进度安排现需把这三台机组安装就位，在安装之前需进行一次吊装施工，把柴油发电机组从车上吊入地下一层；再由专业机电设备搬运队把机组运送到指定的柴油发电机房内并放置在已做好的基础之上定好位。 二、设备情况： 三、 吊装载荷计算及吊车选择 1 、吊装载荷计算 1.1、计算公式 Q=1.1*（G+T） 其中：Q=起吊重量 机组型号 常用功率/kw 机组重量/t 机组尺寸/mm 长 宽 高 HPG1375 1000 9.5 4950 1990 2574 HPG2264 1500 14 6300 2100 2617 HPG2500 1800 16 6000 1900 2297 4 G=设备自重 T=钓钩及钢丝绳自重，取0.2 吨 1. 1=动载荷、吊装不均匀综合系数 1.2、载荷计算 Q=1.1*（G+T）其中G1=9.5 吨G2=14 吨G3=16 吨，T=0.2 吨代入公式得 Q1=10.67 吨；Q2=15.62 吨;Q3=17.82 吨 2 、吊车选择 依据现场实测及计算，起吊高度为5 米，回转半径最小为7 米，吊装重量为10.67 吨，15.62 吨，17.82 吨；查QJ/ZA.01.2-89（起重机械使用标准），选用 50 吨 汽车起重机，在最大回转半径7 米时起重能力为 18.5 吨，大于17.82 吨，符合要求。 3 、索具选择 3.1、钢丝绳选择 钢丝绳选择6*19、Φ23 毫米，破断力30 吨，满足要求。 3.2、卡环选择 卡环选用号码为18.5，需用量为4 个，许用负荷18.5 吨，满足使用要求。 4、 吊车工作半径取7m 综合考虑起重机的工作幅度，参考吊车性能 5 参数表，选用重型汽车起重机QY50K 汽车吊满足施工要求。 50T 吊车性能参数表 工作半径(m) 主臂长度(m) 10.70 18.00 25.40 32.75 40.10 3.0 50.00 3.5 43.00 4.0 38.00 4.5 34.00 5.0 30.00 24.70 5.5 28.00 23.50 6.0 24.00 22.20 ...
