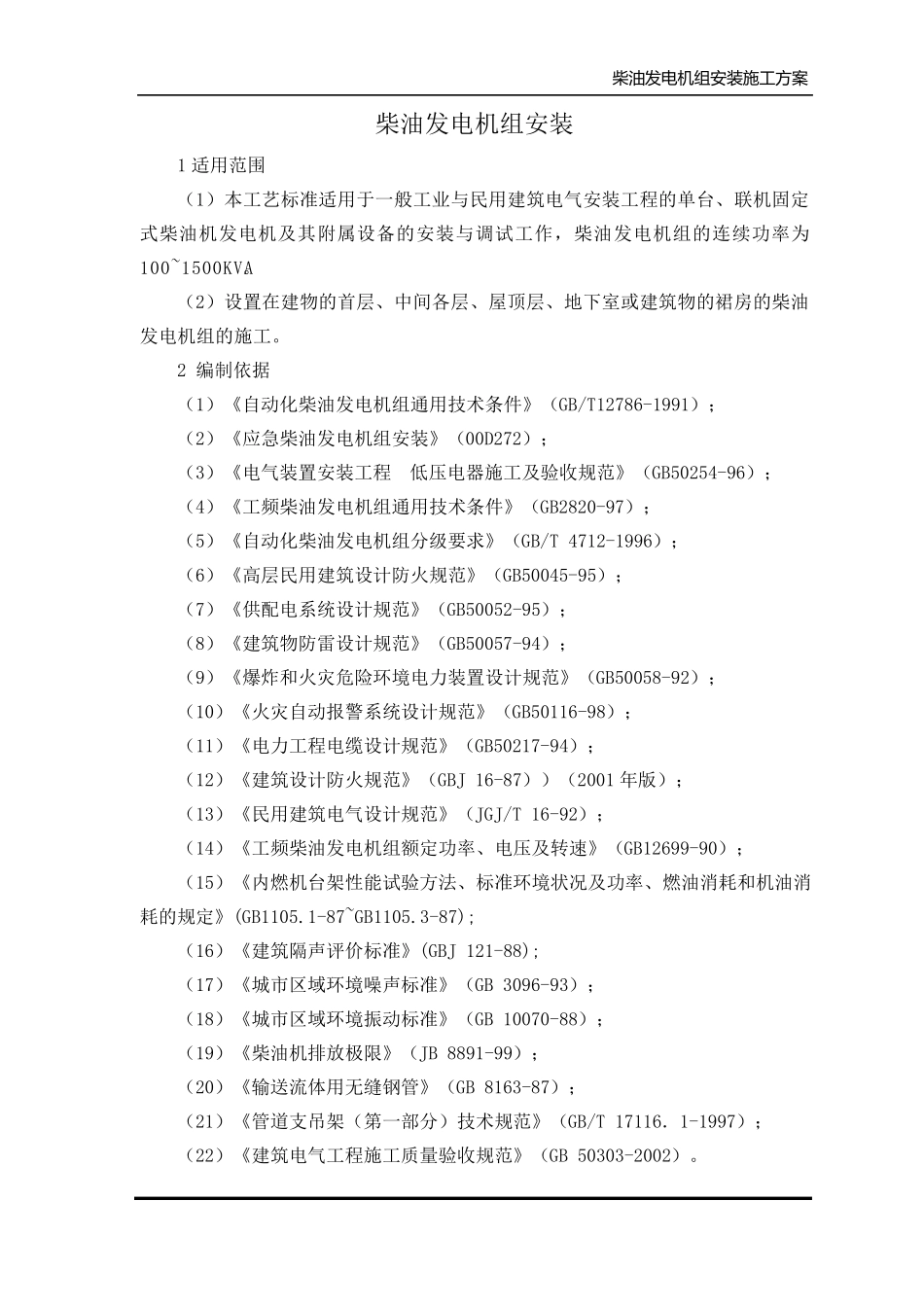

柴 油 发电机组安装施工方案 柴油发电机组安装 1 适用范围 （1）本工艺标准适用于一般工业与民用建筑电气安装工程的单台、联机固定式柴油机发电机及其附属设备的安装与调试工作，柴油发电机组的连续功率为100~1500KVA。 （2）设置在建物的首层、中间各层、屋顶层、地下室或建筑物的裙房的柴油发电机组的施工。 2 编制依据 （1）《自动化柴油发电机组通用技术条件》（GB/T12786-1991）； （2）《应急柴油发电机组安装》（00D272）； （3）《电气装置安装工程 低压电器施工及验收规范》（GB50254-96）； （4）《工频柴油发电机组通用技术条件》（GB2820-97）； （5）《自动化柴油发电机组分级要求》（GB/T 4712-1996）； （6）《高层民用建筑设计防火规范》（GB50045-95）； （7）《供配电系统设计规范》（GB50052-95）； （8）《建筑物防雷设计规范》（GB50057-94）； （9）《爆炸和火灾危险环境电力装置设计规范》（GB50058-92）； （10）《火灾自动报警系统设计规范》（GB50116-98）； （11）《电力工程电缆设计规范》（GB50217-94）； （12）《建筑设计防火规范》（GBJ 16-87））（2001 年版）； （13）《民用建筑电气设计规范》（JGJ/T 16-92）； （14）《工频柴油发电机组额定功率、电压及转速》（GB12699-90）； （15）《内燃机台架性能试验方法、标准环境状况及功率、燃油消耗和机油消耗的规定》(GB1105.1-87~GB1105.3-87); （16）《建筑隔声评价标准》(GBJ 121-88); （17）《城市区域环境噪声标准》（GB 3096-93）； （18）《城市区域环境振动标准》（GB 10070-88）； （19）《柴油机排放极限》（JB 8891-99）； （20）《输送流体用无缝钢管》（GB 8163-87）； （21）《管道支吊架（第 一部 分）技术规范》（GB/T 17116． 1-1997）； （22）《建筑电气工程施工质 量 验收规范》（GB 50303-2002）。 柴 油 发 电 机 组 安 装 施 工 方 案 3 施工准备 3.1 材料准备 （1）各种规格的型钢：型钢应符合设计要求、无明显的锈蚀，并有材质证明。 （2）螺栓：均采用镀锌螺栓，并配有相应的镀锌平垫圈、弹簧垫。 （3）导线与电缆：各种规格的导线与电缆，要有出厂合格证。 （4）其他材料：绝缘带、电焊条、防锈漆、调和漆、变压器油、润滑油、清洗剂、氧气、乙炔。 3.2 主要机具 汽车吊、卷扬机、钢丝绳、吊链、龙门架、绳扣、台钻、滚扛、砂轮机、手电钻、联轴节顶出器、台...
