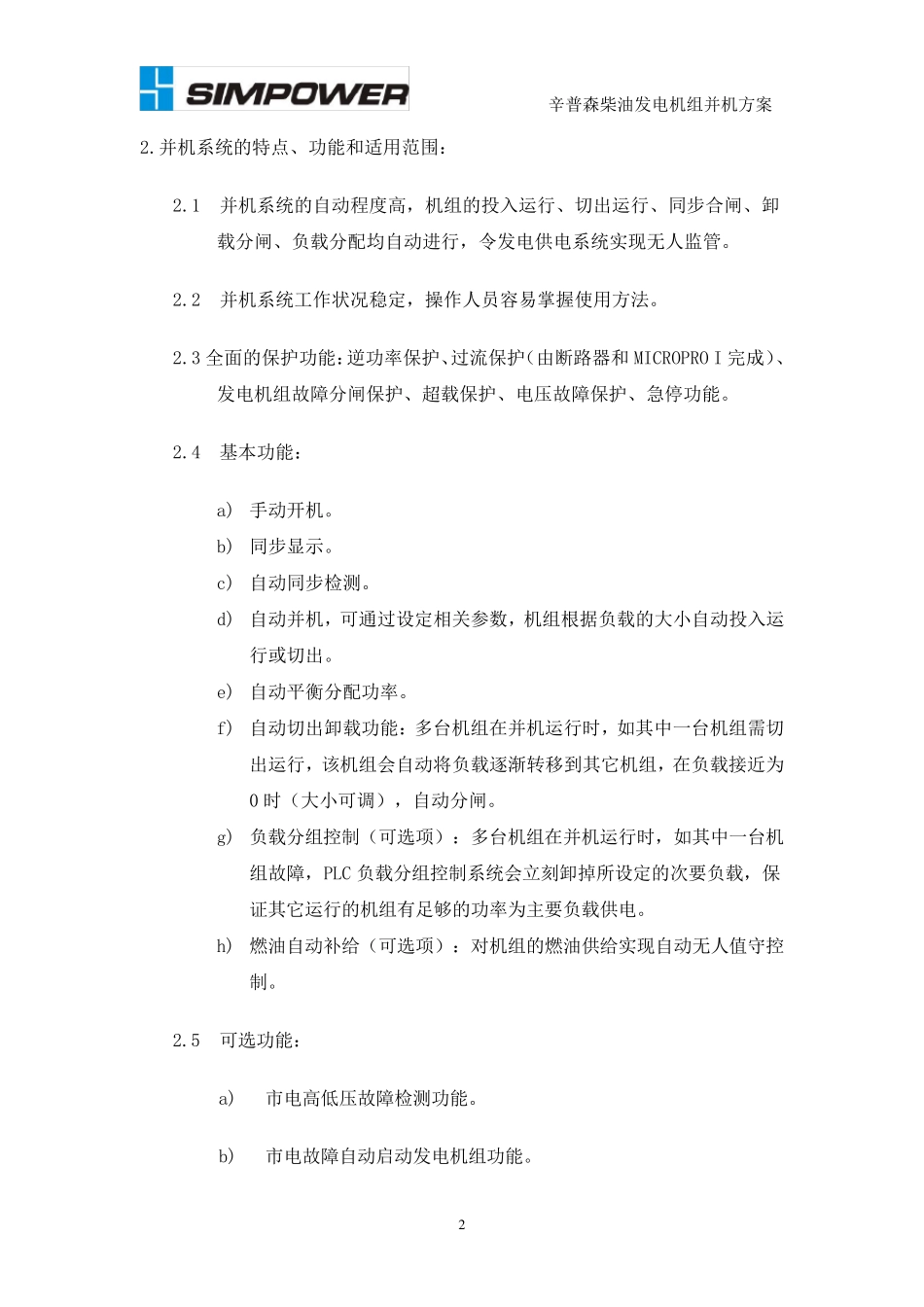

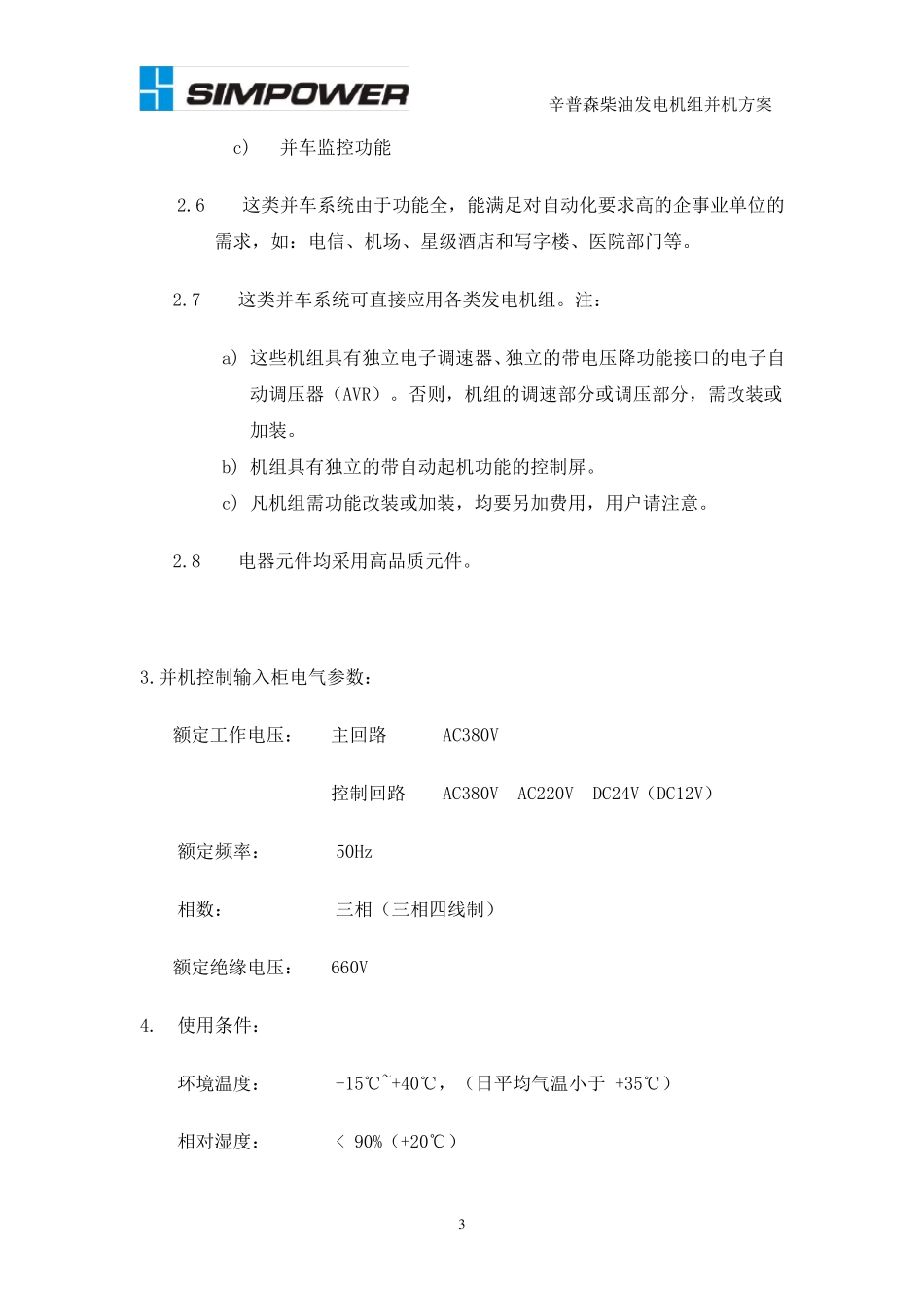

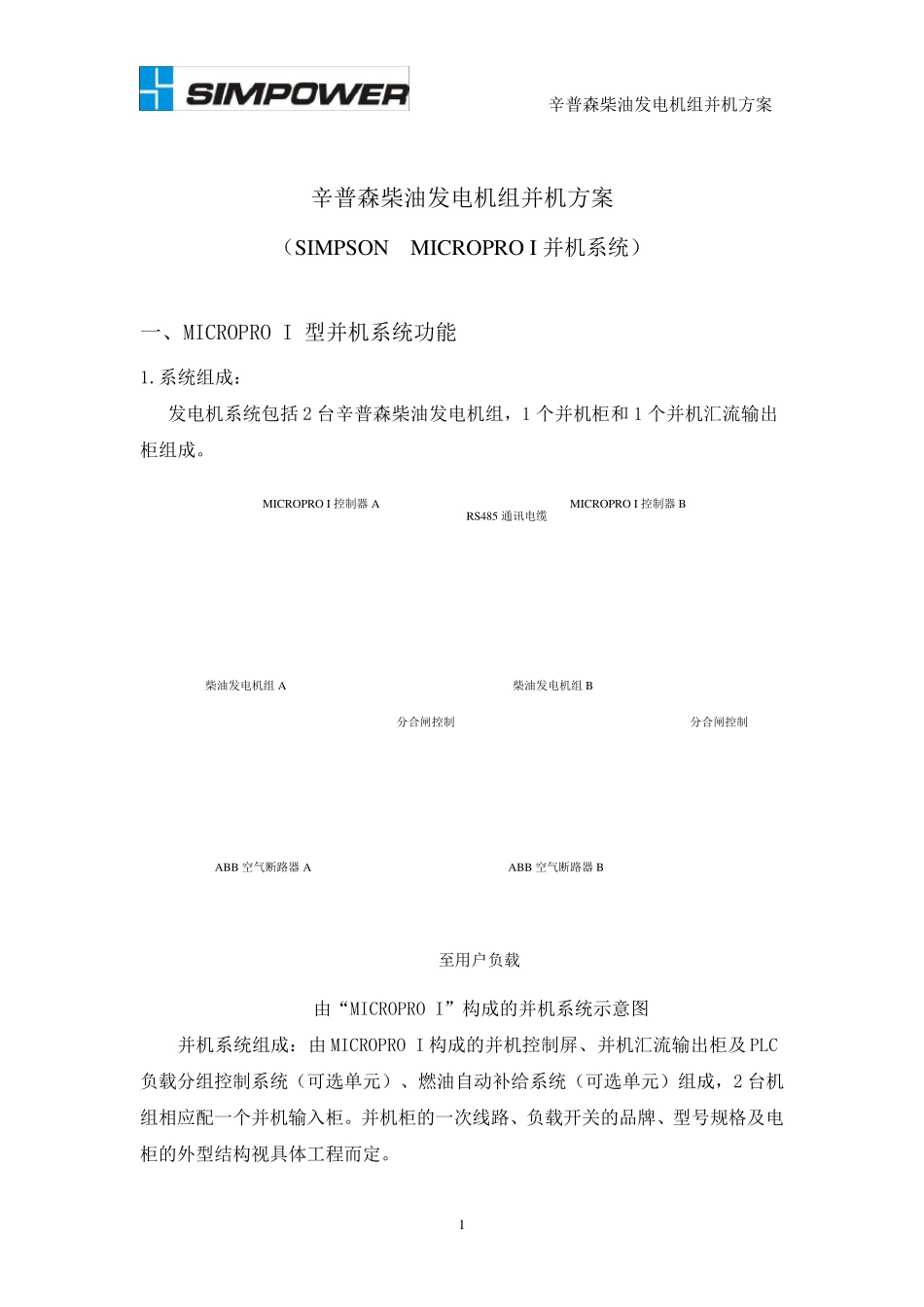

辛普森柴油发电机组并机方案 1 辛普森柴油发电机组并机方案 (SIMPSON MICROPRO I 并机系统) 一、MICROPRO I 型并机系统功能 1.系统组成: 发电机系统包括2 台辛普森柴油发电机组,1 个并机柜和1 个并机汇流输出柜组成。 由“MICROPRO I”构成的并机系统示意图 并机系统组成:由MICROPRO I 构成的并机控制屏、并机汇流输出柜及 PLC负载分组控制系统(可选单元)、燃油自动补给系统(可选单元)组成,2 台机组相应配一个并机输入柜。并机柜的一次线路、负载开关的品牌、型号规格及电柜的外型结构视具体工程而定。 RS485 通讯电缆 柴油发电机组A 柴油发电机组B 分合闸控制 分合闸控制 至用户负载 ABB 空气断路器 A ABB 空气断路器 B MICROPRO I 控制器 A MICROPRO I 控制器 B 辛普森柴油发电机组并机方案 2 2.并机系统的特点、功能和适用范围: 2.1 并机系统的自动程度高,机组的投入运行、切出运行、同步合闸、卸载分闸、负载分配均自动进行,令发电供电系统实现无人监管。 2.2 并机系统工作状况稳定,操作人员容易掌握使用方法。 2.3 全面的保护功能:逆功率保护、过流保护(由断路器和 MICROPRO I 完成)、发电机组故障分闸保护、超载保护、电压故障保护、急停功能。 2.4 基本功能: a) 手动开机。 b) 同步显示。 c) 自动同步检测。 d) 自动并机,可通过设定相关参数,机组根据负载的大小自动投入运行或切出。 e) 自动平衡分配功率。 f) 自动切出卸载功能:多台机组在并机运行时,如其中一台机组需切出运行,该机组会自动将负载逐渐转移到其它机组,在负载接近为0 时(大小可调),自动分闸。 g) 负载分组控制(可选项):多台机组在并机运行时,如其中一台机组故障,PLC 负载分组控制系统会立刻卸掉所设定的次要负载,保证其它运行的机组有足够的功率为主要负载供电。 h) 燃油自动补给(可选项):对机组的燃油供给实现自动无人值守控制。 2.5 可选功能: a) 市电高低 压故障检测功能。 b) 市电故障自动启 动发电机组功能。 辛 普 森 柴 油 发 电 机 组 并 机 方 案 3 c) 并 车 监 控 功 能 2.6 这 类 并 车 系 统 由 于 功 能 全 , 能 满 足 对 自 动 化 要 求 高 的 企 事 业 单 位 的需 求 , 如 : 电 信 、 机 场 、 星 级 酒 店 和 写 字 楼 、 医 院 部 门 等 。 2....
