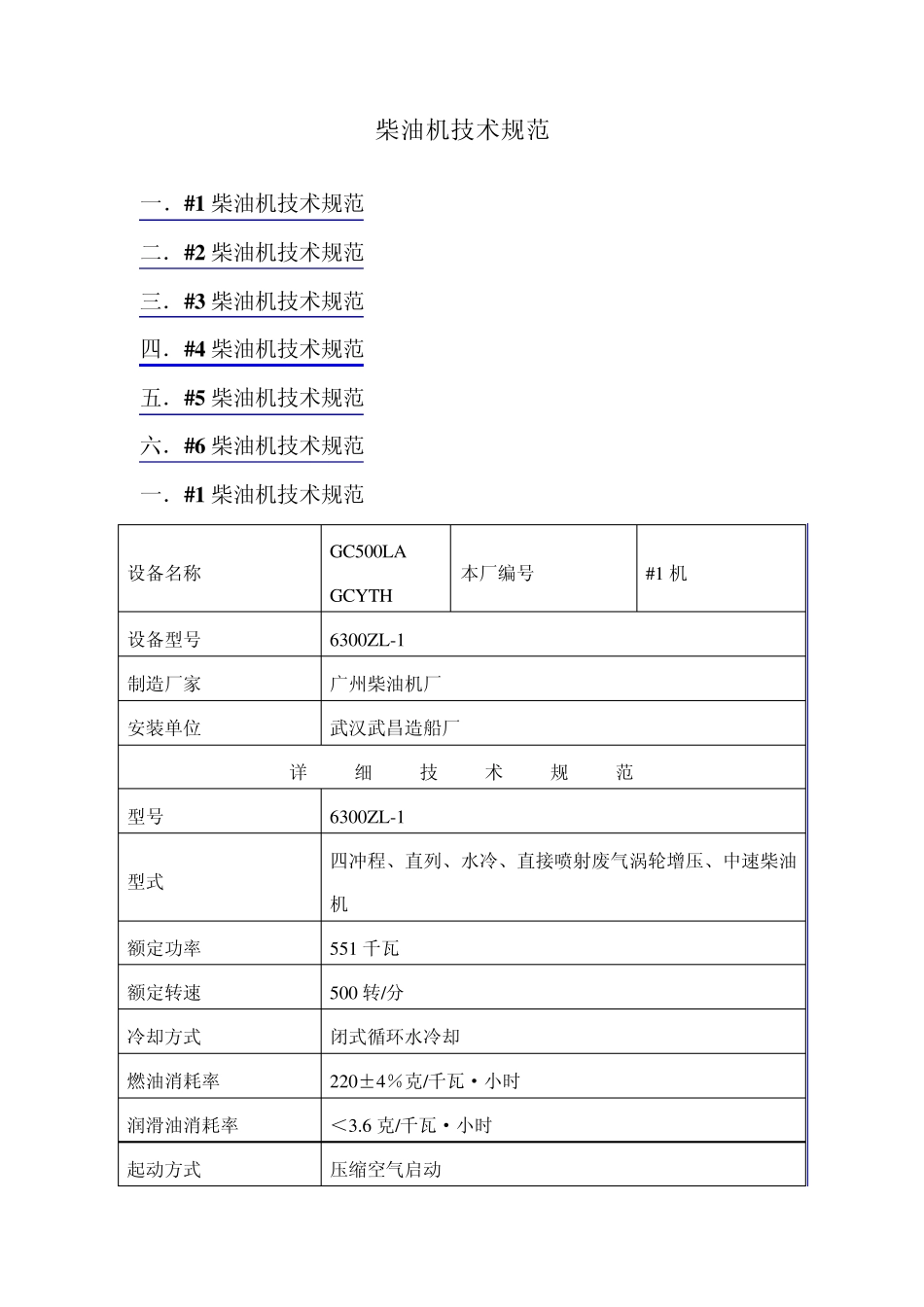

柴油机技术规范 一．# 1 柴油机技术规范 二．# 2 柴油机技术规范 三．# 3 柴油机技术规范 四．# 4 柴油机技术规范 五．# 5 柴油机技术规范 六．# 6 柴油机技术规范 一．# 1 柴油机技术规范 设备名称 GC500LA GCYTH 本厂编号 #1 机 设备型号 6300ZL-1 制造厂家 广州柴油机厂 安装单位 武汉武昌造船厂 详 细 技 术 规 范 型号 6300ZL-1 型式 四冲程、直列、水冷、直接喷射废气涡轮增压、中速柴油机 额定功率 551 千瓦 额定转速 500 转/分 冷却方式 闭式循环水冷却 燃油消耗率 220±4％克/千瓦·小时 润滑油消耗率 ＜3.6 克/千瓦·小时 起动方式 压缩空气启动 噪音水平 98.4 分贝 其 他 环境温度 ＋5℃~＋40℃ 相对湿度 90%（对于＋25℃） 海拔高度 1000M 以下 配 套 设 备 序号 名 称 型 号 主 要 规 范 制造厂家及出厂号 1 500kw 柴油机组 GC500LA 2 发电机控制屏 GC-Y 3 励磁装置 4 自动控制屏 5 空压机（带电动机） 0.34/30B 6 空气瓶 300·55·00 7 预热水泵（带电动机） 1 1/2 BA-6 8 预热油泵（带电动机） WBZ-25 9 弹性联轴节 10 预热水箱 11 膨胀水箱 12 滑油预热油箱 13 滑油过滤器 14 燃油粗滤器 15 单向阀 16 升降式止回阀 Dg40 17 升降式止回阀 Dg80 18 温度调节器 LWD-80 19 水冷却器 300·99·00 20 油冷却器 300·99·00 21 起动电磁阀 MQDF 1/1 24V 22 燃油箱 320·05A·00 1T 23 膨胀节 300·附 5·10 24 消音器 300·137·00 25 机组底架 300·136·00 26 异行管 300·附 1-20 27 柴油发电机组底架楔铁 28 柴油发电机地脚螺栓、螺母、垫圈 29 空气瓶支架 30 燃料油自动补加 300·128·00 31 随机备品、工具 （按供方出厂文件执行） 32 海水泵 300·96·00 33 淡水泵 300·96·00 二．#2 柴油机技术规范 设备名称 GC500LA GCYTH 本厂编号 #2 机 设备型号 6300ZL-1 制造厂家 广州柴油机厂 安装单位 武汉武昌造船厂 详 细 技 术 规 范 型号 6300ZL-1 型式 四冲程、直列、水冷、直接喷射废气涡轮增压、中速柴油机 额定功率 551 千瓦 额定转速 500 转/分 冷却方式 闭式循环水冷却 燃油消耗率 220±4％克/千瓦·小时 润滑油消耗率 ＜3.6 克/千瓦·小时 起动方式 压缩空气启动 噪音水平 98.4 分贝 其...
