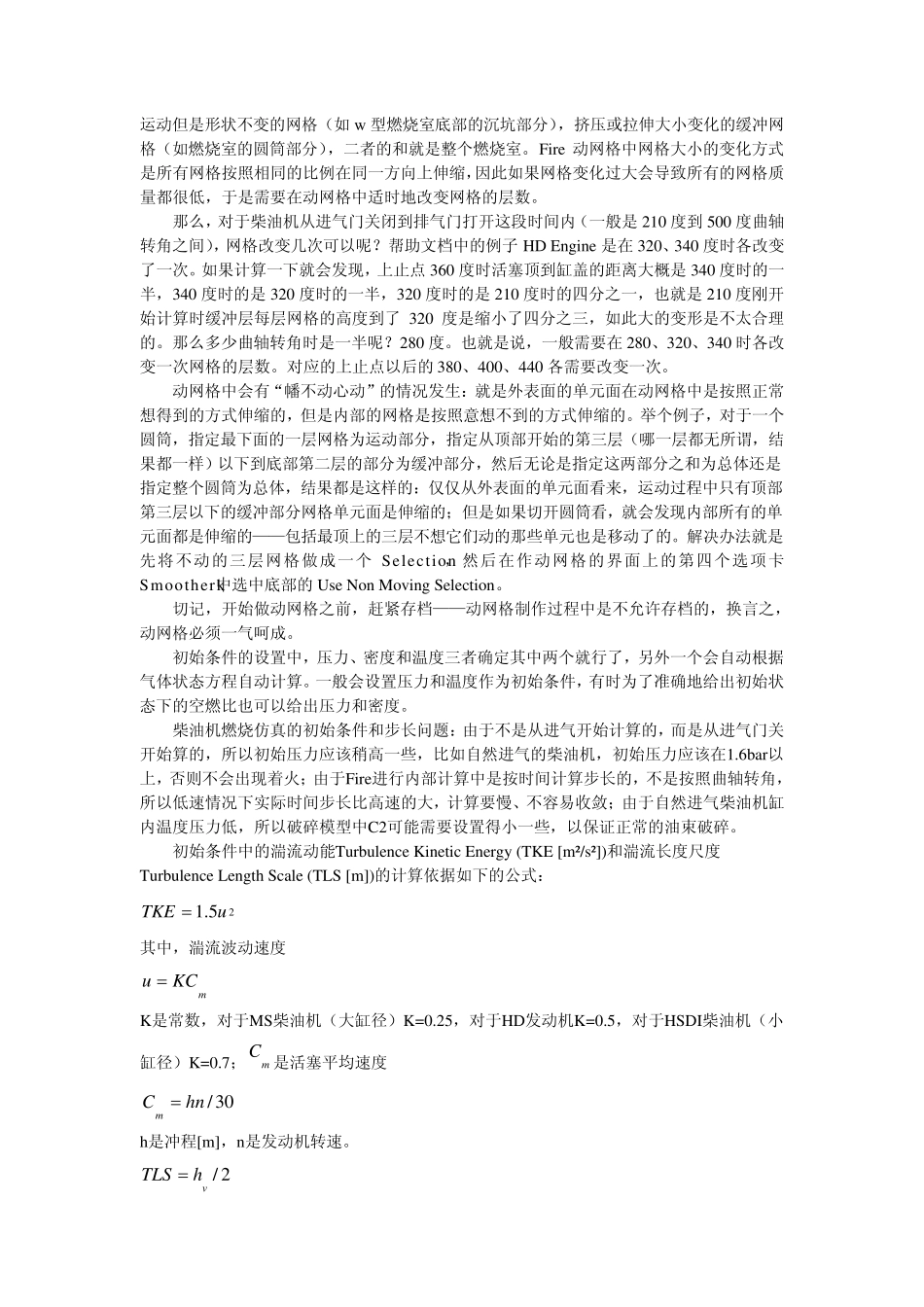

柴油机燃烧过程的FIRE仿真分析_第1页
1/90
柴油机燃烧过程的FIRE仿真分析_第2页
2/90
柴油机燃烧过程的FIRE仿真分析_第3页
3/90
柴油机燃烧过程的仿真分析 北京理工大学机械与车辆工程学院 计算机应用与仿真中心 Au. Tiger ( 运用 Fire 进行燃烧过程分析时,对于与燃烧有关的参数的设置,这里的分析将有一定的指导意义。这里所描述的,既可以说是参数对燃烧过程的影响,也可以说是运用 Fire 进行燃烧过程分析的指南。) 基本操作 Fire自带的网格划分工具可以划分质量很高的六面体网格,但是数量巨大;如果和Hy permesh 结合可以达到较好的效果,详细过程参见仿真论坛中关于 FIRE 的讨论版。 由于本人对 Fire 本身建模、划网格的功能不十分熟练,因此大多在 ProE 或 IDEAS 中建模、在 IDEAS 中划网格,然后导出.u nv 格式的网格供 Fire 使用。网格的局部细化等在 Fire中使用 Mesh Tools 中的 Refine 工具完成。ICEM-CFD 划分网格的功能也很强大,比I-DEAS显得稍微快一些,而且适合划分复杂结构的六面体网格,结束后可以导出 Nastran 格式的网格供 Fire 使用。 个人认为,较好的网格标准是:尽量是六面体单元(一个六面体单元最少可以分成五个四面体单元,一般是分成六个四面体单元,也就是说采用六面体单元能够显著降低计算规模,从而减少计算机时);单个六面体单元的长宽高之间的比例越接近1 愈好,不要超过 10;单个六面体单元的棱与棱之间的夹角越接近90 度越好,夹角不要低于 15 度,也就是说正方体是最好的六面体单元;单个四面体单元中最好的正四面体,实际要求就是面容比越小越好; 对于整个模型,要求相邻的单元之间大小(长宽高)不能相差太大,一样大小最好,必要时要均匀过度。 Geo Check 中的 distance 工具可用于获取节点坐标、测量节点之间的距离。 Fire 中的默认单位为国际单位。 模型导入Fire 中后,需要作适当的处理,原因是:流体计算是很费计算机时的运算,因此网格数量越小越能够很快得到结果,尤其是初期的趋势分析中(后期的精确计算需要较密集的网格保证精度);模型中可能存在疏密不一致的情况——相邻两层网格的大小相差很大;模型中网格大小可能不适合所模拟的情况,例如含喷油的计算中网格大小大约是喷孔大小的 4 到 6 倍为佳,因此需要调整网格大小;……导入的网格最好是在划分网格的工具中就检查好没有坏单元的,如果有最好处理掉再导入。导入后,首先就是利用 Fame 工具中的Mesh Tools 下的 refine 工具细化或粗化网格,我以为Redimension 是最好用的,它可以很方便地改...
