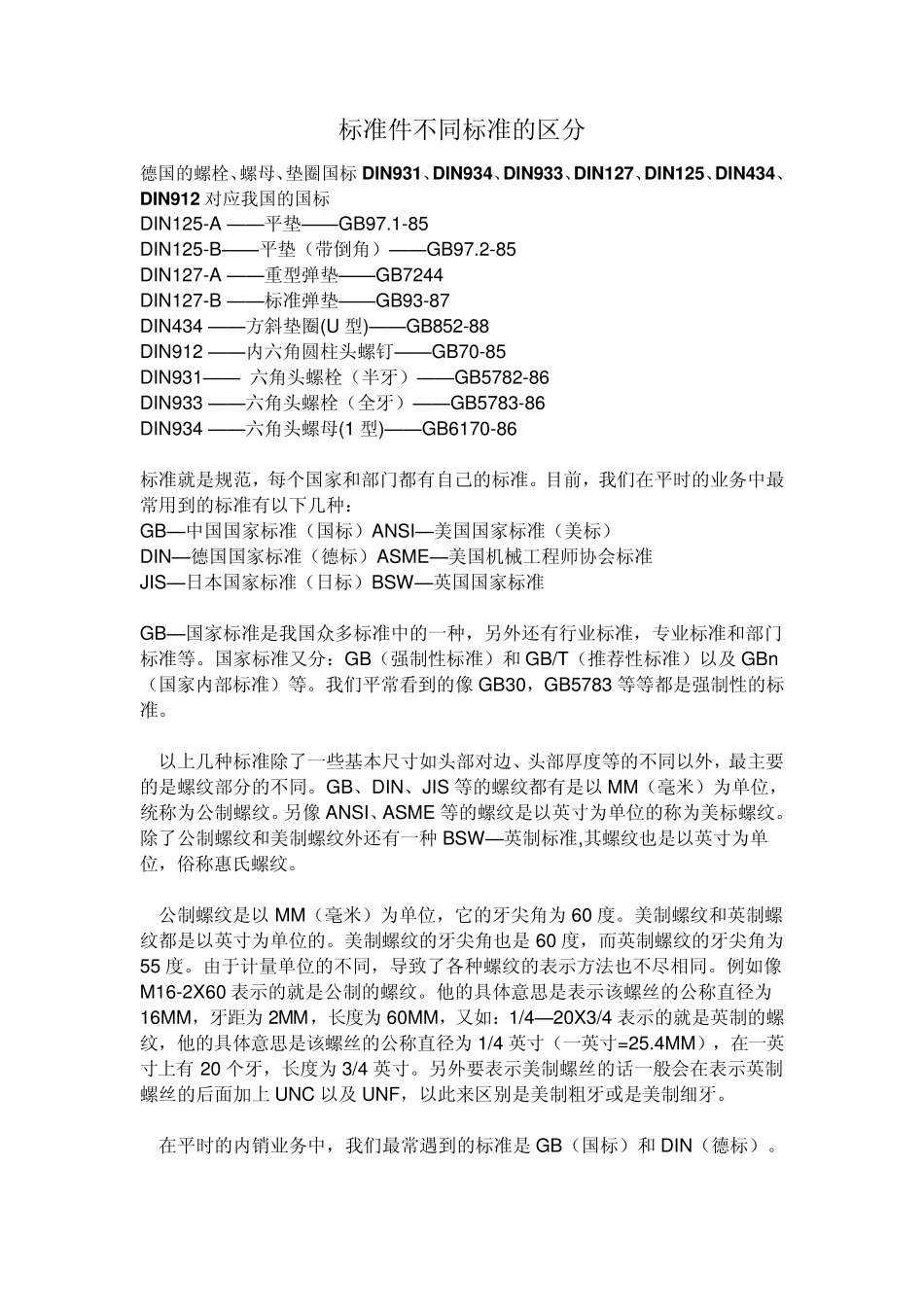

标准件不同标准的区分 德国的螺栓、螺母、垫圈国标DIN 931、DIN 934、DIN 933、DIN 127、DIN 125、DIN 434、DIN 912 对应我国的国标 DIN125-A ——平垫——GB97.1-85 DIN125-B——平垫(带倒角)——GB97.2-85 DIN127-A ——重型弹垫——GB7244 DIN127-B ——标准弹垫——GB93-87 DIN434 ——方斜垫圈(U 型)——GB852-88 DIN912 ——内六角圆柱头螺钉——GB70-85 DIN931—— 六角头螺栓(半牙)——GB5782-86 DIN933 ——六角头螺栓(全牙)——GB5783-86 DIN934 ——六角头螺母(1 型)——GB6170-86 标准就是规范,每个国家和部门都有自己的标准。目前,我们在平时的业务中最常用到的标准有以下几种: GB—中国国家标准(国标)ANSI—美国国家标准(美标) DIN—德国国家标准(德标)ASME—美国机械工程师协会标准 JIS—日本国家标准(日标)BSW—英国国家标准 GB—国家标准是我国众多标准中的一种,另外还有行业标准,专业标准和部门标准等。国家标准又分:GB(强制性标准)和 GB/T(推荐性标准)以及 GBn(国家内部标准)等。我们平常看到的像 GB30,GB5783 等等都是强制性的标准。 以上几种标准除了一些基本尺寸如头部对边、头部厚度等的不同以外,最主要的是螺纹部分的不同。GB、DIN、JIS 等的螺纹都有是以 MM(毫米)为单位,统称为公制螺纹。另像 ANSI、ASME 等的螺纹是以英寸为单位的称为美标螺纹。除了公制螺纹和美制螺纹外还有一种 BSW—英制标准,其螺纹也是以英寸为单位,俗称惠氏螺纹。 公制螺纹是以 MM(毫米)为单位,它的牙尖角为 60 度。美制螺纹和英制螺纹都是以英寸为单位的。美制螺纹的牙尖角也是 60 度,而英制螺纹的牙尖角为55 度。由于计量单位的不同,导致了各种螺纹的表示方法也不尽相同。例如像M16-2X60 表示的就是公制的螺纹。他的具体意思是表示该螺丝的公称直径为16MM,牙距为 2MM,长度为 60MM,又如:1/4—20X3/4 表示的就是英制的螺纹,他的具体意思是该螺丝的公称直径为 1/4 英寸(一英寸=25.4MM),在一英寸上有 20 个牙,长度为 3/4 英寸。另外要表示美制螺丝的话一般会在表示英制螺丝的后面加上 UNC 以及 UNF,以此来区别是美制粗牙或是美制细牙。 在平时的内销业务中,我们最常遇到的标准是 GB(国标)和 DIN(德标)。 在非芳生产品方面,主要会接触到以下几种标准:GB30;GB5783;GB5782;GB52;GB6170;GB818;GB819;GB845;GB846;GB...
