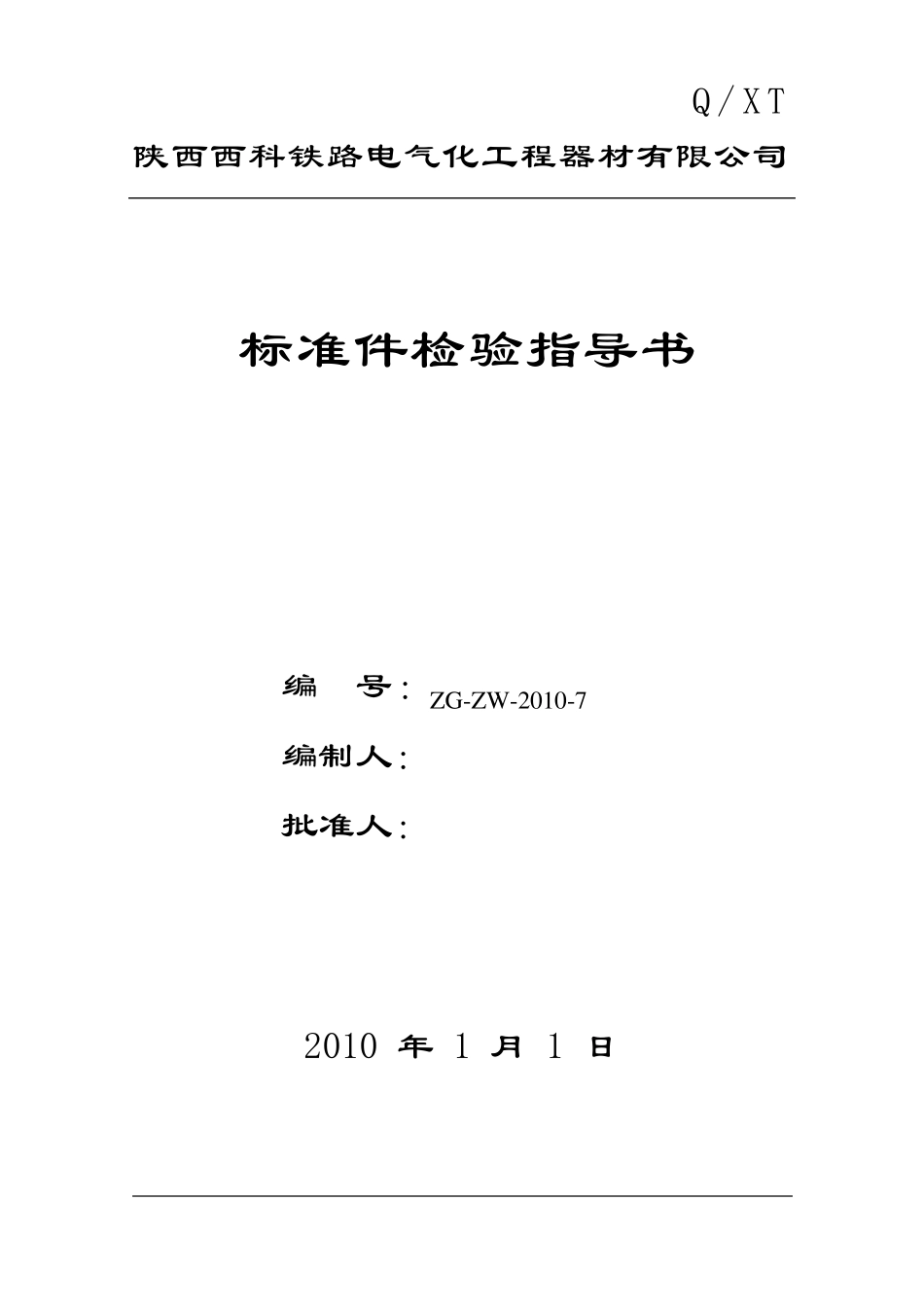

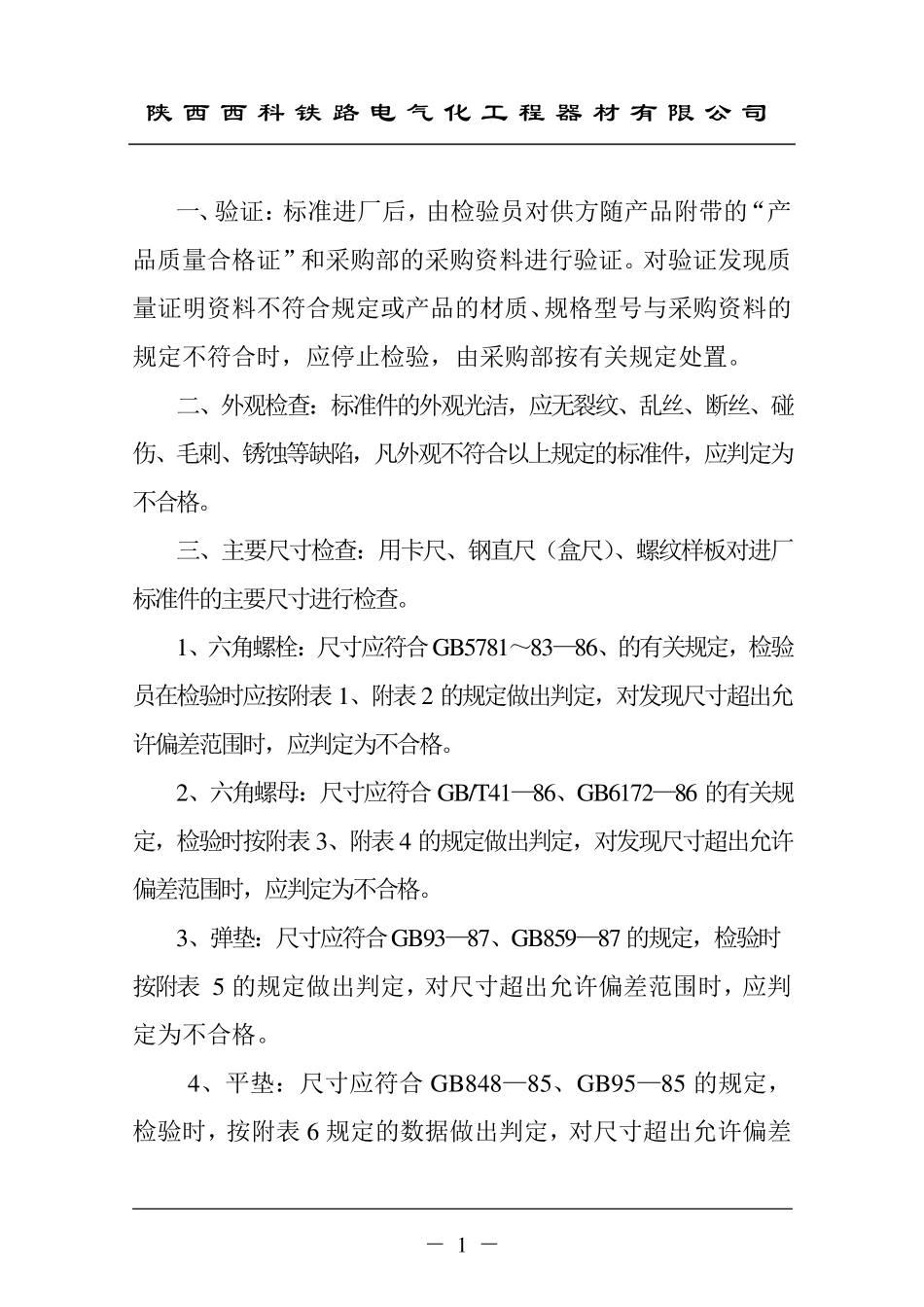

Q / X T 陕西西科铁路电气化工程器材有限公司 标准件检验指导书 编 号：ZG-ZW-2010-7 编制人： 批准人： 2010 年 1 月 1 日 陕西西科铁路电气化工程器材有限公 司 － 1 － 一、验证：标准进厂后，由检验员对供方随产品附带的“产品质量合格证”和采购部的采购资料进行验证。对验证发现质量证明资料不符合规定或产品的材质、规格型号与采购资料的规定不符合时，应停止检验，由采购部按有关规定处置。 二、外观检查：标准件的外观光洁，应无裂纹、乱丝、断丝、碰伤、毛刺、锈蚀等缺陷，凡外观不符合以上规定的标准件，应判定为不合格。 三、主要尺寸检查：用卡尺、钢直尺（盒尺）、螺纹样板对进厂标准件的主要尺寸进行检查。 1、六角螺栓：尺寸应符合GB5781～83—86、的有关规定，检验员在检验时应按附表 1、附表 2 的规定做出判定，对发现尺寸超出允许偏差范围时，应判定为不合格。 2、六角螺母：尺寸应符合GB/T41—86、GB6172—86 的有关规定，检验时按附表 3、附表 4 的规定做出判定，对发现尺寸超出允许偏差范围时，应判定为不合格。 3、弹垫：尺寸应符合GB93—87、GB859—87 的规定，检验时 按附表 5 的规定做出判定，对尺寸超出允许偏差范围时，应判定为不合格。 4、平垫：尺寸应符合GB848—85、GB95—85 的规定，检验时，按附表 6 规定的数据做出判定，对尺寸超出允许偏差陕西西科铁路电气化工程器材有限公 司 － 2 － 范围时，应判定为不合格。 5、开口销：尺寸应符合GB91—86 的规定，检验时按附表7 规定的数据做出判定，对尺寸超出允许偏差范围时，应判定为不合格。 6、锁紧销：尺寸应符合GB11031—89 的规定，检验时按附表8 规定的数据做出判定，对尺寸超出允许偏差范围时，应判定为不合格。 7、其它外购标准件：检查主要尺寸时，应以该产品相对应的国家标准或行业标准为依据，对产品主要尺寸进行检查并做出判定，对尺寸超出允许偏差范围时应判定为不合格。 四、扭矩试验：对螺栓、螺母每批小于1000 件抽样数为3 件；1000～5000 件抽样数为5 件；大于5000 件抽样数为10件。用0～300N·m 力距扳手做紧固力矩试验，试验数值达到附表9 规定的数值时，应无咬死、无裂纹、无变形，试验发现有 1 件不合格时应加倍检验，若仍发现不合格时则应判定为该批标准件不合格（对标准件其它项目的检查时抽查数量按本条款规定的数量执行）。 五、对不合格外购件的处置办法：对检验发现的...
