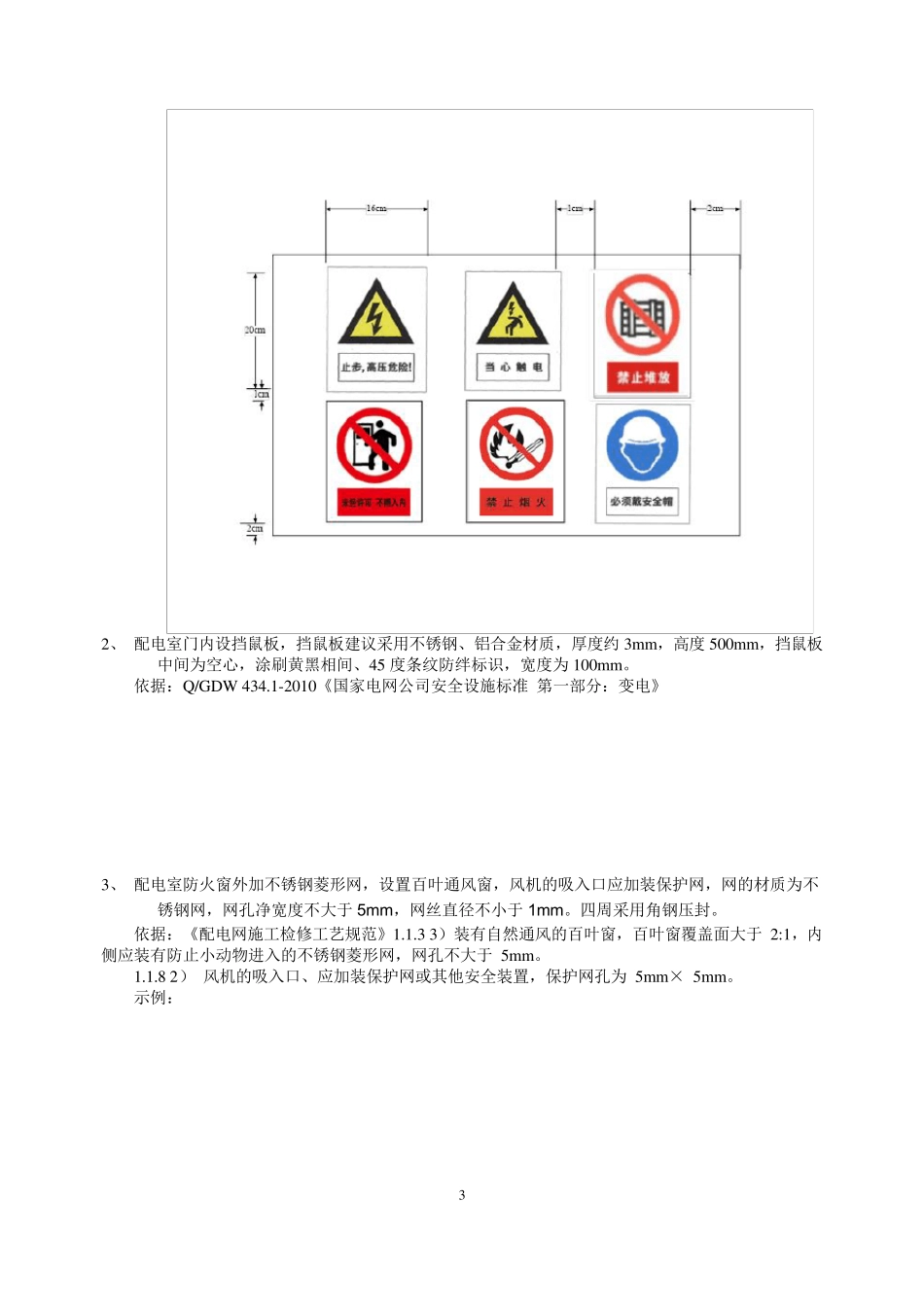

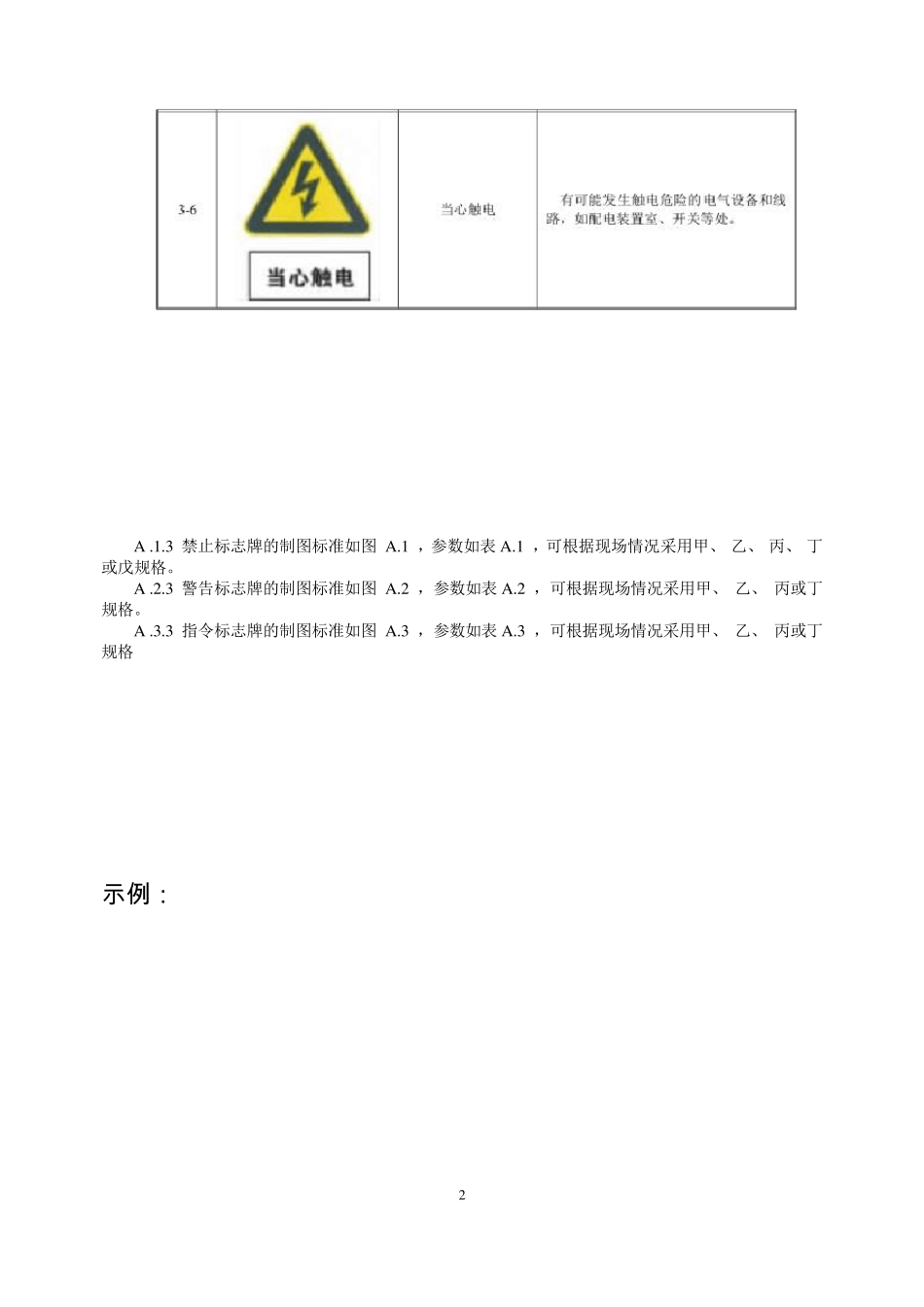

1 标准化配电室相关要求 1、 配电室大门外侧 2/3 处居中张贴配电室名称标识牌（左门）及安全警示牌（右门），安全警示牌规格、间距如图。 依据：Q/GDW 434.1-2010《国家电网公司安全设施标准 第一部分：变电》 2 A .1.3 禁止标志牌的制图标准如图 A .1 ，参数如表A .1 ，可根据现场情况采用甲、 乙、 丙、 丁或戊规格。 A .2.3 警告标志牌的制图标准如图 A .2 ，参数如表A .2 ，可根据现场情况采用甲、 乙、 丙或丁规格。 A .3.3 指令标志牌的制图标准如图 A .3 ，参数如表A .3 ，可根据现场情况采用甲、 乙、 丙或丁规格 示 例： 3 2、 配电室门内设挡鼠板，挡鼠板建议采用不锈钢、铝合金材质，厚度约3mm，高度500mm，挡鼠板中间为空心，涂刷黄黑相间、45 度条纹防绊标识，宽度为100mm。 依据：Q/GDW 434.1-2010《国家电网公司安全设施标准 第一部分：变电》 3、 配电室防火窗外加不锈钢菱形网，设置百叶通风窗，风机的吸入口应加装保护网，网的材质为不锈钢网，网孔净宽度不大于5m m ，网丝直径不小于1m m 。四周采用角钢压封。 依据：《配电网施工检修工艺规范》1.1.3 3）装有自然通风的百叶窗，百叶窗覆盖面大于 2:1，内侧应装有防止小动物进入的不锈钢菱形网，网孔不大于 5mm。 1.1.8 2） 风机的吸入口、应加装保护网或其他安全装置，保护网孔为 5mm× 5mm。 示例： 4 4、 配电室应设置单独的机械排风装置、事故排风装置，装有 SF6 设备的配电室应装设强力通风装置并装有气体检测装置，风口设置在室内底部。 依据：《山东省住宅小区供配电设施建设标准》5.3.4 通风：站室应设置单独的机械排风装置、事故排风装置，通风装置应设置导出静电的接地装置，通风管道应采用阻燃材料制作。装有 SF6 设备的应装设强力通风装置并装有气体检测装置，风口设置在室内底部。通风必须完全满足设备散热的要求，同时要考虑事故排风装置，并设置防止雨、雪及小动物从通风设施等通道进入室内的措施. 5、 室内梁下净高不小于 3.5 米（不含电缆沟深度），配电室完成地面应高于室外地坪 200m m 以上，配电室运输设备大门口需做坡道，由配电室门口坡向室外，坡度 1%。 依据：《山东省住宅小区供配电设施建设标准》土建部分按最终规模设计。站室室内地坪应高于室外（或走廊）地坪不小于 200m m ，并设置高于室内地坪 200～300m m 的防水槛。站室内电缆进出线宜采用电缆沟方...
