标准图框生成

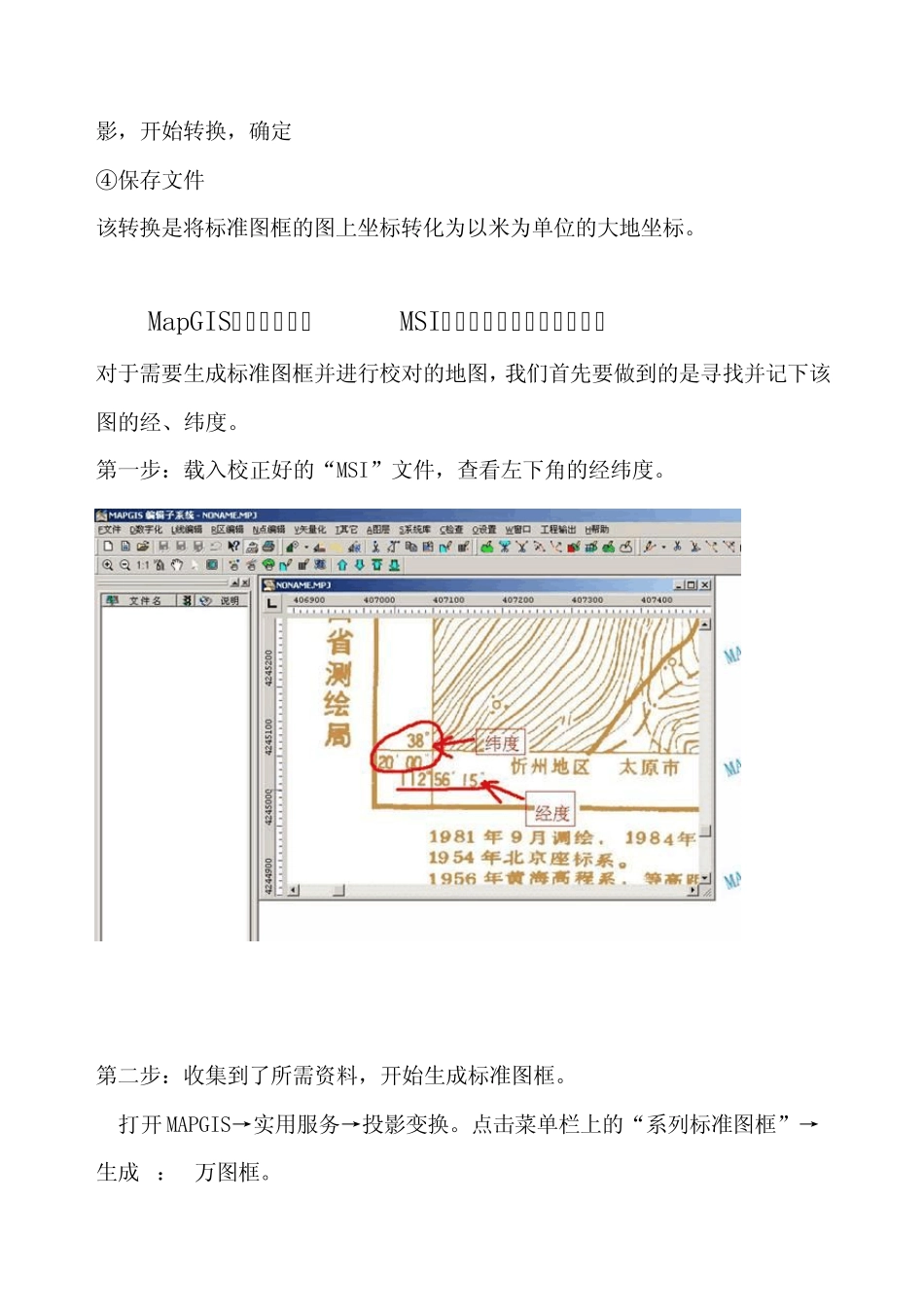

标准图框生成 地理信息系统提供了十多种不同的标准图框，1：5000-1：2 0 0 0 0 0 图 框必须有公里网和经纬度，采用高斯-克里格投影。 步骤： ①在地理信息系统中打开投影变换 ②选择标准图框比例尺 ③设置图框参数(根据不同目的选择，一般选高斯坐标实线公里网)，输入地图参数，输入图名，确定椭球参数，确定 ④输入图框辅助选项和内容，确定 ⑤保存文件 该模块由于生成的图框形式较多，故没有设置生成的图框是哪种坐标系，必须用投影变换将其转化为和栅格图一致的坐标系统。 其它：①1：250000-1：1000000 图框方法与上述相同，仅投影有多种。根据不同的目的或用途选择投影方式 ②大比例尺 1：500-1：2 0 0 0 等大比例尺地图标准图框是选平面直角坐标系，故图框内无投影和椭球参数。 投影变换： ①在地理信息系统中打开投影变换 ②打开文件(若生成标准图框的文件未关闭，省略此步) ③投影变换-出现对话框，选择文件，确定投影文件，设置当前投影和目的投影，开始转换，确定 ④保存文件 该转换是将标准图框的图上坐标转化为以米为单位的大地坐标。 MapGIS：校正好的“MSI”文件与“标准图框”套合 对于需要生成标准图框并进行校对的地图，我们首先要做到的是寻找并记下该图的经、纬度。 第一步：载入校正好的“MSI”文件，查看左下角的经纬度。 第二步：收集到了所需资料，开始生成标准图框。 1.打开MAPGIS→实用服务→投影变换。点击菜单栏上的“系列标准图框”→生成1：1万图框。 2.在弹出的“1：1 万图框”对话框中依次键入“起点纬度”数值、“起点经度”数值（二者均在第一步中所得），再点击图框文件名，准备输入图框名称。 3.在随即弹出的“换名存文件”对话框中可以选择你保存标准图框文件名的地方，比如可以选择在“桌面”，文件名可以任意取，在这里我们文件名暂定为 111，最后点击“保存”按钮。 4.继上一步后再一次回到“1：1 万图框”对话框，点击“椭球参数”按钮。 5.在弹出的“椭球参数设置对话框”中，选中“1 北京 54/克拉索夫斯基[1940年]椭球”，点击“确定”。 6.以上几步做完后，我们再一次回到了“1：1 万图框”对话框中，点击“确定”按钮。 7.在随即弹出的“图框参数输入”对话框中，我们依次选取了“标记实际坐标值”、“输入并绘制接图表”、“绘制图幅比例尺”、“绘制图框处图廓线”四项后，点击“确定”按钮。 8.1：1万标准图框成功生成。 9.接着单击工具栏中的保...
