标准室内网球场照明方案VIP专享

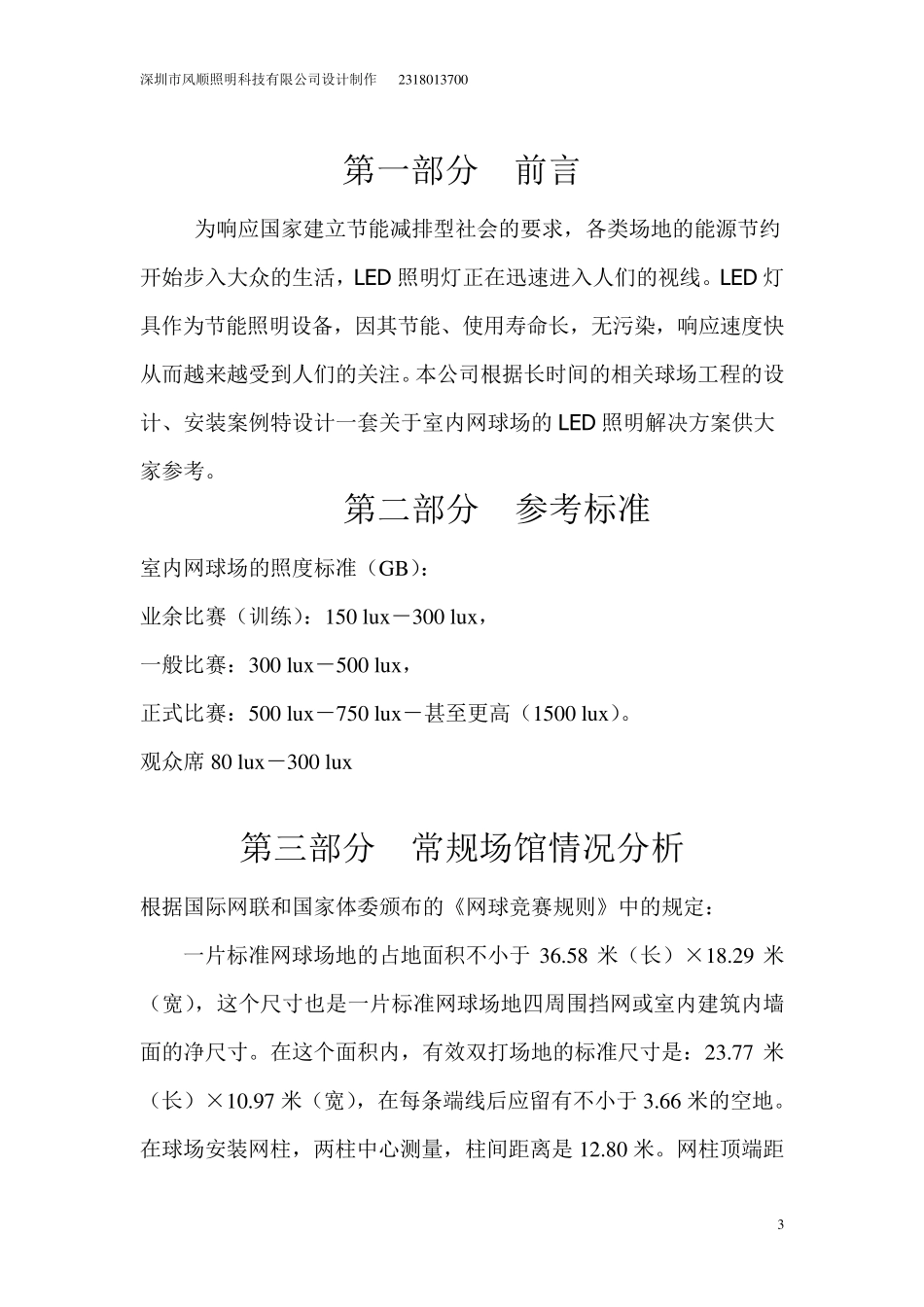

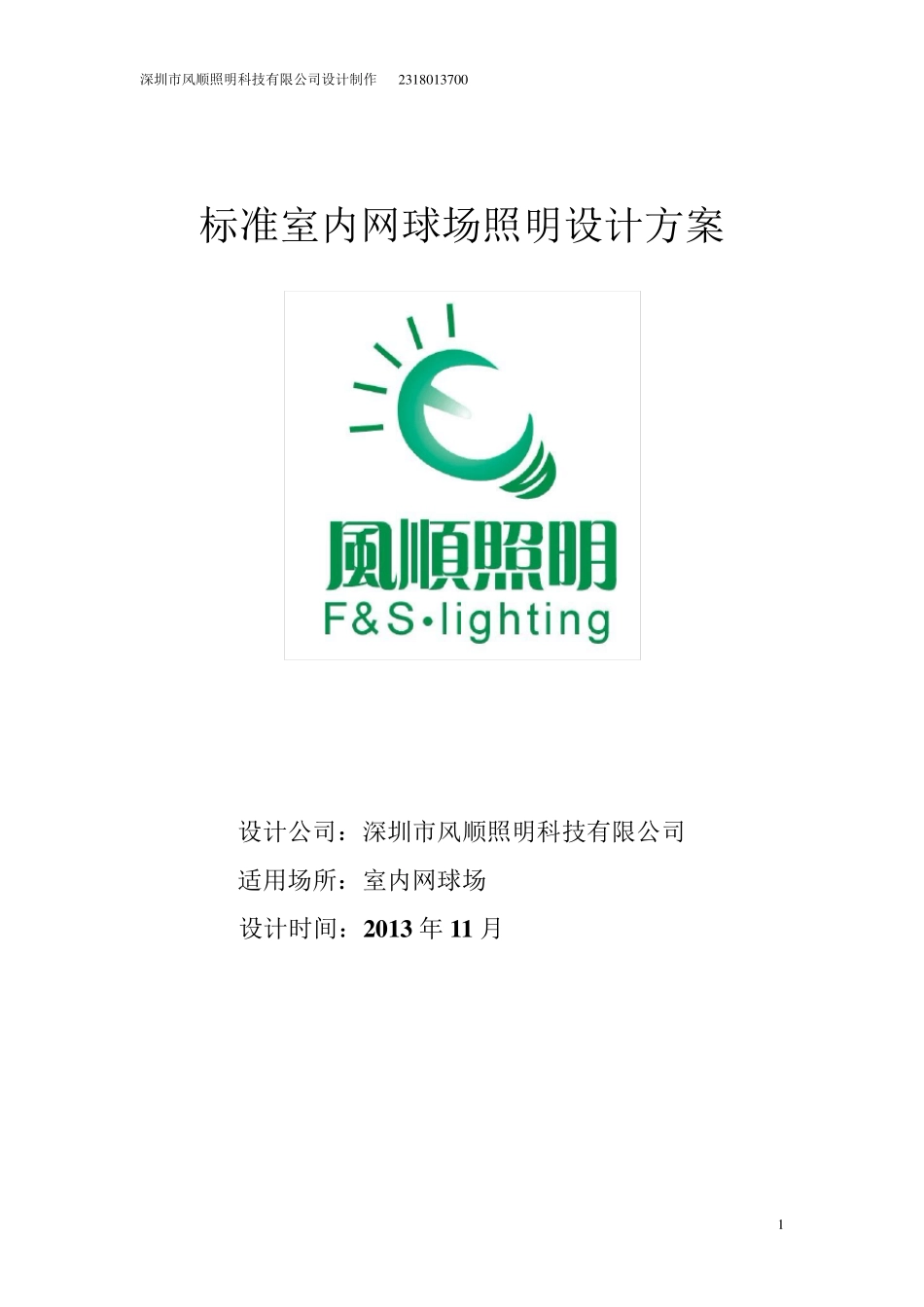

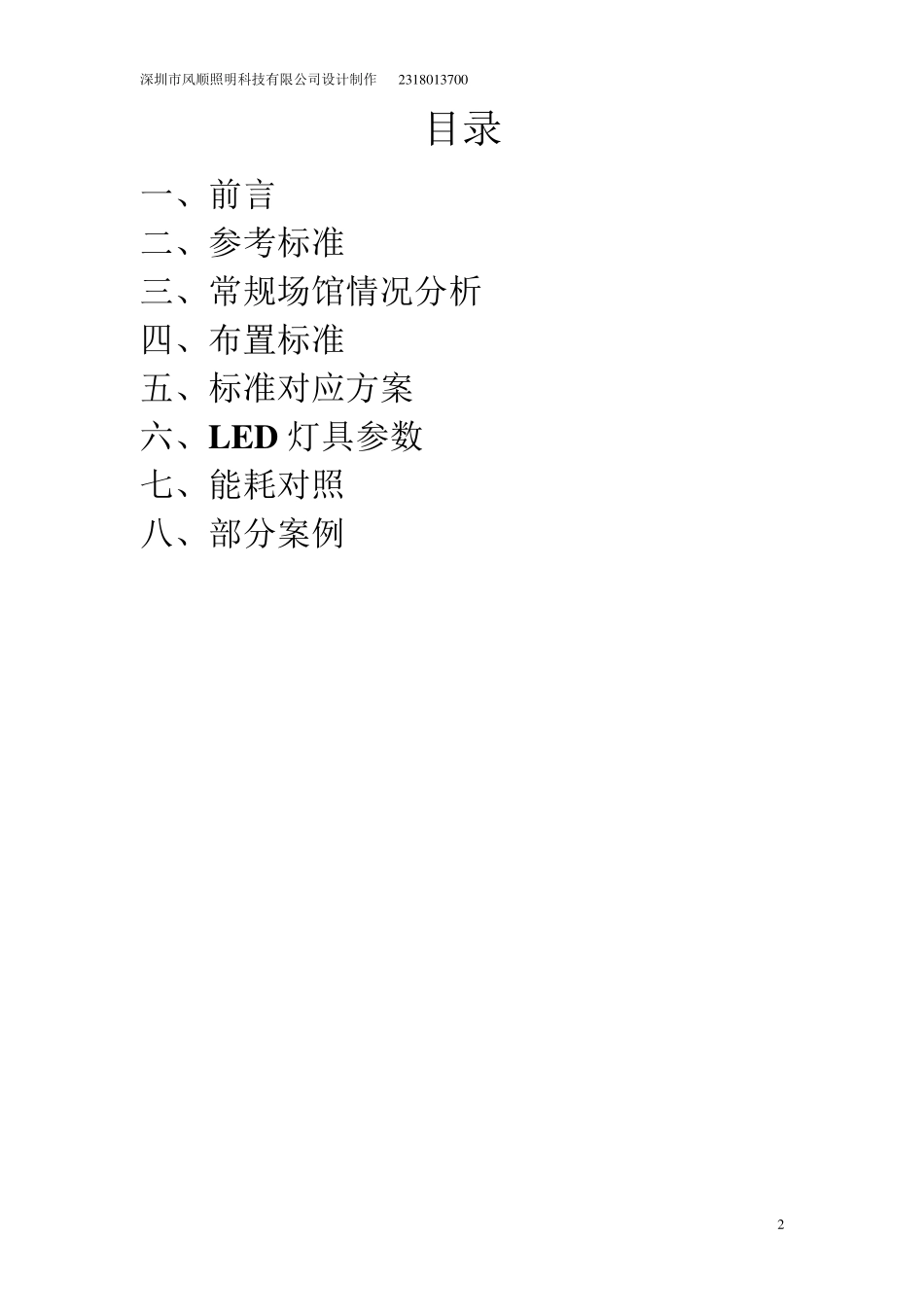

深圳市风顺照明科技有限公司设计制作 2 3 1 8 0 1 3 7 0 0 1 标准室内网球场照明设计方案 设计公司：深圳市风顺照明科技有限公司 适用场所：室内网球场 设计时间：2 0 1 3 年 1 1 月 深圳市风顺照明科技有限公司设计制作 2 3 1 8 0 1 3 7 0 0 2 目录 一、前言 二、参考标准 三、常规场馆情况分析 四、布置标准 五、标准对应方案 六、LED 灯具参数 七、能耗对照 八、部分案例 深圳市风顺照明科技有限公司设计制作 2318013700 3 第一部分 前言 为响应国家建立节能减排型社会的要求，各类场地的能源节约开始步入大众的生活，LED 照明灯正在迅速进入人们的视线。LED 灯具作为节能照明设备，因其节能、使用寿命长，无污染，响应速度快从而越来越受到人们的关注。本公司根据长时间的相关球场工程的设计、安装案例特设计一套关于室内网球场的 LED 照明解决方案供大家参考。 第二部分 参考标准 室内网球场的照度标准（GB）： 业余比赛（训练）：150 lu x －300 lu x ， 一般比赛：300 lu x －500 lu x ， 正式比赛：500 lu x －750 lu x －甚至更高（1500 lu x ）。 观众席80 lu x －300 lu x 第三部分 常规场馆情况分析 根据国际网联和国家体委颁布的《网球竞赛规则》中的规定： 一片标准网球场地的占地面积不小于 36.58 米（长）×18.29 米（宽），这个尺寸也是一片标准网球场地四周围挡网或室内建筑内墙面的净尺寸。在这个面积内，有效双打场地的标准尺寸是：23.77 米（长）×10.97 米（宽），在每条端线后应留有不小于 3.66 米的空地。在球场安装网柱，两柱中心测量，柱间距离是 12.80 米。网柱顶端距深圳市风顺照明科技有限公司设计制作 2318013700 4 地平面是1.07 米，球网中心上沿距地平面是0.914 米。 如果是两片或两片以上相邻而建的并行网球场地，相邻场地的边线之间距离不小于4 米。 如果是室内网球场，端线6.40 米以外上空净高不小于6.40 米，室内屋顶在球网上空的净高不小于11.50 米。 然而根据本公司多方实地调查所知，一片标准网球场地的占地面积不小于36.6 米×18.3 米，端线6.40 米以外的上空净高不小于6.40米，国内一般室内网球场馆多为钢结构搭建而成，房顶由钢结构构建而成，高度范围为 7-12 米不等，其中又以8 米、9 米居多，灯具的安装高度一般在7-10 米左右。 方案涉及相关公式及参数： 模拟照明效果...
