标准库功能块引脚说明

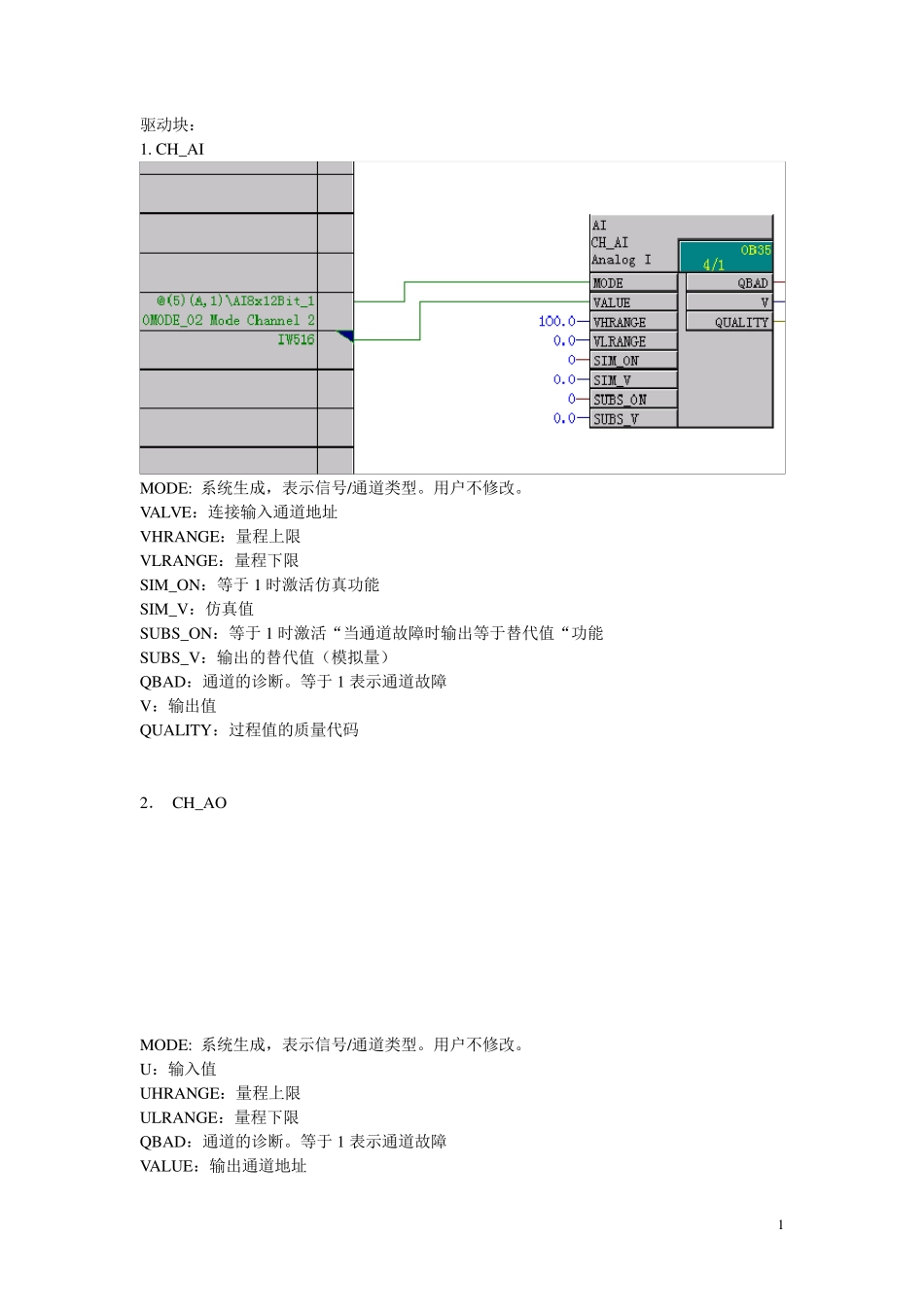

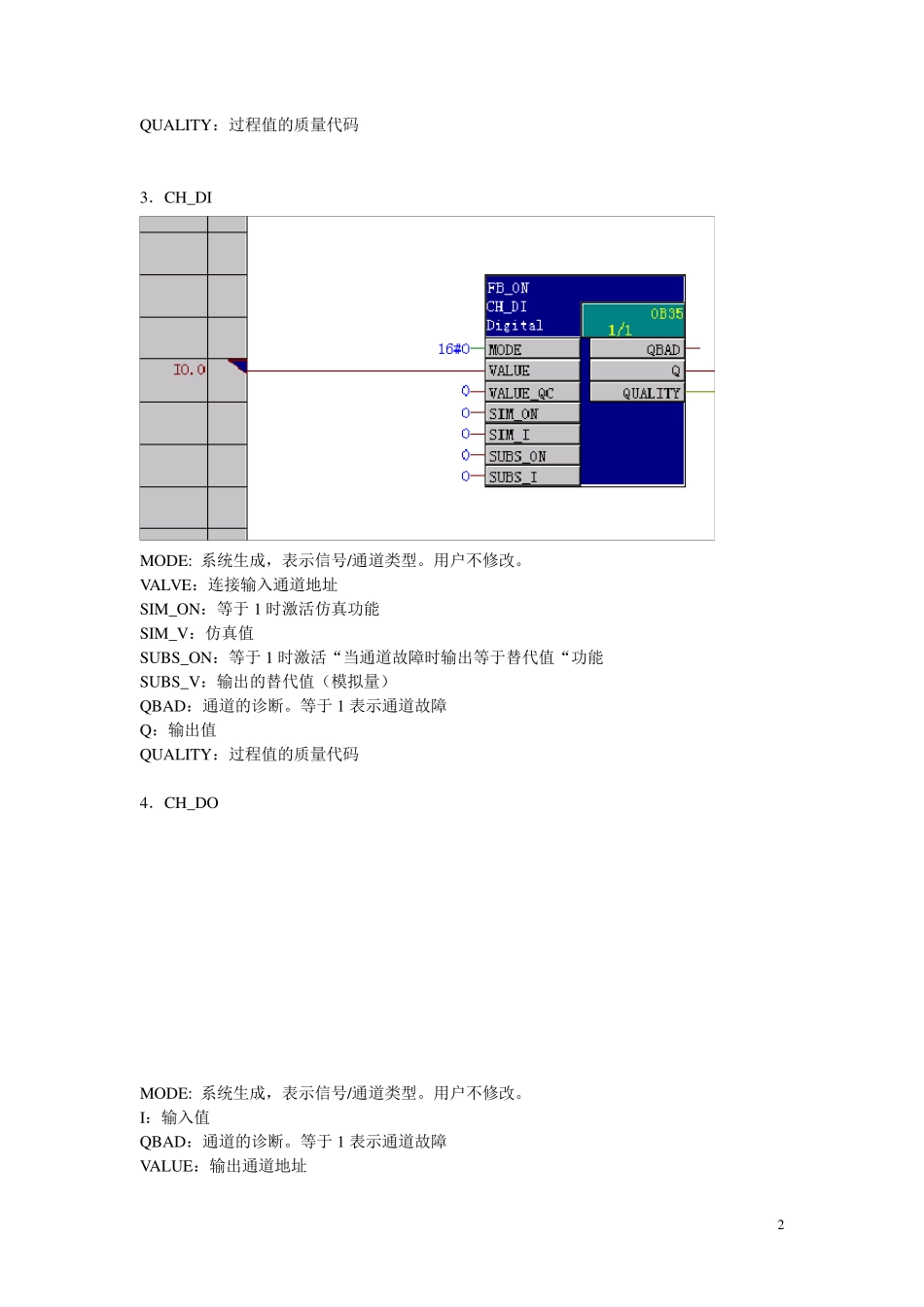

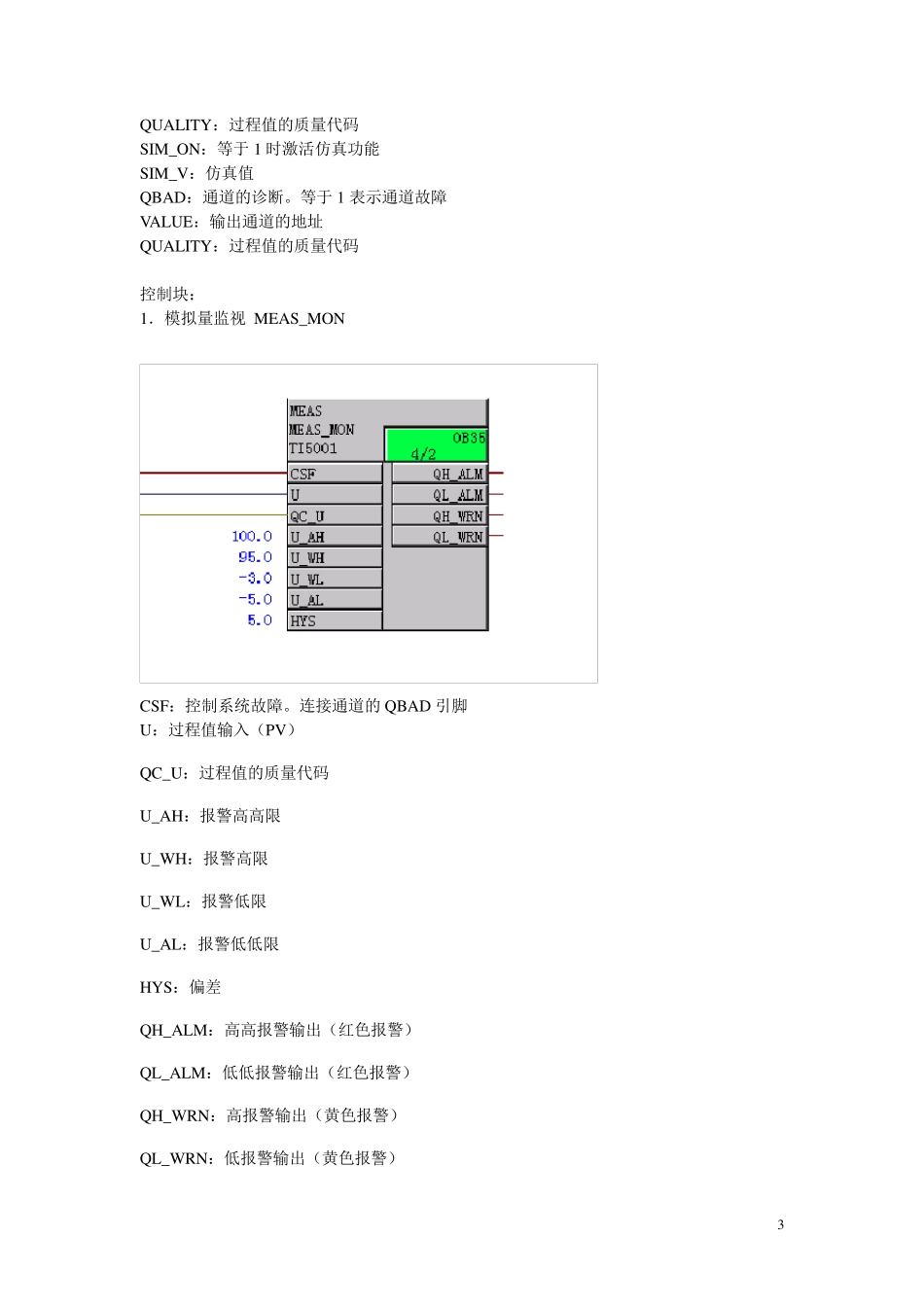

1 驱动块： 1. CH_AI MODE: 系统生成，表示信号/通道类型。用户不修改。 VALVE：连接输入通道地址 VHRANGE：量程上限 VLRANGE：量程下限 SIM_ON：等于1 时激活仿真功能 SIM_V：仿真值 SUBS_ON：等于1 时激活“当通道故障时输出等于替代值“功能 SUBS_V：输出的替代值（模拟量） QBAD：通道的诊断。等于1 表示通道故障 V：输出值 QUALITY：过程值的质量代码 2． CH_AO MODE: 系统生成，表示信号/通道类型。用户不修改。 U：输入值 UHRANGE：量程上限 ULRANGE：量程下限 QBAD：通道的诊断。等于1 表示通道故障 VALUE：输出通道地址 2 QUALITY：过程值的质量代码 3．CH_DI MODE: 系统生成，表示信号/通道类型。用户不修改。 VALVE：连接输入通道地址 SIM_ON：等于1 时激活仿真功能 SIM_V：仿真值 SUBS_ON：等于1 时激活“当通道故障时输出等于替代值“功能 SUBS_V：输出的替代值（模拟量） QBAD：通道的诊断。等于1 表示通道故障 Q：输出值 QUALITY：过程值的质量代码 4．CH_DO MODE: 系统生成，表示信号/通道类型。用户不修改。 I：输入值 QBAD：通道的诊断。等于1 表示通道故障 VALUE：输出通道地址 3 QUALITY：过程值的质量代码 SIM_ON：等于1 时激活仿真功能 SIM_V：仿真值 QBAD：通道的诊断。等于1 表示通道故障 VALUE：输出通道的地址 QUALITY：过程值的质量代码 控制块： 1．模拟量监视 MEAS_MON CSF：控制系统故障。连接通道的QBAD 引脚 U：过程值输入（PV） QC_U：过程值的质量代码 U_AH：报警高高限 U_WH：报警高限 U_WL：报警低限 U_AL：报警低低限 HYS：偏差 QH_ALM：高高报警输出（红色报警） QL_ALM：低低报警输出（红色报警） QH_WRN：高报警输出（黄色报警） QL_WRN：低报警输出（黄色报警） 4 2．数字量监视：DIG_MON I：过程值 QC_I：过程值的质量代码 CSF：控制系统故障。连接 QBAD MSG_CLAS：报警级别，范围从 1-8。选择八条报警信息中的那一条作为报警输出。 Q：过程值输出。Q=I 3．PID: CTRL_PID GAIN：比例 5 TN：积分时间常数 TV：微分时间常数 PV_IN 过程值 QC_PV_IN：过程值的质量代码 CSF：控制系统故障 SP_TRK_ON：设定值跟踪过程值 SP_EXT：外部输入/程序输入的设定值 SPEXTHLM：外给定 SP 的高限 SPEXTLLM：外给定 SP 的低限 LIOP_INT_SEL ：决定是程序还是操作员具有选择内给定/外给定的权限 SPEXON_L：...
