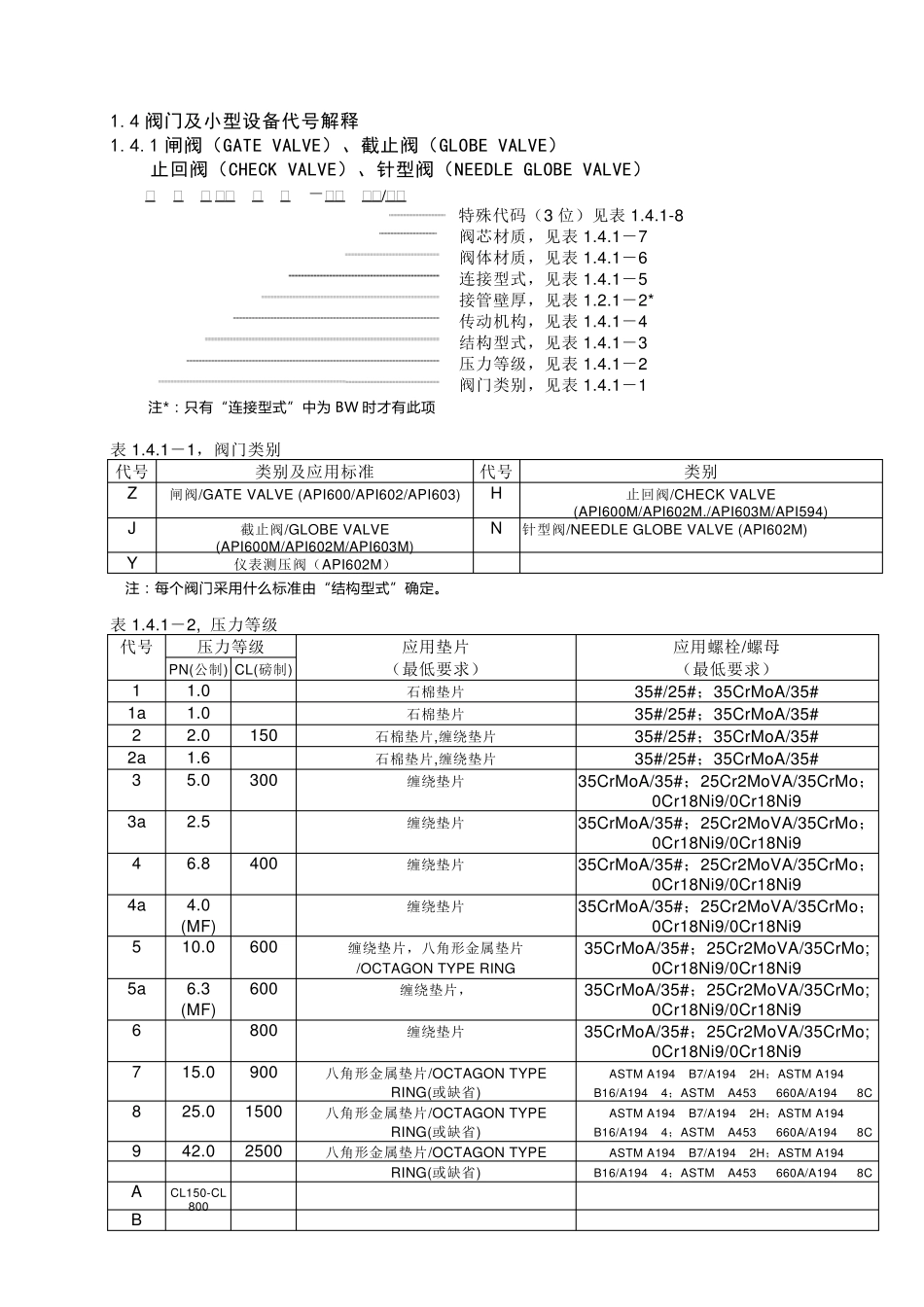

1.4 阀门及小型设备代号解释 1.4.1 闸阀(GATE VALVE)、截止阀(GLOBE VALVE) 止回阀(CHECK VALVE)、针型阀(NEEDLE GLOBE VALVE)       - / 特殊代码(3 位)见表 1.4.1-8 阀芯材质,见表 1.4.1-7 阀体材质,见表 1.4.1-6 连接型式,见表 1.4.1-5 接管壁厚,见表 1.2.1-2* 传动机构,见表 1.4.1-4 结构型式,见表 1.4.1-3 压力等级,见表 1.4.1-2 阀门类别,见表 1.4.1-1 注 *: 只 有 “连接型式”中为 BW 时才有 此项 表 1.4.1-1,阀门类别 代号 类别及应用标准 代号 类别 Z 闸阀/GATE VALVE (API600/API602/API603) H 止回阀/CHECK VALVE (API600M/API602M./API603M/API594) J 截止阀/GLOBE VALVE (API600M/API602M/API603M) N 针型阀/NEEDLE GLOBE VALVE (API602M) Y 仪表测压阀(API602M) 注 : 每个阀门采用什么标准由“结构型式”确定。 表 1.4.1-2, 压力等级 代号 压力等级 应用垫片 应用螺栓/螺母 PN(公制) CL(磅制) (最低要求) (最低要求) 1 1.0 石棉垫片 35#/25#;35CrMoA/35# 1a 1.0 石棉垫片 35#/25#;35CrMoA/35# 2 2.0 150 石棉垫片,缠绕垫片 35#/25#;35CrMoA/35# 2a 1.6 石棉垫片,缠绕垫片 35#/25#;35CrMoA/35# 3 5.0 300 缠绕垫片 35CrMoA/35#;25Cr2MoVA/35CrMo; 0Cr18Ni9/0Cr18Ni9 3a 2.5 缠绕垫片 35CrMoA/35#;25Cr2MoVA/35CrMo; 0Cr18Ni9/0Cr18Ni9 4 6.8 400 缠绕垫片 35CrMoA/35#;25Cr2MoVA/35CrMo; 0Cr18Ni9/0Cr18Ni9 4a 4.0 缠绕垫片 35CrMoA/35#;25Cr2MoVA/35CrMo; (MF) 0Cr18Ni9/0Cr18Ni9 5 10.0 600 缠绕垫片,八角形金属垫片 35CrMoA/35#;25Cr2MoVA/35CrMo; /OCTAGON TYPE RING 0Cr18Ni9/0Cr18Ni9 5a 6.3 600 缠绕垫片, 35CrMoA/35#;25Cr2MoVA/35CrMo; (MF) 0Cr18Ni9/0Cr18Ni9 6 800 缠绕垫片 35CrMoA/35#;25Cr2MoVA/35CrMo; 0Cr18Ni9/0Cr18Ni9 7 15.0 900 八角形金属垫片/OCTAGON TYPE ASTM A194 B7/A194 2H;ASTM A194 RING(或缺省) B16/A194 4;ASTM A453 660A/A194 8C 8 25.0 1500 八角形金属垫片/OCTAGON TYPE ASTM A194 B7/A194 2H;ASTM A194 RING(或缺省) B16/A194 4;ASTM A453 660A/A194 8C 9 42.0 2500 八角形金属垫片/OCTAGON TYPE ASTM A194...
