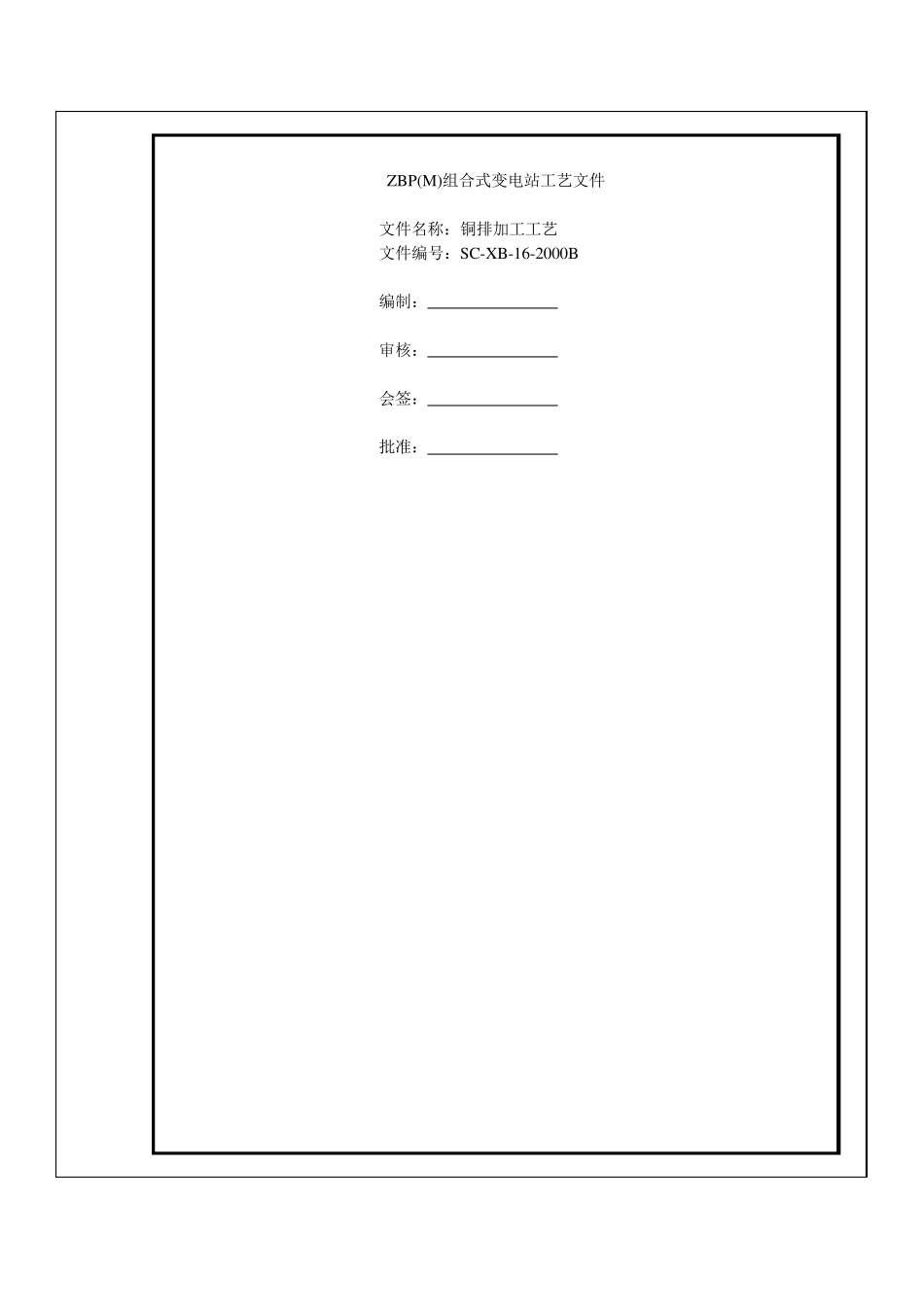

ZBP(M)组合式变电站工艺文件 文件名称:铜排加工工艺 文件编号:SC-XB-16-2000B 编制: 审核: 会签: 批准: 1、适用范围 本工艺文件适用于我厂生产的高低压成套开关设备及控制设备一次母线的制作和安装。 2、引用标准 GB7251.1-97 低压成套开关设备和控制设备 GB11022-1999 高压开关设备通用技术条件 GB3906-91 3~35KV 交流金属封闭开关 设备 GB-J149-90 电器装置安装工程母线装置施工及验收规范 GB/T2681-81 电工成套装置中的导线颜色 JB/T2436.2-94 导线用铜压接端头第二部分:10~300mm2 GB5585.1~3-1985 电工用铜、铝及其合金母线一般规定 DL/T404-1997 户内交流高压开关柜订货技术条件 3、使用设备和工具 3.1 设备 a. 母线加工机 b. 母排轧平机 c. 台钻 d. 平台 e. 台虎钳 3.2 工具 a. 手电钻 b. 铁榔头 c. 木榔头 d. 板锉 e. 半圆锉 f. 圆锉 g. 钢板尺 h. 盒尺 i. 角尺 j. 冷压钳 北京科锐配电自动化股份有限公司研发中心 铜排加工工艺 共 12 页 第 1 页 k. 克丝钳 l. 断线钳 m. 剥线钳 n. 尖嘴钳 o. 圆嘴钳 p. 搬手 q. 套管搬手 r. 力矩搬手 s. 螺丝刀 t. 电工刀 u. 热吹风 v. 壁纸刀 4、使用材料 铜排(TMY) 5、工艺准备 5.1 按设计图纸和生产任务单,考虑最佳方案。 5.2 检查一次电器元件、附件型号规格是否符合图纸及材料单的要求,产品许可证、合格证是否齐全。 5.3 母线的选择 5.3.1 主母线的规格及材质按设计图纸,分支母线材质无特殊要求时与主回路母线相同。 5.3.2 分支回路母线(导线)的选择,按图中标注线径选择,如未标注则按断路器脱扣器电流选择。 5.3.3 主回路或分支回路选用母线时,依据额定电流在表 2、表 3 中选用不小于该载流量的截面规格。 5.3.5 低压配电装置的接地母线(PE)应符合表 1 的要求。 北京科锐配电自动化股份有限公司箱变部 ZBP(M)组合式变电站工艺文件 铜排加工工艺 共 12 页 第 2 页 表1 保护导体的最小截面 mm2 装置的相导线的截面S 相应的保护导体的最小截面 S≤16 S 16<S≤35 16 35<S≤400 S/2 400<S≤800 200 S>800 S/4 5.3.6 高压配电装置的接地母线截面应不小于30mm2,过门接地线不小于4mm2。 5.3.7 母线的表面应光洁、平整、无裂纹、无夹杂物。 表2 单条矩形母线载流量 母线截面 最大容许持续电流(A) 40℃ 平放 竖放 mm2...
