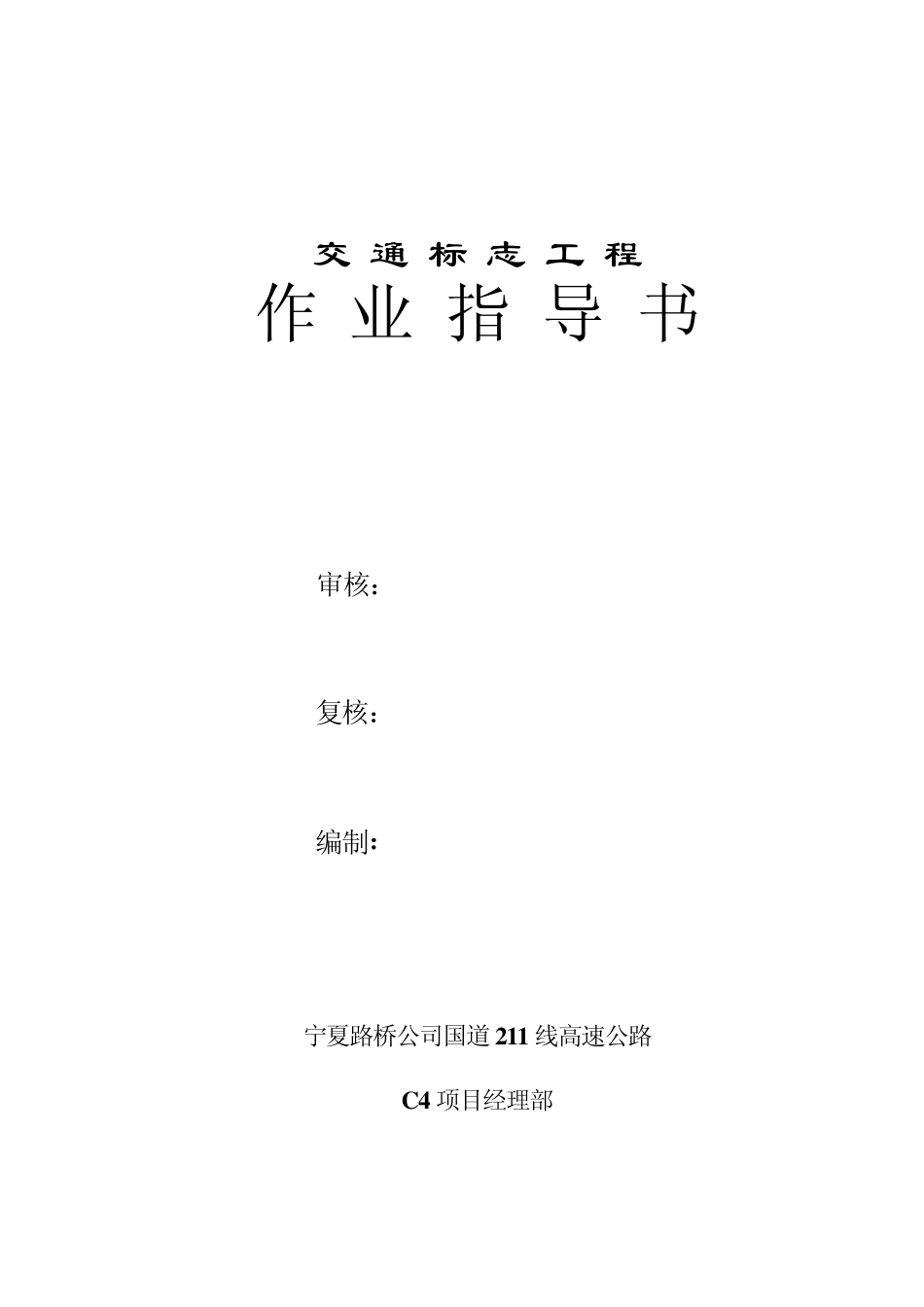

标志、标牌作业指导书

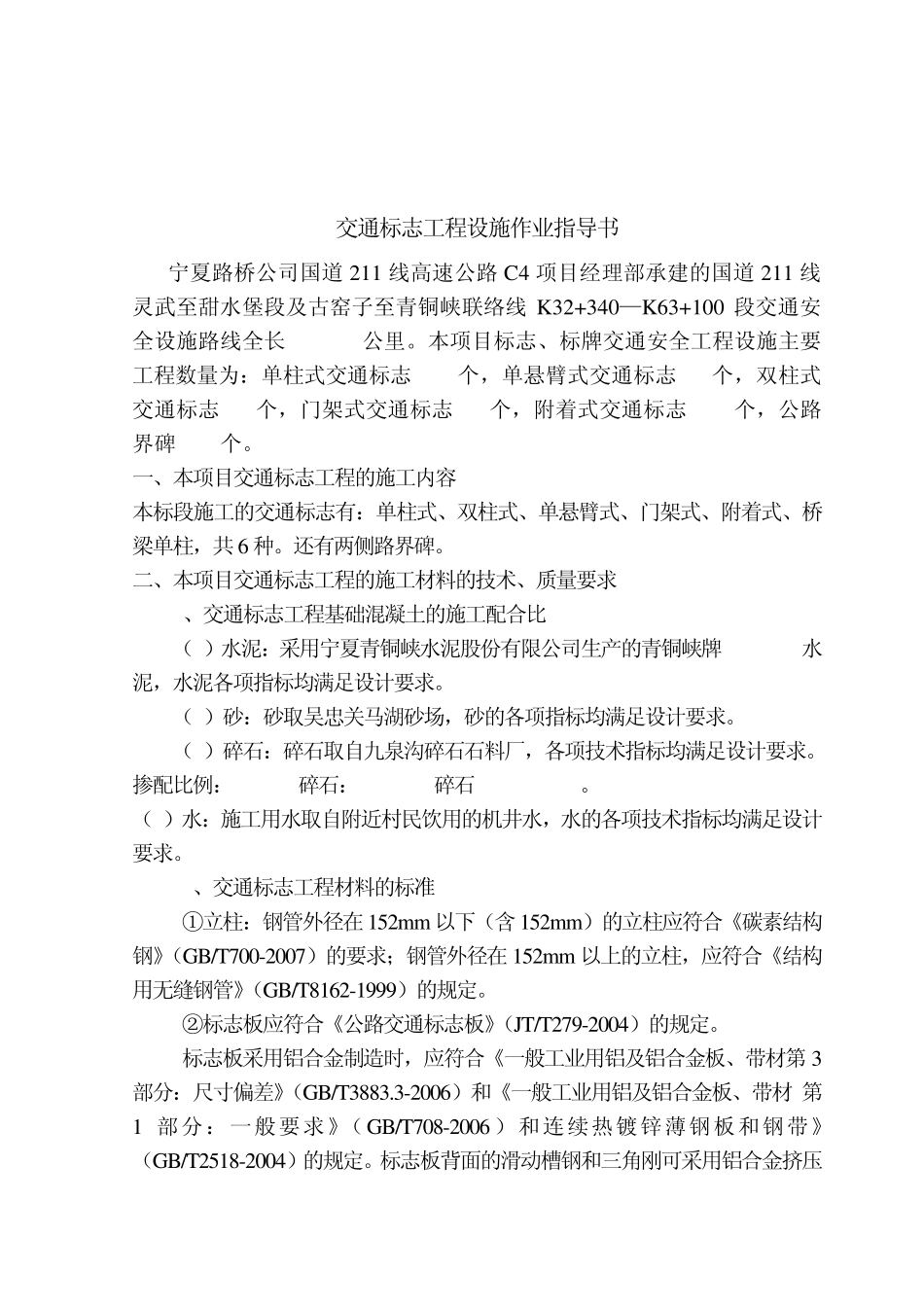

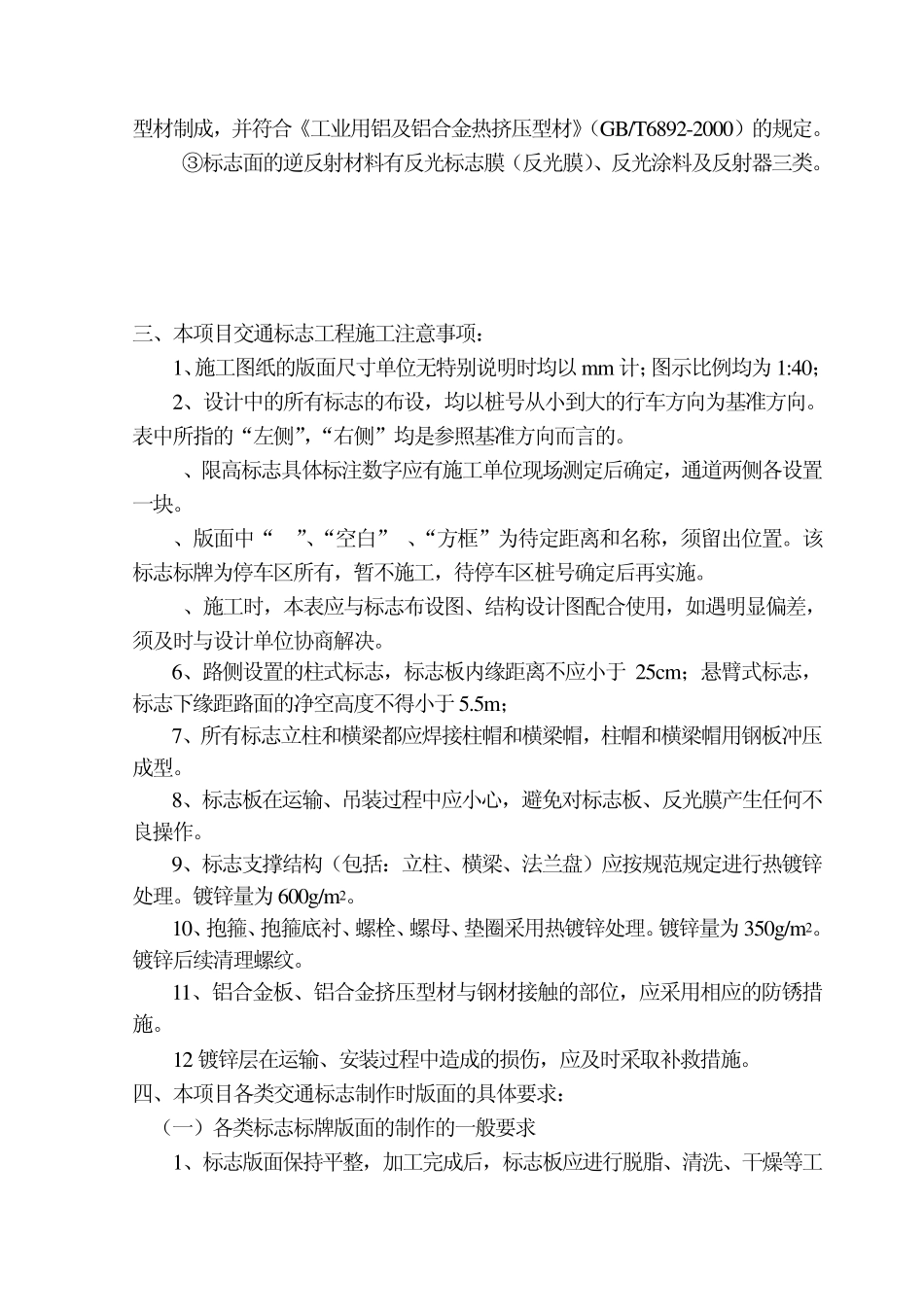

交 通 标 志 工 程 作 业 指 导 书 审核： 复核： 编制： 宁夏路桥公司国道 211 线高速公路 C 4 项目经理部 交通标志工程设施作业指导书 宁夏路桥公司国道211 线高速公路C4 项目经理部承建的国道211 线灵武至甜水堡段及古窑子至青铜峡联络线K32+340—K63+100 段交通安全设施路线全长 34.76公里。本项目标志、标牌交通安全工程设施主要工程数量为：单柱式交通标志288个，单悬臂式交通标志34个，双柱式交通标志39个，门架式交通标志13个，附着式交通标志512个，公路界碑 250个。 一、本项目交通标志工程的施工内容 本标段施工的交通标志有：单柱式、双柱式、单悬臂式、门架式、附着式、桥梁单柱，共 6 种。还有两侧路界碑。 二、本项目交通标志工程的施工材料的技术、质量要求 1、交通标志工程基础混凝土的施工配合比 （1）水泥：采用宁夏青铜峡水泥股份有限公司生产的青铜峡牌 P.C32.5水泥，水泥各项指标均满足设计要求。 （2）砂：砂取吴忠关马湖砂场，砂的各项指标均满足设计要求。 （3）碎石：碎石取自九泉沟碎石石料厂，各项技术指标均满足设计要求。掺配比例：5-10mm碎石：10-20mm碎石 mm=40%:60%。 （4）水：施工用水取自附近村民饮用的机井水，水的各项技术指标均满足设计要求。 2、交通标志工程材料的标准 ①立柱：钢管外径在 152mm 以下（含 152mm）的立柱应符合《碳素结构钢》（GB/T700-2007）的要求；钢管外径在 152mm 以上的立柱，应符合《结构用无缝钢管》（GB/T8162-1999）的规定。 ②标志板应符合《公路交通标志板》（JT/T279-2004）的规定。 标志板采用铝合金制造时，应符合《一般工业用铝及铝合金板、带材第 3部分：尺寸偏差》（GB/T3883.3-2006）和《一般工业用铝及铝合金板、带材 第1 部分：一般要求》（GB/T708-2006 ）和连续热镀锌薄钢板和钢带》（GB/T2518-2004）的规定。标志板背面的滑动槽钢和三角刚可采用铝合金挤压 型材制成，并符合《工业用铝及铝合金热挤压型材》（GB/T6892-2000）的规定。 ③标志面的逆反射材料有反光标志膜（反光膜）、反光涂料及反射器三类。 三、本项目交通标志工程施工注意事项： 1、施工图纸的版面尺寸单位无特别说明时均以m m 计；图示比例均为1:40； 2、设计中的所有标志的布设，均以桩号从小到大的行车方向为基准方向。表中所指的“左侧”，“右侧”均是参照基准方向而言的。 3、限高标志具体标注数字应有施工单位现场测定后确...
