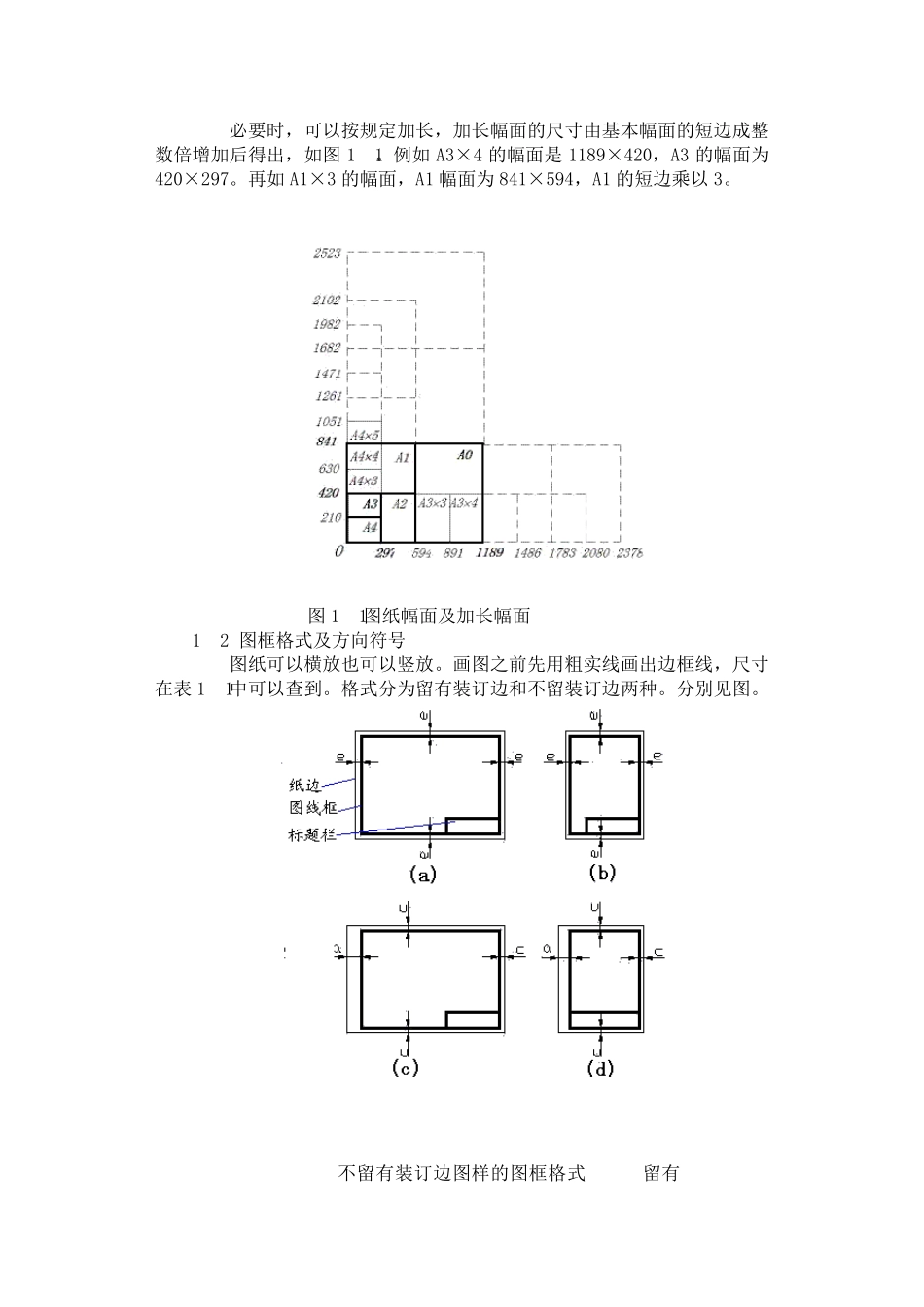

标题栏规定尺寸 国家标准《机械制图》是我国颁布的一项重要技术指标,它统一规定了生产和设计部门所共同遵守的画图规则,每个工程技术人员国家在绘制工程图样时必须严格遵守这些规定。 1.图纸幅面与格式(GB/T14689-1993)1.1 图纸幅面 制图时应优先选用国标规定的图纸幅面尺寸,幅面尺寸见表1-1。 表1-1图纸幅面尺寸 幅面代号 A0 A1 A2 A3 A4 幅面尺寸(B×L) 841×1189 594×841 420×594 297×420 210×297 周 边 尺寸 e 20 10 c 10 5 a 25 必要时,可以按规定加长,加长幅面的尺寸由基本幅面的短边成整数倍增加后得出,如图1-1。例如A3×4 的幅面是 1189×420,A3 的幅面为420×297。再如A1×3 的幅面,A1 幅面为 841×594,A1 的短边乘以3。 图1-1图纸幅面及加长幅面 1.2 图框格式及方向符号 图纸可以横放也可以竖放。画图之前先用粗实线画出边框线,尺寸在表 1.1中可以查到。格式分为留有装订边和不留装订边两种。分别见图。 (a)(b)不留有装订边图样的图框格式(c)(d)留有装订边图样的图框格式 图1-2图框格式 为了使图样复制与缩微摄影时定位方便,各号图纸均应在图纸各边长的中点处分别画出对中符号。对中符号用粗实线绘制,长度从纸边界伸入图框内 5mm。同时为明确绘图与看图时图纸的方向,应在图纸的下边对中符号处画一个方向符号。 图1-3对中符号与看图方向符号 1.3标题栏 图纸上必须有标题栏。一般情况下,标题栏画在图纸的右下角,紧贴下边框线和右边框线。(如图)如需要也允许标题栏如下图所示,但此时必须加方向符号以表明绘图,看图方向。标题栏主要内容如图1-4所示。国家标准对标题栏内容并没有硬性规定,企业可以根据情况填加其它需要的内容 图1-4标题栏及明细表的格式及尺寸 2.比例(GB/T14690-93) 比例是图中图形与其实物相应要素的线性尺寸之比。作图时,应尽可能地按机件的实际大小画出以方便看图。如果机件太大或太小,可采用缩小或放大的比例画图。国家标准中推荐供优先选用的比例,如表1-2。必要时也允许采用图1-3中的比例。同一机件不同视图应采用相同的比例,比例应标准在标题栏中,个别视图采用与标题栏不同的比例,应在视图名称的下方或右侧标注比例。 例如: 表 1-2国家标准中推荐供表 1-3允许采用的比例 优先选用的比例 种类 比例 原值比例 1:1 放大比例 5:12:1 5×10n:12×10n:11×10n:1 缩小比例 1:21:5 1:2×10n1:5×10n1:1×10n 种类 比例...
