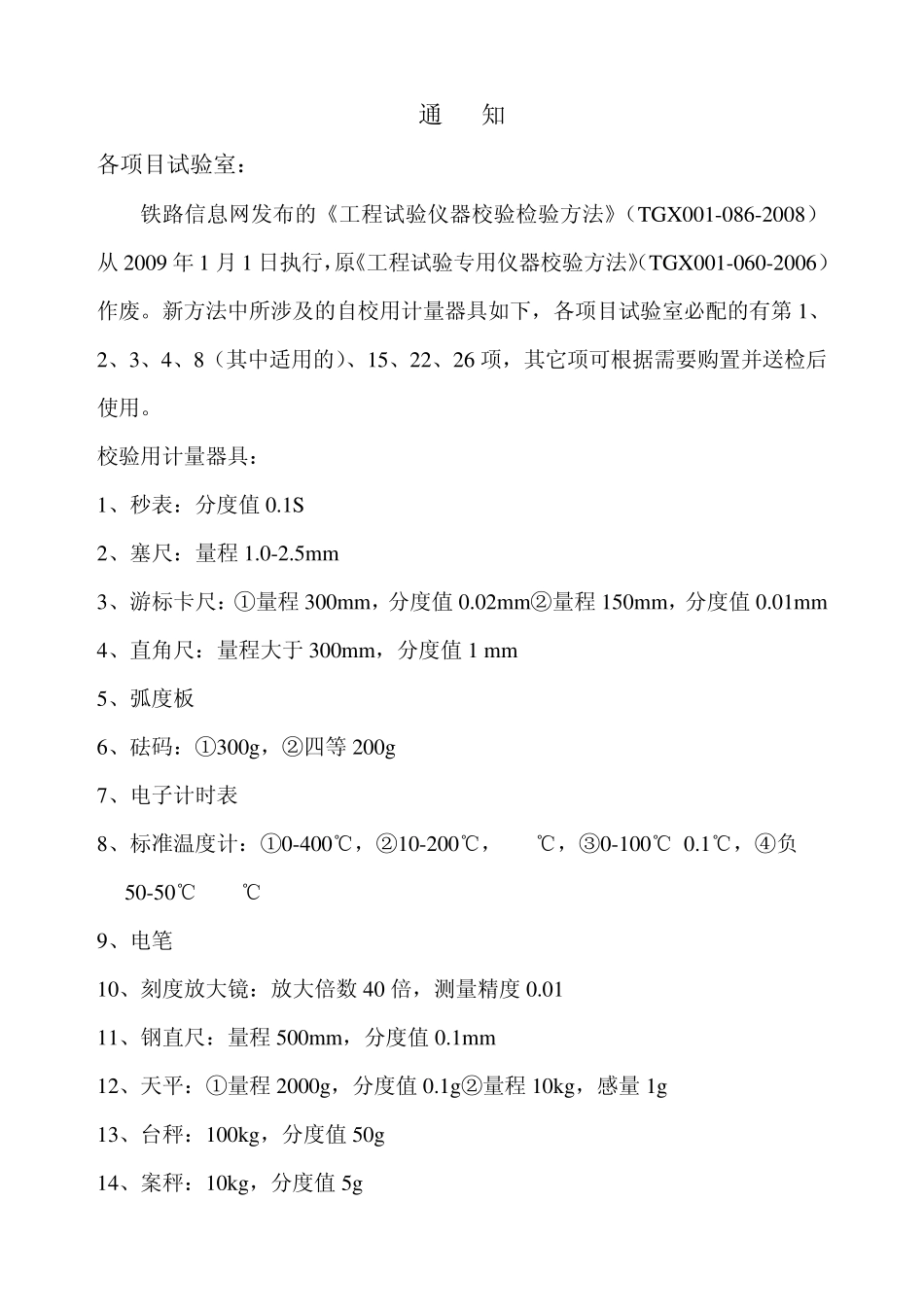

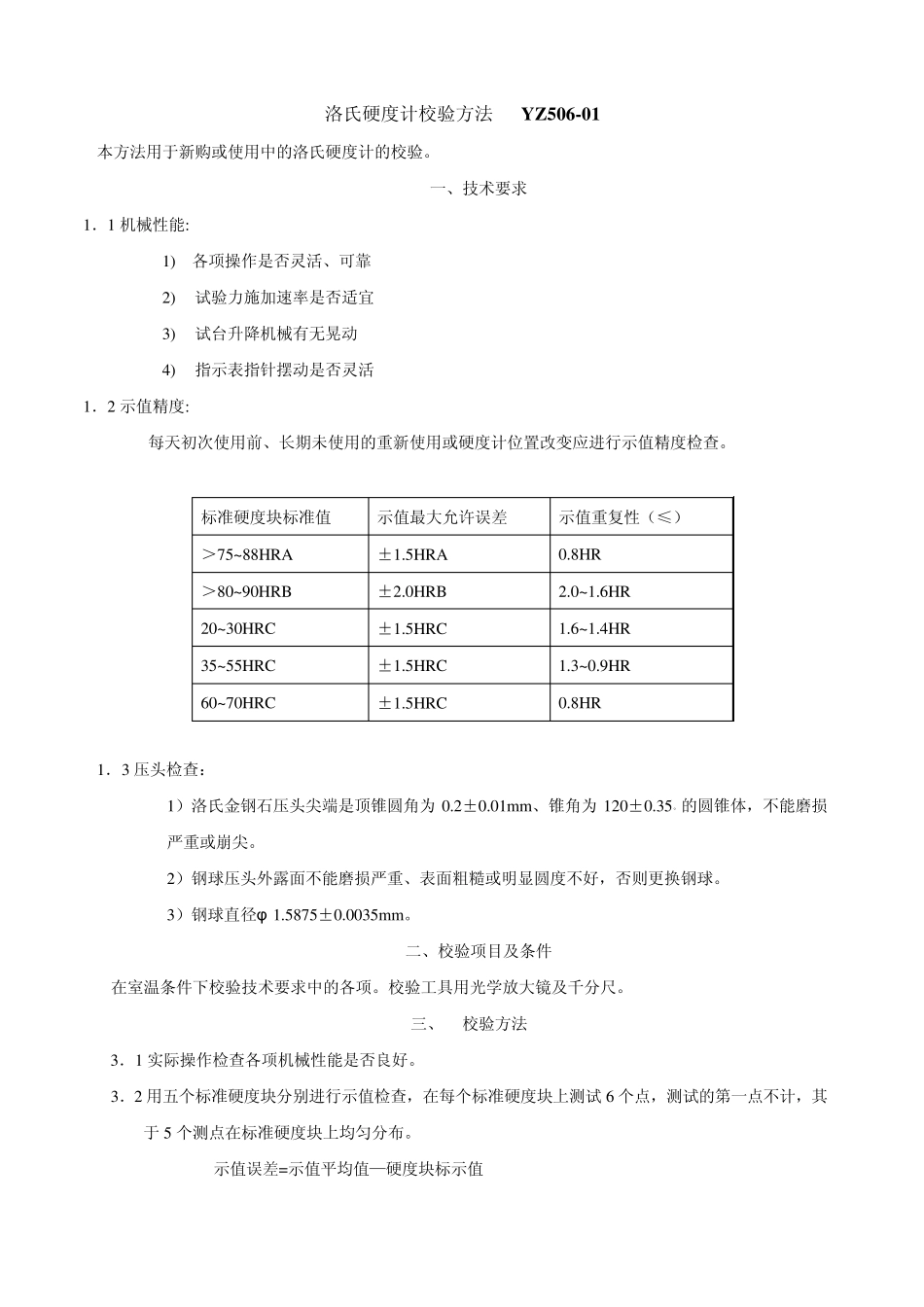

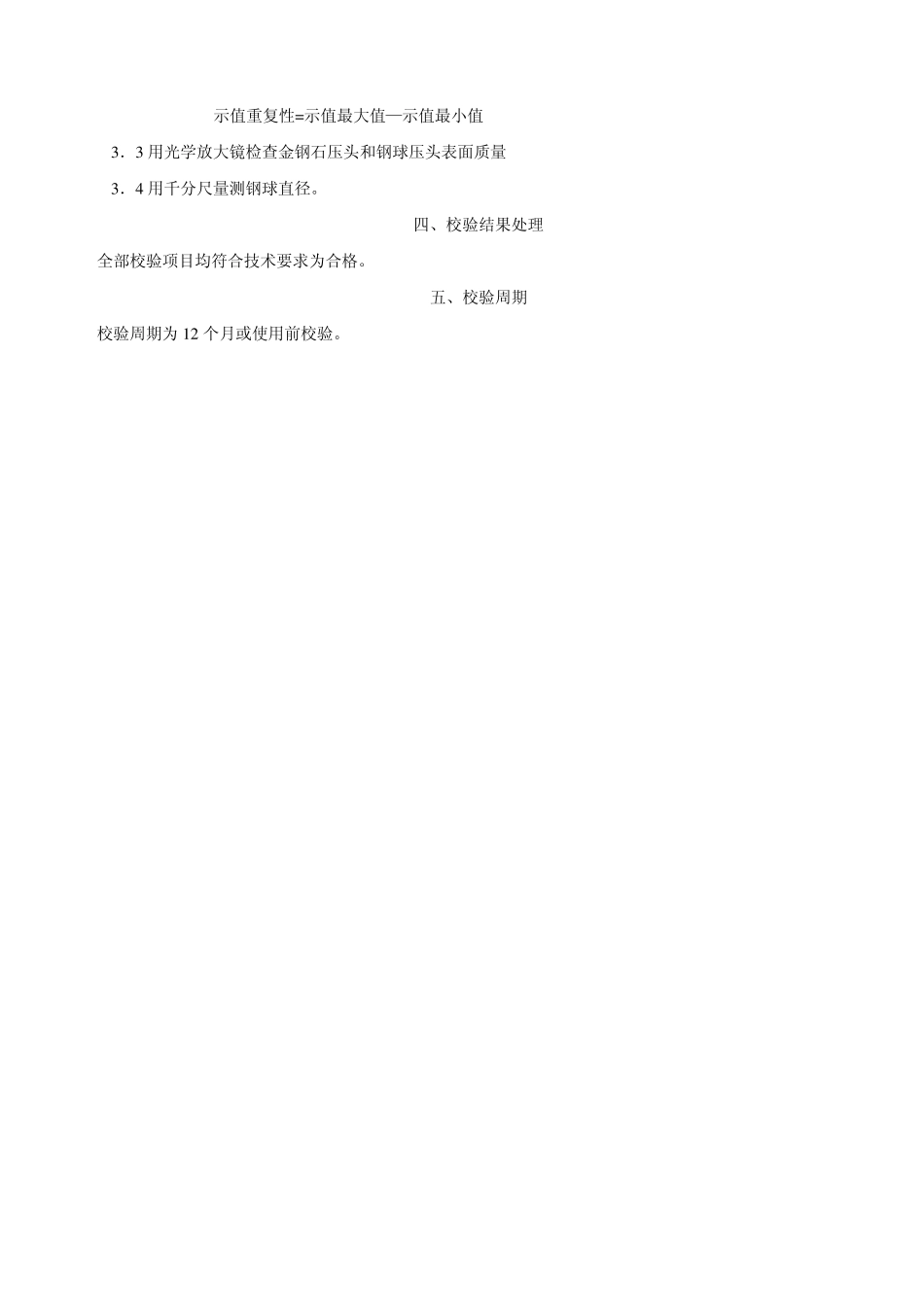

洛氏硬度计校验方法 YZ506-01 本方法用于新购或使用中的洛氏硬度计的校验。 一、技术要求 1．1 机械性能: 1) 各项操作是否灵活、可靠 2) 试验力施加速率是否适宜 3) 试台升降机械有无晃动 4) 指示表指针摆动是否灵活 1．2 示值精度: 每天初次使用前、长期未使用的重新使用或硬度计位置改变应进行示值精度检查。 1．3 压头检查： 1）洛氏金钢石压头尖端是顶锥圆角为0.2±0.01mm、锥角为120±0.35。的圆锥体，不能磨损严重或崩尖。 2）钢球压头外露面不能磨损严重、表面粗糙或明显圆度不好，否则更换钢球。 3）钢球直径φ 1.5875±0.0035mm。 二、校验项目及条件 在室温条件下校验技术要求中的各项。校验工具用光学放大镜及千分尺。 三、 校验方法 3．1 实际操作检查各项机械性能是否良好。 3．2 用五个标准硬度块分别进行示值检查，在每个标准硬度块上测试6 个点，测试的第一点不计，其于5 个测点在标准硬度块上均匀分布。 示值误差=示值平均值—硬度块标示值 标准硬度块标准值 示值最大允许误差 示值重复性（≤） ＞75~88HRA ±1.5HRA 0.8HR ＞80~90HRB ±2.0HRB 2.0~1.6HR 20~30HRC ±1.5HRC 1.6~1.4HR 35~55HRC ±1.5HRC 1.3~0.9HR 60~70HRC ±1.5HRC 0.8HR 示值重复性=示值最大值—示值最小值 3．3 用光学放大镜检查金钢石压头和钢球压头表面质量 3．4 用千分尺量测钢球直径。 四、校验结果处理 全部校验项目均符合技术要求为合格。 五、校验周期 校验周期为 12 个月或使用前校验。 通 知 各项目试验室： 铁路信息网发布的《工程试验仪器校验检验方法》（TGX001-086-2008）从2009 年1 月1 日执行，原《工程试验专用仪器校验方法》（TGX001-060-2006）作废。新方法中所涉及的自校用计量器具如下，各项目试验室必配的有第1、2、3、4、8（其中适用的）、15、22、26 项，其它项可根据需要购置并送检后使用。 校验用计量器具： 1、秒表：分度值0.1S 2、塞尺：量程1.0-2.5m m 3、游标卡尺：①量程300m m ，分度值0.02m m ②量程150m m ，分度值0.01m m 4、直角尺：量程大于300m m ，分度值1 m m 5、弧度板 6、砝码：①300g，②四等200g 7、电子计时表 8、标准温度计：①0-400℃，②10-200℃，0.5℃，③0-100℃,0.1℃，④负50-50℃,0.5℃ 9、电笔 10、刻度放大镜：放大倍数 40 倍，测量精度0.01 11、钢直尺：量程500m m ，分度值0.1m m 12、天平...
