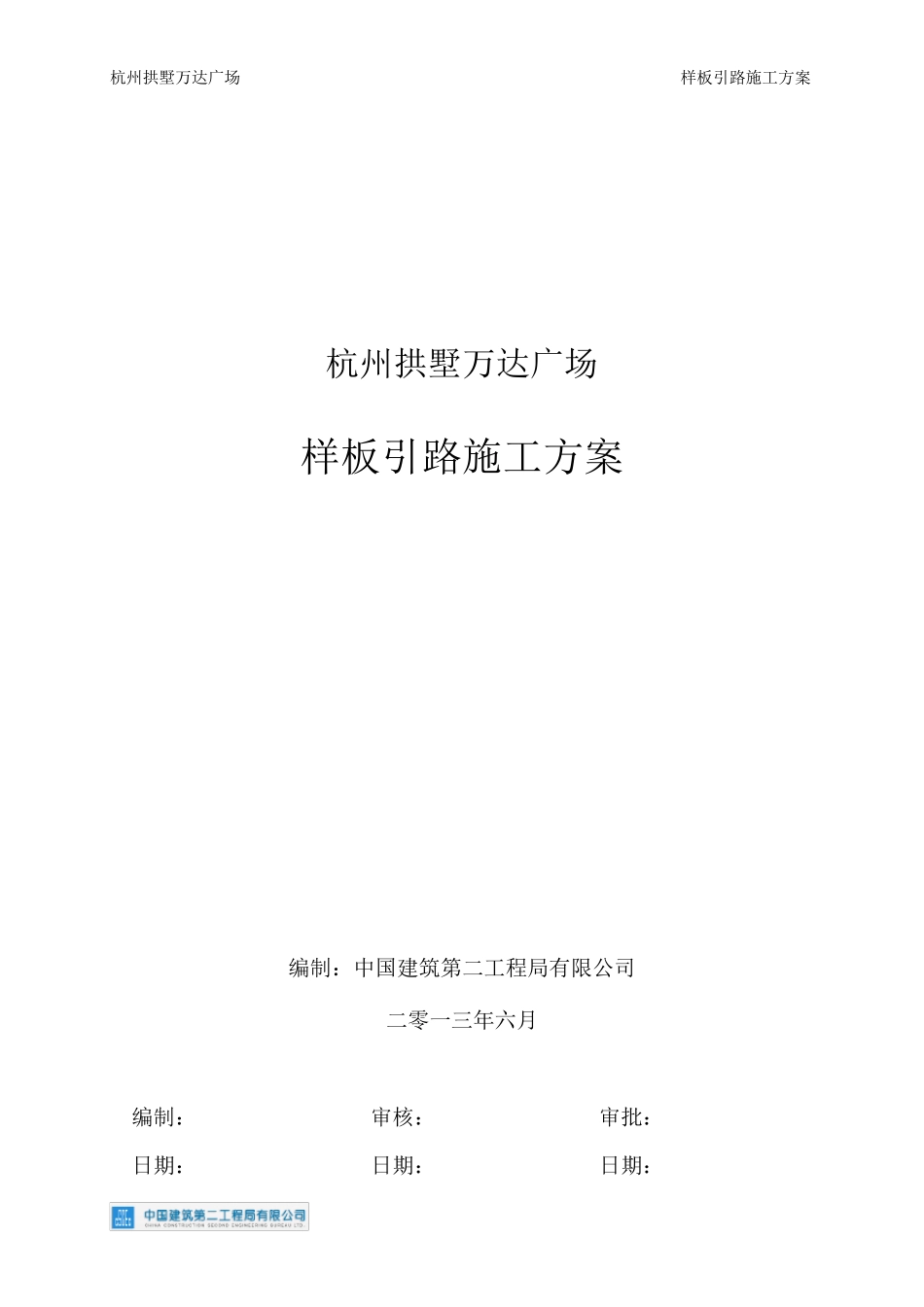

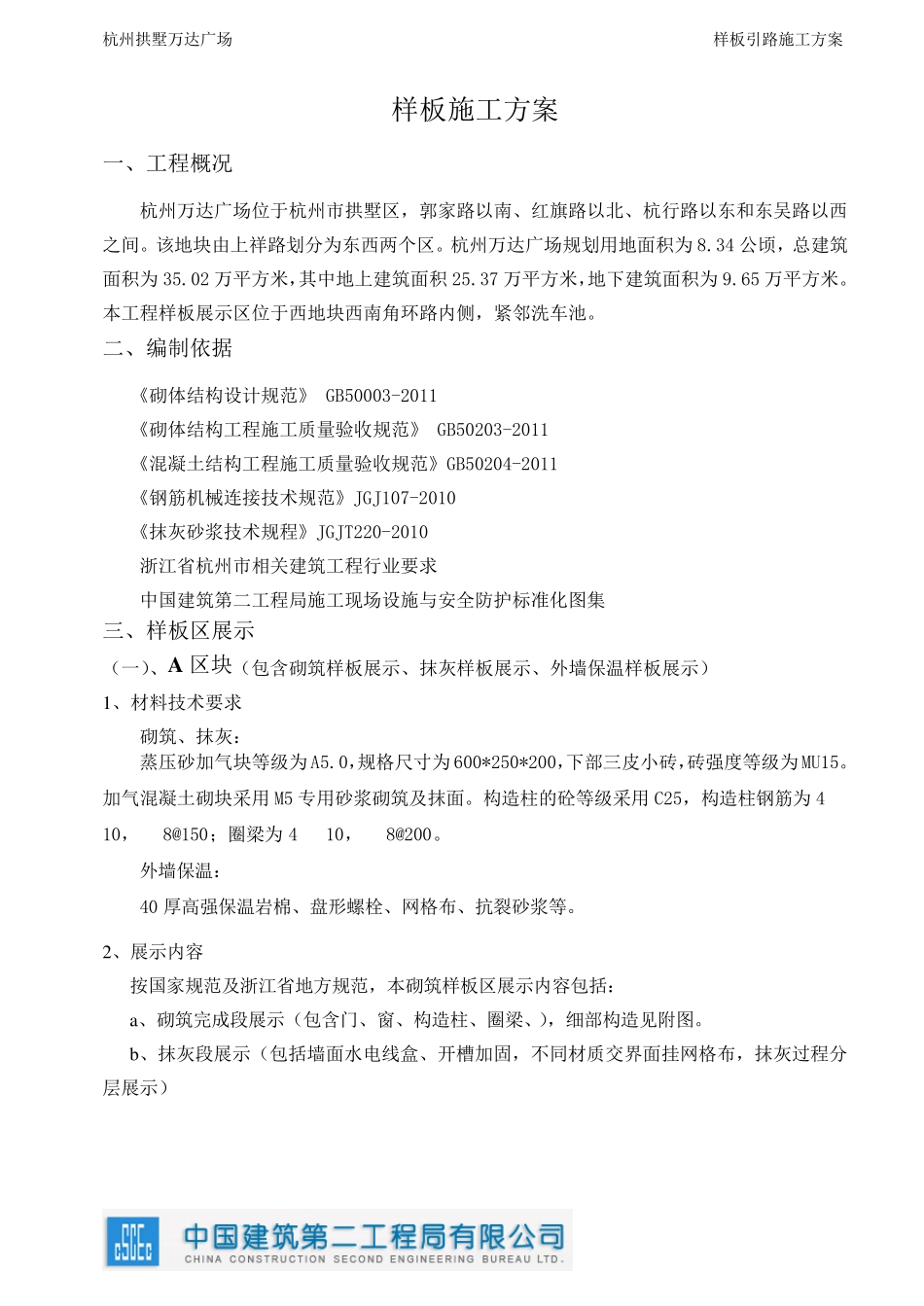

杭州拱墅万达广场 样板引路施工方案 杭州拱墅万达广场 样板引路施工方案 编制：中国建筑第二工程局有限公司 二零一三年六月 编制： 审核： 审批： 日期： 日期： 日期： 杭州拱墅万达广场 样板引路施工方案 样板施工方案 一、工程概况 杭州万达广场位于杭州市拱墅区，郭家路以南、红旗路以北、杭行路以东和东吴路以西之间。该地块由上祥路划分为东西两个区。杭州万达广场规划用地面积为 8.34 公顷，总建筑面积为 35.02 万平方米，其中地上建筑面积 25.37 万平方米，地下建筑面积为 9.65 万平方米。本工程样板展示区位于西地块西南角环路内侧，紧邻洗车池。 二、编制依据 《砌体结构设计规范》 GB50003-2011 《砌体结构工程施工质量验收规范》 GB50203-2011 《混凝土结构工程施工质量验收规范》GB50204-2011 《钢筋机械连接技术规范》JGJ107-2010 《抹灰砂浆技术规程》JGJT220-2010 浙江省杭州市相关建筑工程行业要求 中国建筑第二工程局施工现场设施与安全防护标准化图集 三、样板区展示 （一）、A 区块（包含砌筑样板展示、抹灰样板展示、外墙保温样板展示） 1、材料技术要求 砌筑、抹灰： 蒸压砂加气块等级为 A5.0，规格尺寸为 600*250*200，下部三皮小砖，砖强度等级为 MU15。加气混凝土砌块采 用 M5 专 用砂浆砌筑及 抹面。构造 柱 的 砼 等级采 用 C25，构造 柱 钢筋为 410，8@150； 圈 梁 为 410，8@200。 外墙保温： 40 厚 高 强保温岩 棉 、盘 形 螺 栓 、网 格布 、抗 裂 砂浆等。 2、展示内容 按 国家规范及 浙江省地方规范，本砌筑样板区展示内容 包括 ： a、砌筑完 成 段 展示（包含门 、窗 、构造 柱 、圈 梁 、），细 部构造 见 附 图。 b、抹灰段 展示（包括 墙面水 电 线 盒 、开 槽 加固 ，不 同 材质交 界 面挂 网 格布 ，抹灰过 程分层 展示） 杭州拱墅万达广场 样板引路施工方案 墙体保温样板展示（4 0 厚保温岩棉，做法同售楼处外墙保温做法；主要为体现保温做法工艺流程，采取分层展示：基层界面处理 → 找平层施工 → 安装岩棉板 → 抹抗裂砂浆，铺贴耐碱玻纤布 ） 门窗洞口处网格布斜铺示意图 每平方米墙面上设置 4 -6 个锚固件锚栓应按图纸排列 杭州拱墅万达广场 样板引路施工方案 c 、墙面电路管线及线盒展示（包括嵌入墙体管线盒，后开线槽、后开线槽抹灰加固处理 ） 杭...
