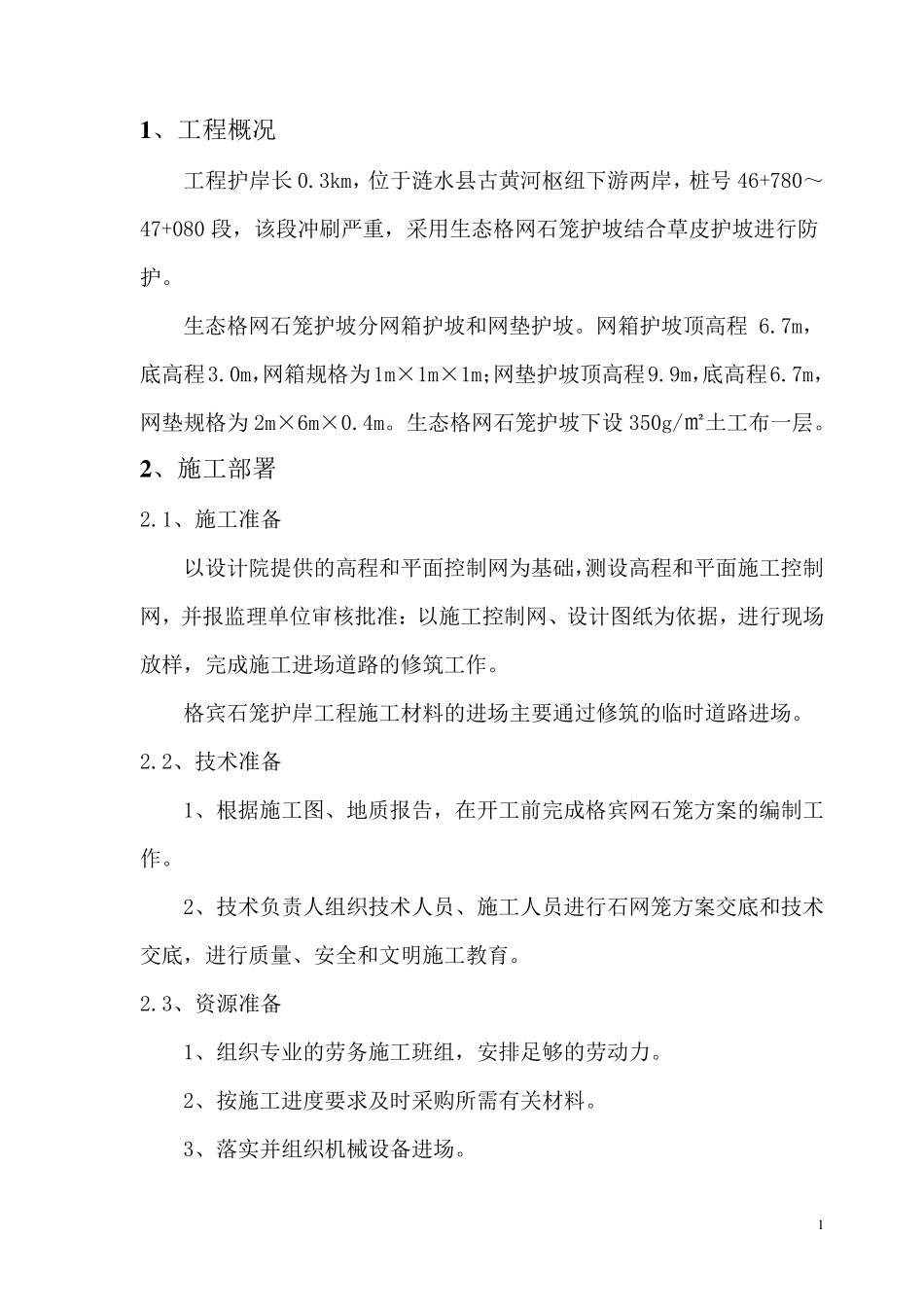

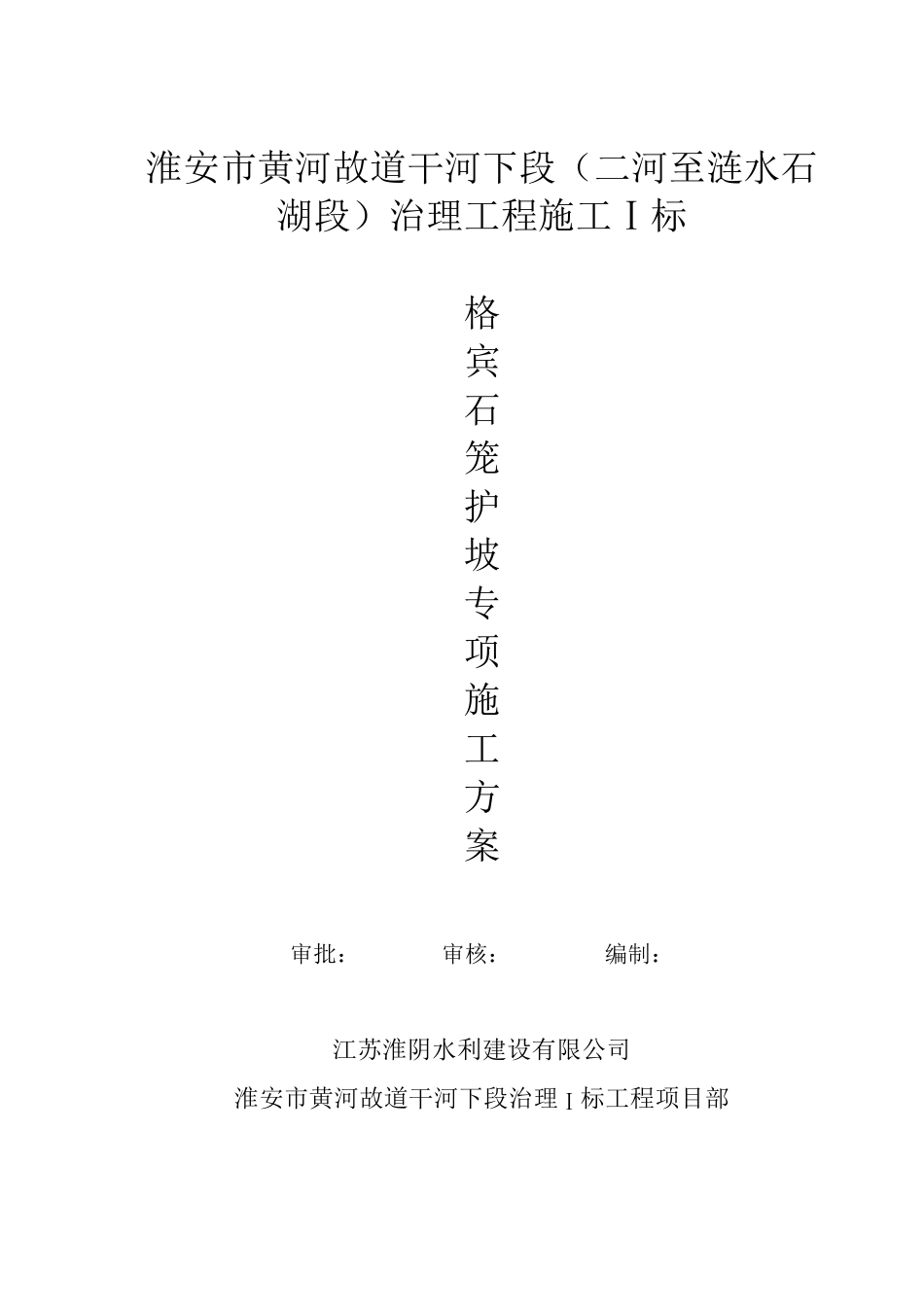

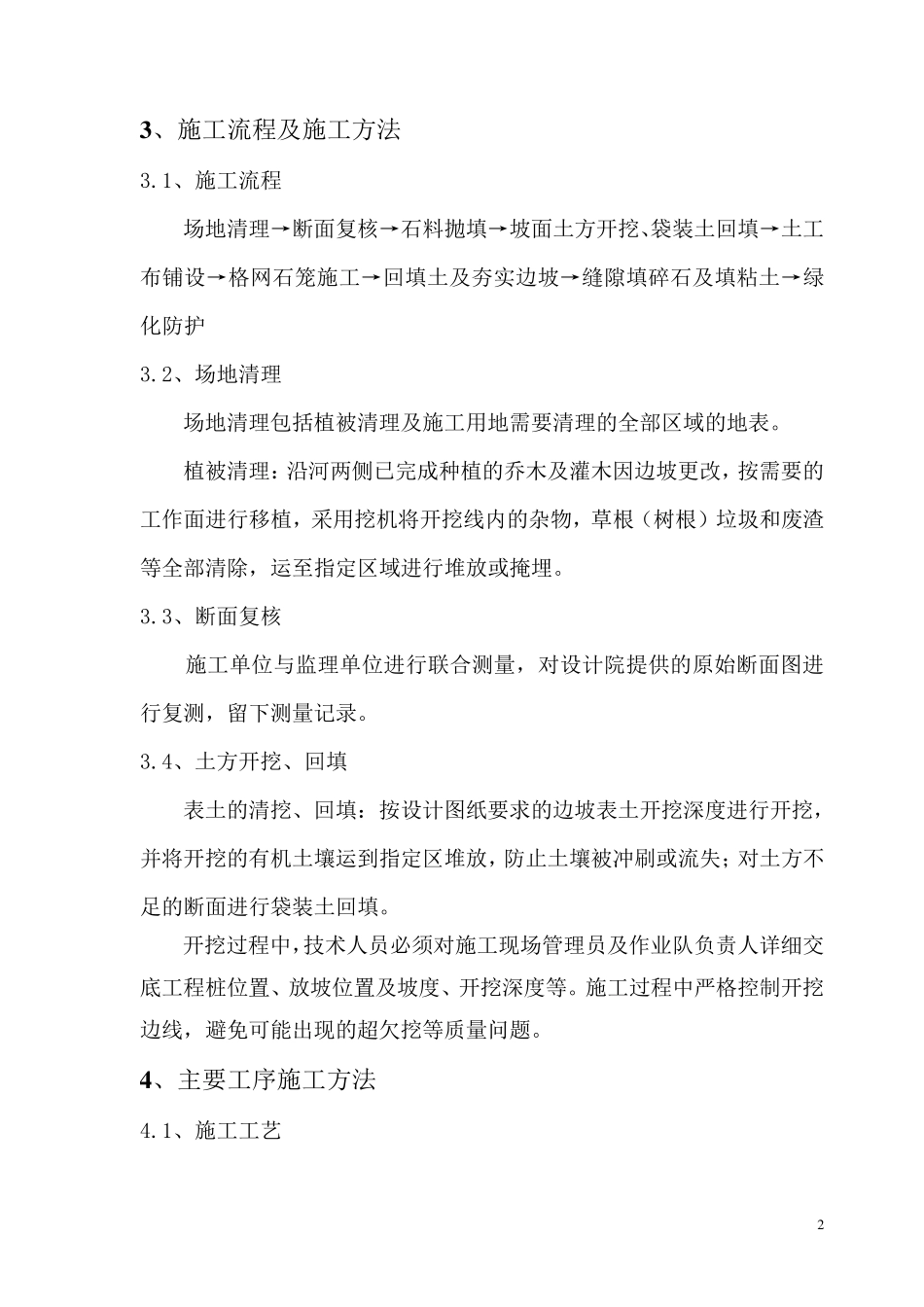

淮安市黄河故道干河下段(二河至涟水石湖段)治理工程施工Ⅰ标 格 宾 石 笼 护 坡 专 项 施 工 方 案 审批: 审核: 编制: 江苏淮阴水利建设有限公司 淮安市黄河故道干河下段治理Ⅰ标工程项目部 1 1 、工程概况 工程护岸长0.3km,位于涟水县古黄河枢纽下游两岸,桩号46+780~47+080 段,该段冲刷严重,采用生态格网石笼护坡结合草皮护坡进行防护。 生态格网石笼护坡分网箱护坡和网垫护坡。网箱护坡顶高程6.7m,底高程3.0m,网箱规格为1m×1m×1m;网垫护坡顶高程9.9m,底高程6.7m,网垫规格为2m×6m×0.4m。生态格网石笼护坡下设 350g/㎡土工布一层。 2 、施工部署 2.1、施工准备 以设计院提供的高程和平面控制网为基础,测设高程和平面施工控制网,并报监理单位审核批准:以施工控制网、设计图纸为依据,进行现场放样,完成施工进场道路的修筑工作。 格宾石笼护岸工程施工材料的进场主要通过修筑的临时道路进场。 2.2、技术准备 1、根据施工图、地质报告,在开工前完成格宾网石笼方案的编制工作。 2、技术负责人组织技术人员、施工人员进行石网笼方案交底和技术交底,进行质量、安全和文明施工教育。 2.3、资源准备 1、组织专业的劳务施工班组,安排足够的劳动力。 2、按施工进度要求及时采购所需 有 关 材料。 3、落 实 并组织机 械 设备进场。 2 3 、施工流程及施工方法 3.1、施工流程 场地清理→断面复核→石料抛填→坡面土方开挖、袋装土回填→土工布铺设→格网石笼施工→回填土及夯实边坡→缝隙填碎石及填粘土→绿化防护 3.2、场地清理 场地清理包括植被清理及施工用地需要清理的全部区域的地表。 植被清理:沿河两侧已完成种植的乔木及灌木因边坡更改,按需要的工作面进行移植,采用挖机将开挖线内的杂物,草根(树根)垃圾和废渣等全部清除,运至指定区域进行堆放或掩埋。 3.3、断面复核 施工单位与监理单位进行联合测量,对设计院提供的原始断面图进行复测,留下测量记录。 3.4、土方开挖、回填 表土的清挖、回填:按设计图纸要求的边坡表土开挖深度进行开挖,并将开挖的有机土壤运到指定区堆放,防止土壤被冲刷或流失;对土方不足的断面进行袋装土回填。 开挖过程中,技术人员必须对施工现场管理员及作业队负责人详细交底 工程桩 位置 、放坡位置 及坡度、开挖深度等。施工过程中严 格控 制 开挖边线,避 免 可 能 出 现的超 欠 挖等质 量问 题 。 4 、主...
