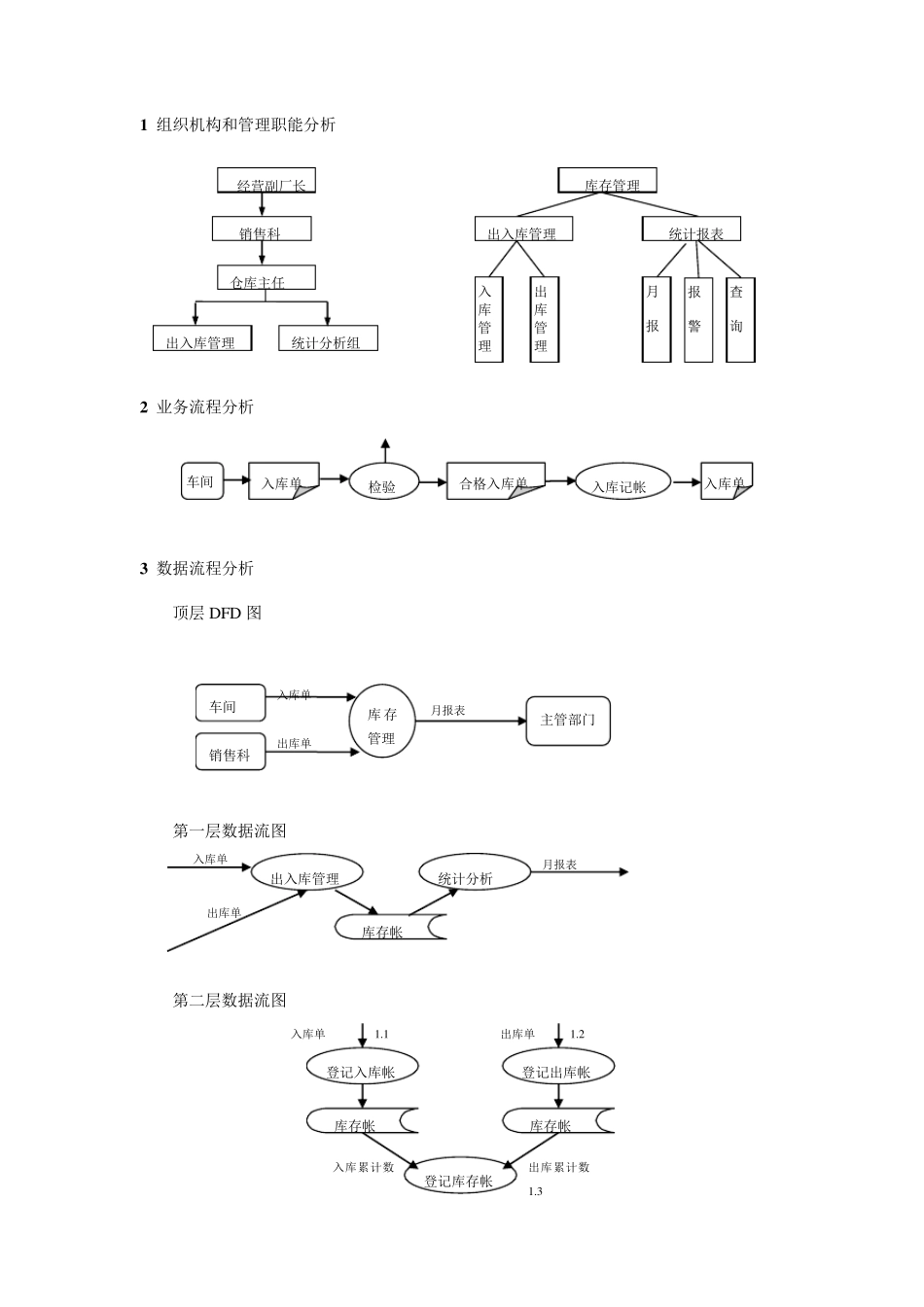

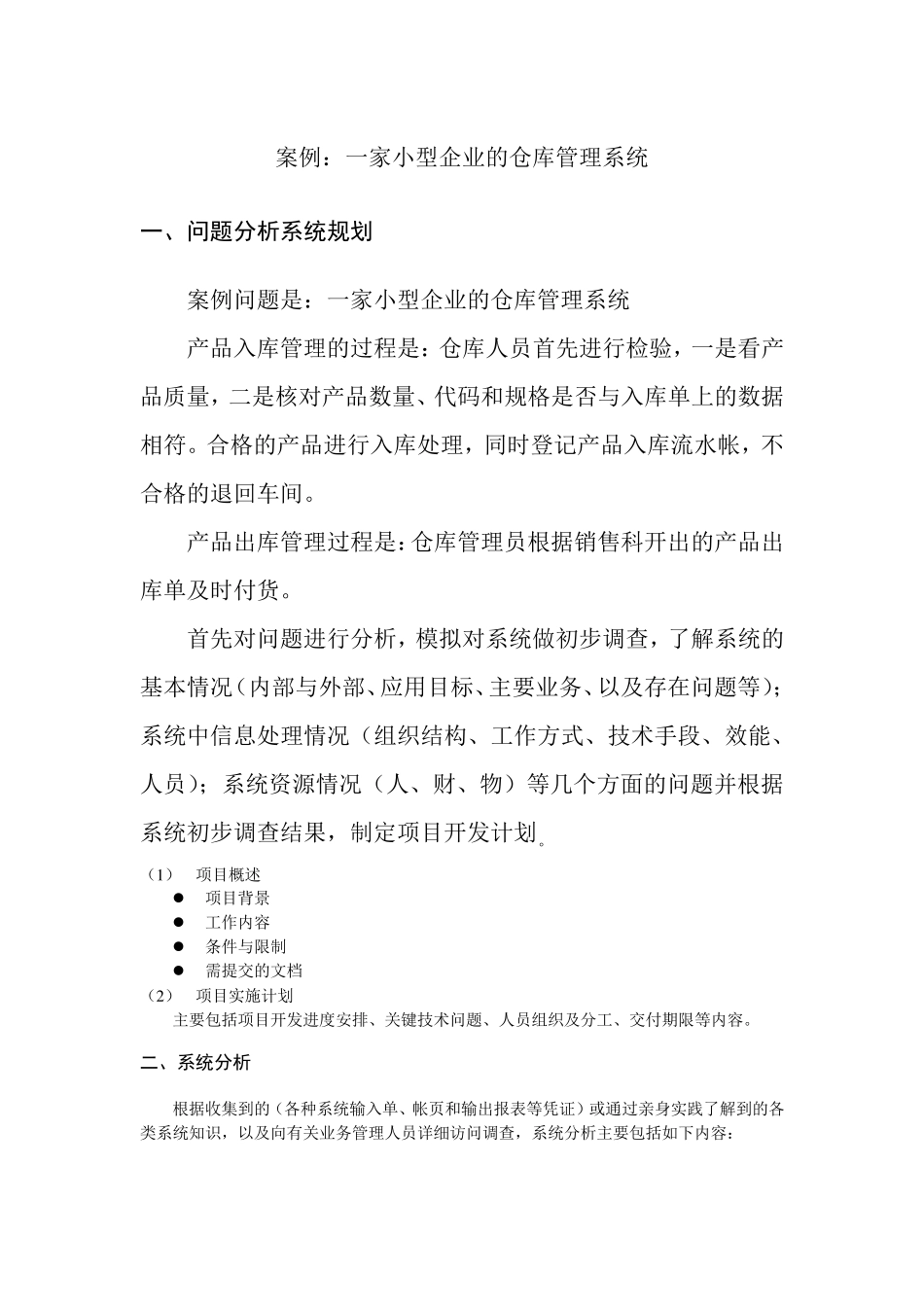

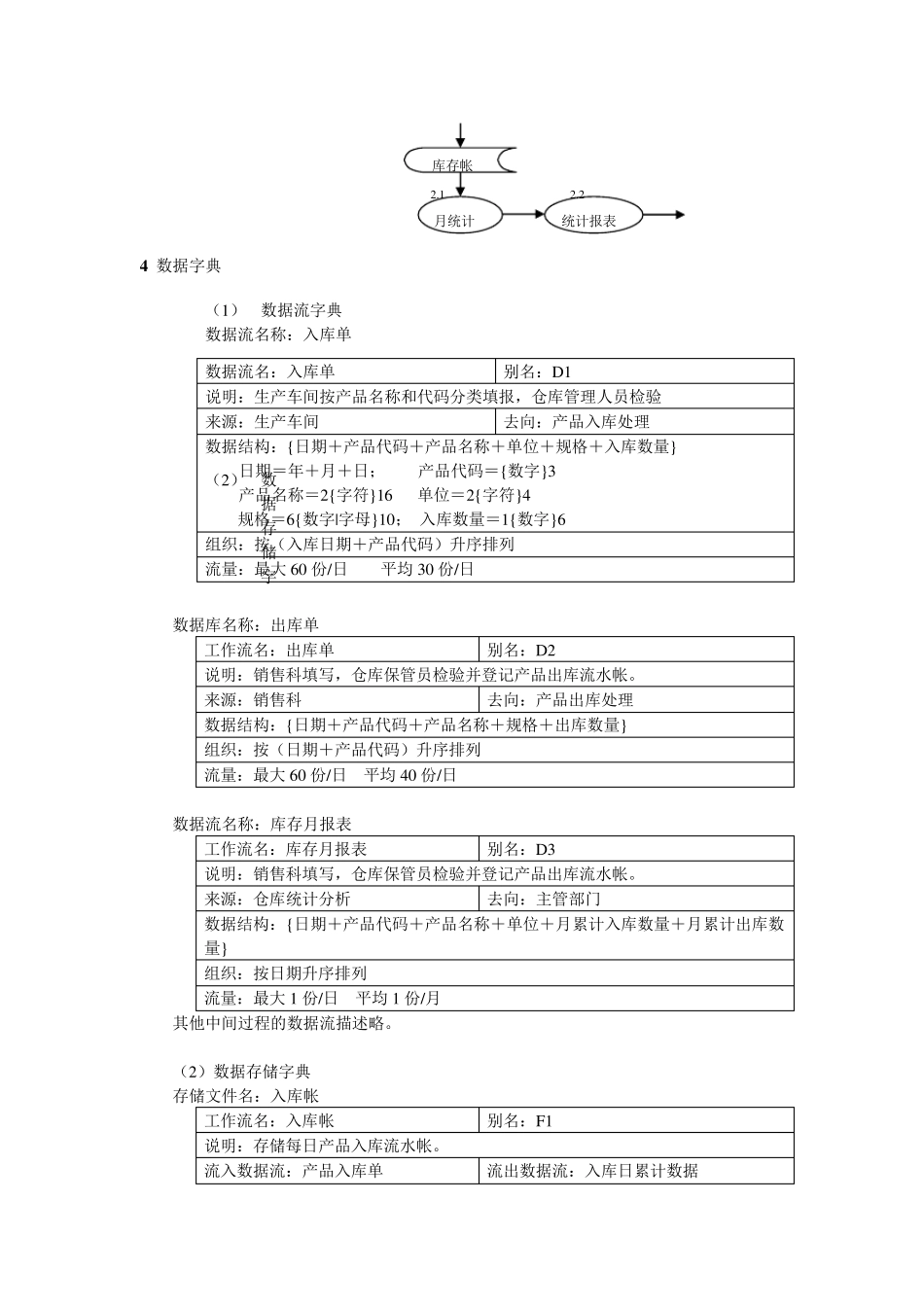

案例:一家小型企业的仓库管理系统 一、问题分析系统规划 案例问题是:一家小型企业的仓库管理系统 产品入库管理的过程是:仓库人员首先进行检验,一是看产品质量,二是核对产品数量、代码和规格是否与入库单上的数据相符。合格的产品进行入库处理,同时登记产品入库流水帐,不合格的退回车间。 产品出库管理过程是:仓库管理员根据销售科开出的产品出库单及时付货。 首先对问题进行分析,模拟对系统做初步调查,了解系统的基本情况(内部与外部、应用目标、主要业务、以及存在问题等);系统中信息处理情况(组织结构、工作方式、技术手段、效能、人员);系统资源情况(人、财、物)等几个方面的问题并根据系统初步调查结果,制定项目开发计划。 (1 ) 项目概述 项目背景 工作内容 条件与限制 需提交的文档 (2 ) 项目实施计划 主要包括项目开发进度安排 、关 键 技术问题、人员组织及分工、交付期 限等内容。 二、系统分析 根据收 集 到 的(各 种 系统输 入单、帐页 和输 出报 表 等凭 证 )或 通 过亲 身 实践 了解到 的各类 系统知 识 ,以及向 有 关 业务管理人员详 细 访 问调查,系统分析主要包括如 下 内容: 1 组织机构和管理职能分析 2 业务流程分析 3 数据流程分析 顶层DFD 图 第一层数据流图 第二层数据流图 经营副厂长 销售科 仓库主任 出入库管理 统计分析组 库存管理 出入库管理 统计报表 入库管理 出库管理 月 报 报 警 查 询 车间 入库单 检验 合格入库单 入库记帐 入库单 车间 销售科 库存管理 主管部门 入库单 出库单 月报表 出入库管理 统计分析 库存帐 入库单 出库单 月报表 登记入库帐 登记出库帐 库存帐 库存帐 登记库存帐 入库单 出库单 入库累计数出库累计数1.1 1.2 1.3 4 数据字典 (1) 数据流字典 数据流名称:入库单 (2) 数据存储字 数据库名称:出库单 工作流名:出库单 别名:D2 说明:销售科填写,仓库保管员检验并登记产品出库流水帐。 来源:销售科 去向:产品出库处理 数据结构:{日期+产品代码+产品名称+规格+出库数量} 组织:按(日期+产品代码)升序排列 流量:最大 60 份/日 平均 40 份/日 数据流名称:库存月报表 工作流名:库存月报表 别名:D3 说明:销售科填写,仓库保管员检验并登记产品出库流水帐。 来源:仓库统计分析 去向:...
