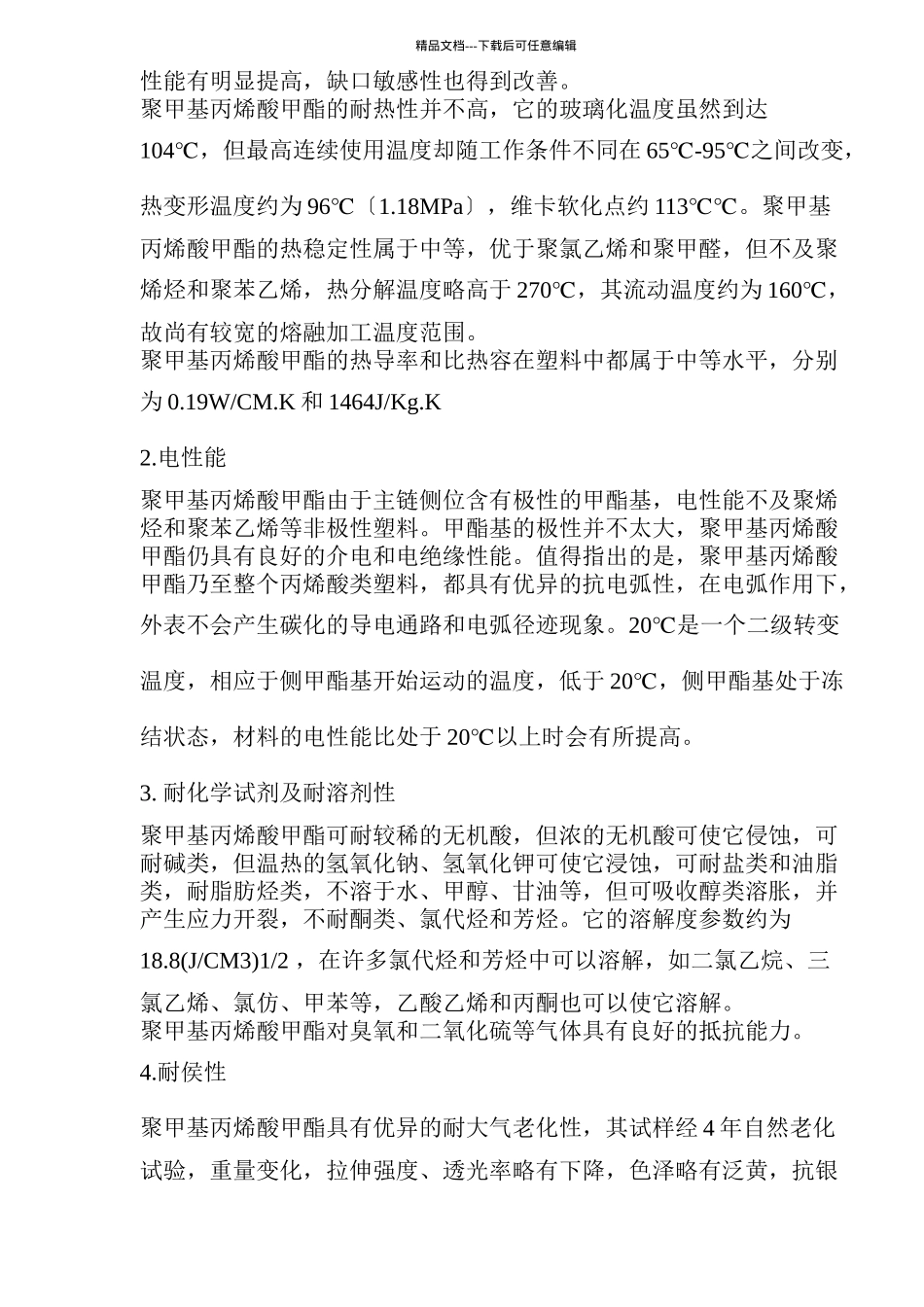

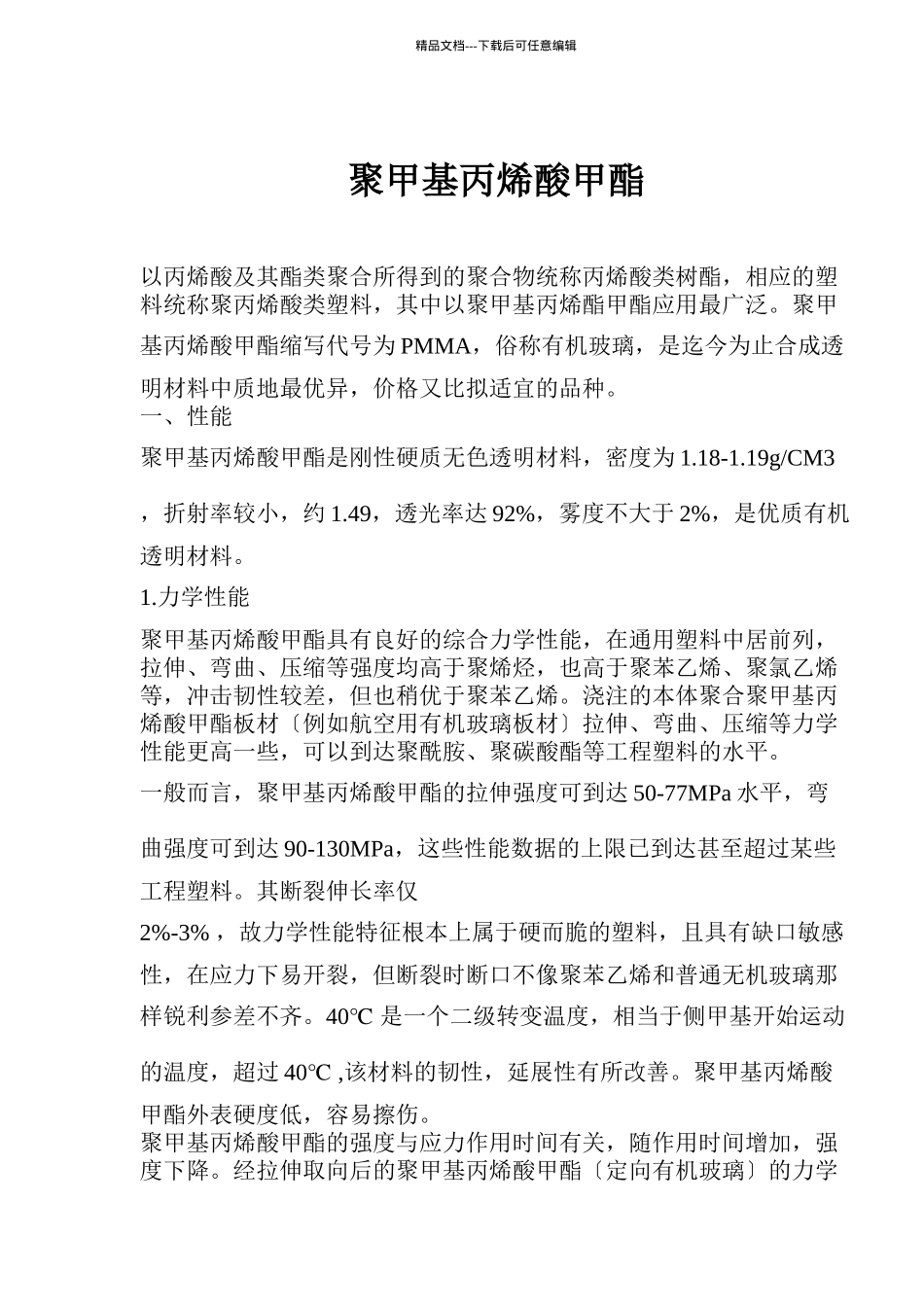

精品文档---下载后可任意编辑聚甲基丙烯酸甲酯以丙烯酸及其酯类聚合所得到的聚合物统称丙烯酸类树酯，相应的塑料统称聚丙烯酸类塑料，其中以聚甲基丙烯酯甲酯应用最广泛。聚甲基丙烯酸甲酯缩写代号为 PMMA，俗称有机玻璃，是迄今为止合成透明材料中质地最优异，价格又比拟适宜的品种。一、性能聚甲基丙烯酸甲酯是刚性硬质无色透明材料，密度为 1.18-1.19g/CM3，折射率较小，约 1.49，透光率达 92%，雾度不大于 2%，是优质有机透明材料。1.力学性能聚甲基丙烯酸甲酯具有良好的综合力学性能，在通用塑料中居前列，拉伸、弯曲、压缩等强度均高于聚烯烃，也高于聚苯乙烯、聚氯乙烯等，冲击韧性较差，但也稍优于聚苯乙烯。浇注的本体聚合聚甲基丙烯酸甲酯板材〔例如航空用有机玻璃板材〕拉伸、弯曲、压缩等力学性能更高一些，可以到达聚酰胺、聚碳酸酯等工程塑料的水平。一般而言，聚甲基丙烯酸甲酯的拉伸强度可到达 50-77MPa 水平，弯曲强度可到达 90-130MPa，这些性能数据的上限已到达甚至超过某些工程塑料。其断裂伸长率仅2%-3% ，故力学性能特征根本上属于硬而脆的塑料，且具有缺口敏感性，在应力下易开裂，但断裂时断口不像聚苯乙烯和普通无机玻璃那样锐利参差不齐。40 ℃ 是一个二级转变温度，相当于侧甲基开始运动的温度，超过 40 ,℃ 该材料的韧性，延展性有所改善。聚甲基丙烯酸甲酯外表硬度低，容易擦伤。聚甲基丙烯酸甲酯的强度与应力作用时间有关，随作用时间增加，强度下降。经拉伸取向后的聚甲基丙烯酸甲酯〔定向有机玻璃〕的力学精品文档---下载后可任意编辑性能有明显提高，缺口敏感性也得到改善。聚甲基丙烯酸甲酯的耐热性并不高，它的玻璃化温度虽然到达104℃，但最高连续使用温度却随工作条件不同在 65-95℃℃之间改变，热变形温度约为 96℃〔1.18MPa〕，维卡软化点约 113℃℃。聚甲基丙烯酸甲酯的热稳定性属于中等，优于聚氯乙烯和聚甲醛，但不及聚烯烃和聚苯乙烯，热分解温度略高于 270℃，其流动温度约为 160℃，故尚有较宽的熔融加工温度范围。聚甲基丙烯酸甲酯的热导率和比热容在塑料中都属于中等水平，分别为 0.19W/CM.K 和 1464J/Kg.K2.电性能聚甲基丙烯酸甲酯由于主链侧位含有极性的甲酯基，电性能不及聚烯烃和聚苯乙烯等非极性塑料。甲酯基的极性并不太大，聚甲基丙烯酸甲酯仍具有良好的介电和电绝缘性能。值得指出的是，聚甲基丙烯酸甲酯乃至整个丙烯酸类塑料，都具有优异的抗电弧性，在电弧作用下...
