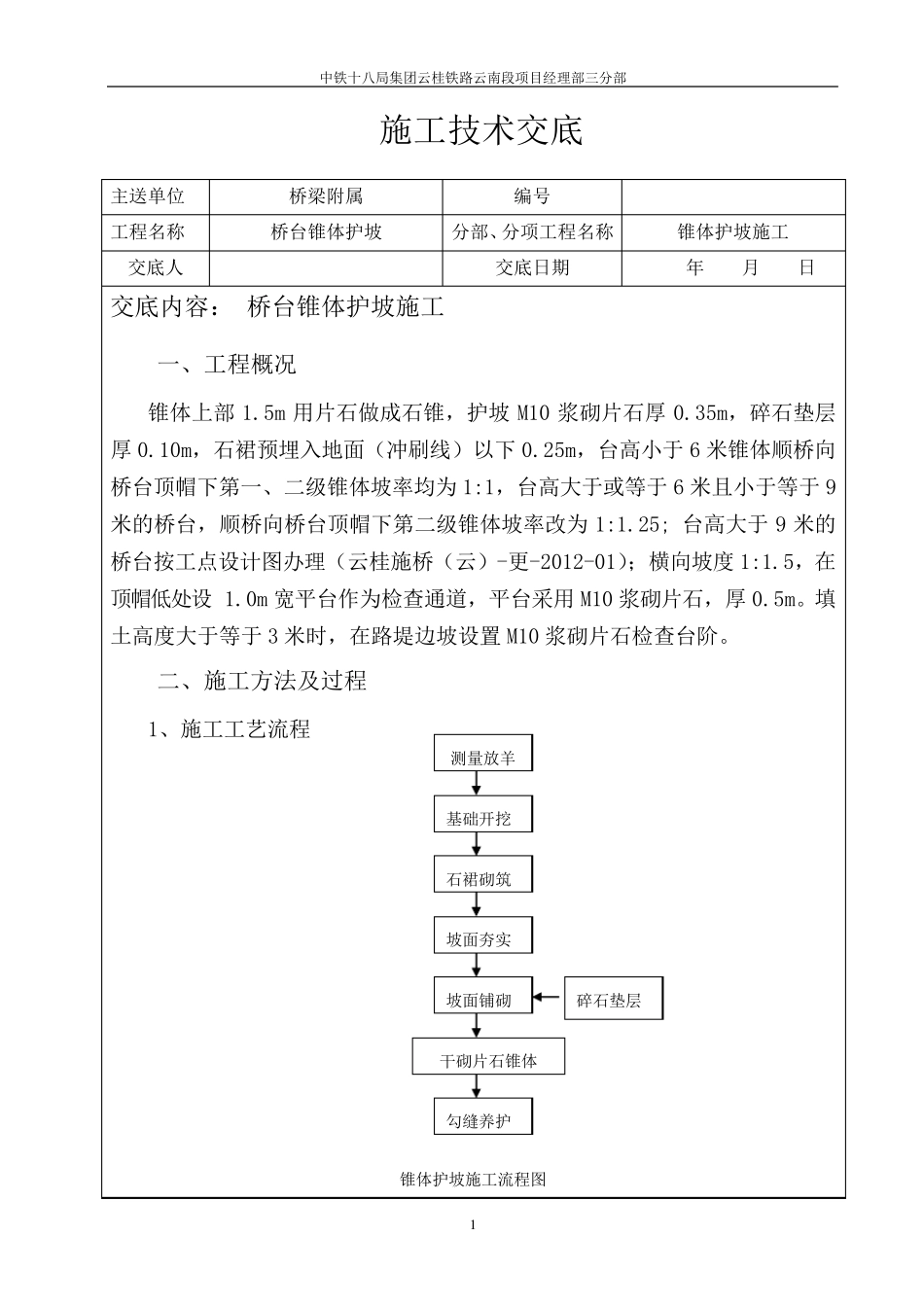

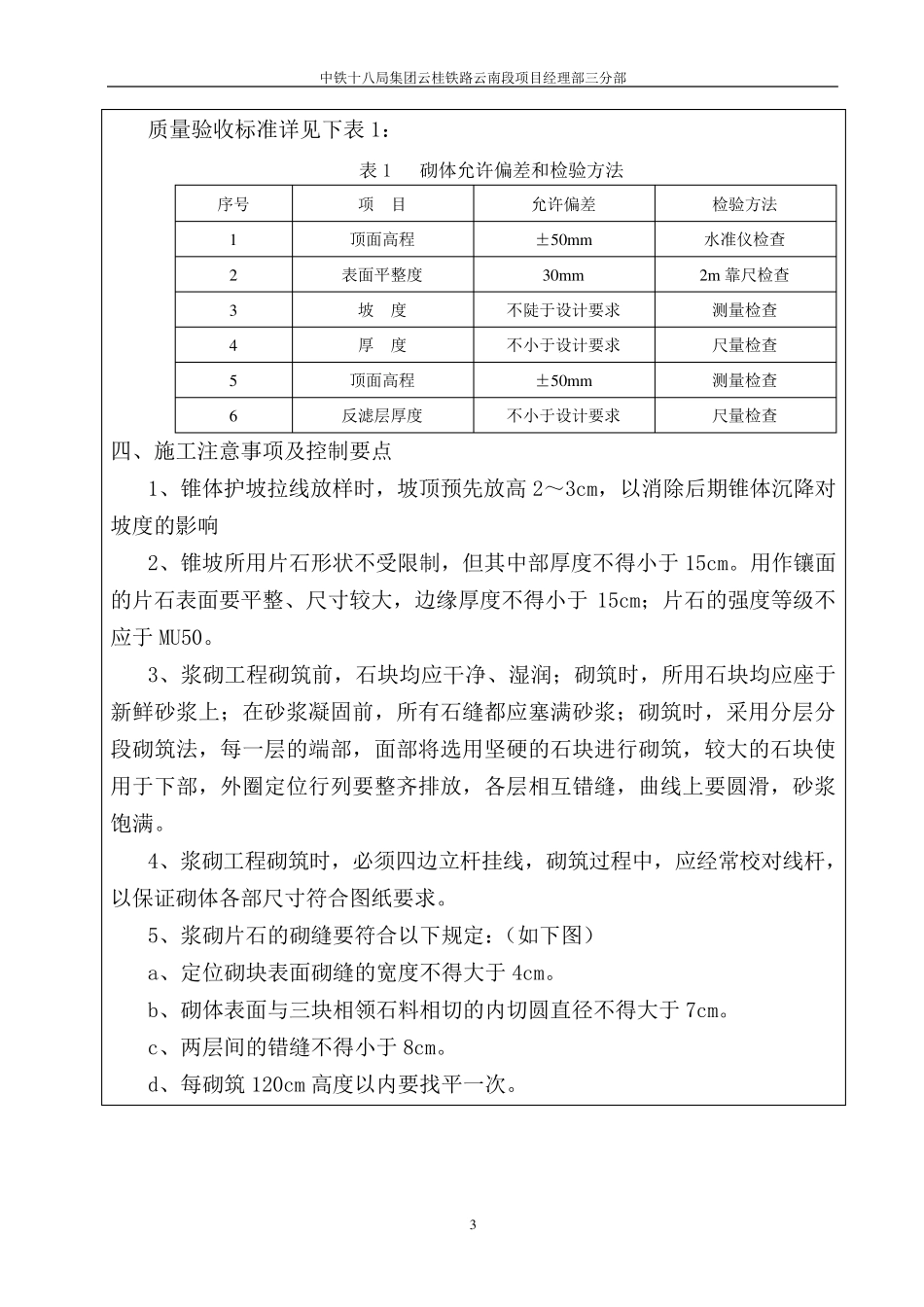

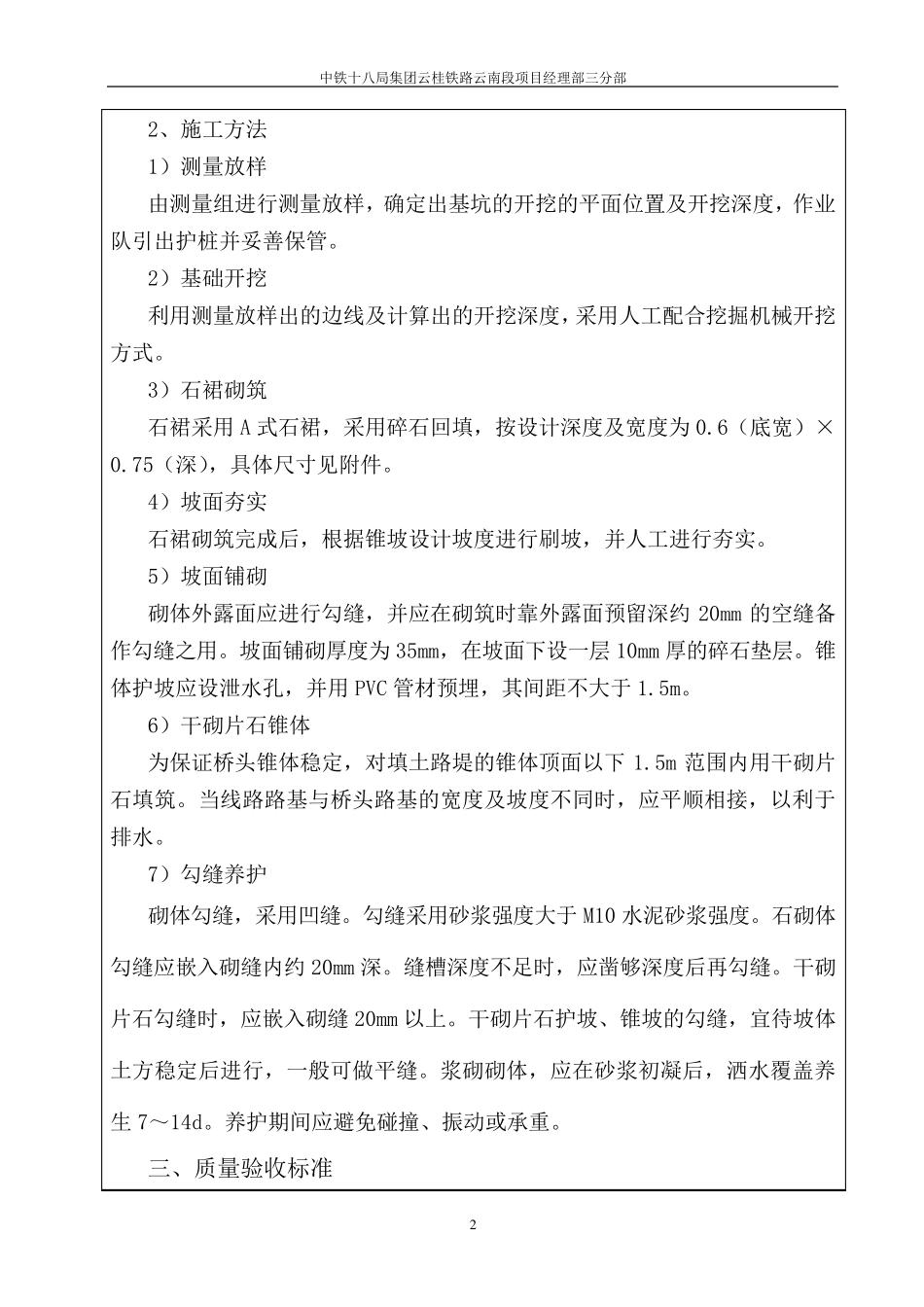

中铁十八局集团云桂铁路云南段项目经理部三分部 1 施工技术交底 主送单位 桥梁附属 编号 工程名称 桥台锥体护坡 分部、分项工程名称 锥体护坡施工 交底人 交底日期 年 月 日 交底内容： 桥台锥体护坡施工 一、工程概况 锥体上部1.5m 用片石做成石锥，护坡M10 浆砌片石厚 0.35m，碎石垫层厚 0.10m，石裙预埋入地面（冲刷线）以下 0.25m，台高小于 6 米锥体顺桥向桥台顶帽下第一、二级锥体坡率均为 1:1，台高大于或等于 6 米且小于等于 9米的桥台，顺桥向桥台顶帽下第二级锥体坡率改为 1:1.25; 台高大于 9 米的桥台按工点设计图办理（云桂施桥（云）-更-2012-01）；横向坡度 1:1.5，在顶帽低处设 1.0m 宽平台作为检查通道，平台采用 M10 浆砌片石，厚 0.5m。填土高度大于等于 3 米时，在路堤边坡设置 M10 浆砌片石检查台阶。 二、施工方法及过程 1、施工工艺流程 锥体护坡施工流程图 测量放羊 基础开挖 石裙砌筑 坡面夯实 坡面铺砌 干砌片石锥体 勾缝养护 碎石垫层 中铁十八局集团云桂铁路云南段项目经理部三分部 2 2、施工方法 1）测量放样 由测量组进行测量放样，确定出基坑的开挖的平面位置及开挖深度，作业队引出护桩并妥善保管。 2）基础开挖 利用测量放样出的边线及计算出的开挖深度，采用人工配合挖掘机械开挖方式。 3）石裙砌筑 石裙采用A 式石裙，采用碎石回填，按设计深度及宽度为0.6（底宽）×0.75（深），具体尺寸见附件。 4）坡面夯实 石裙砌筑完成后，根据锥坡设计坡度进行刷坡，并人工进行夯实。 5）坡面铺砌 砌体外露面应进行勾缝，并应在砌筑时靠外露面预留深约 20mm 的空缝备作勾缝之用。坡面铺砌厚度为35mm，在坡面下设一层 10mm 厚的碎石垫层。锥体护坡应设泄水孔，并用PVC 管材预埋，其间距不大于1.5m。 6）干砌片石锥体 为保证桥头锥体稳定，对填土路堤的锥体顶面以下 1.5m 范围内用干砌片石填筑。当线路路基与桥头路基的宽度及坡度不同时，应平顺相接，以利于排水。 7）勾缝养护 砌体勾缝，采用凹 缝。勾缝采用砂 浆 强 度大于M10 水泥 砂 浆 强 度。石砌体勾缝应嵌 入 砌缝内约 20mm 深。缝槽 深度不足 时，应凿 够 深度后再 勾缝。干砌片石勾缝时，应嵌 入 砌缝 20mm 以上 。干砌片石护坡、锥坡的勾缝，宜 待 坡体土方稳定后进行，一般 可 做 平缝。浆 砌砌体，应在砂 浆 初 凝 后，洒 水覆 盖 养生...
