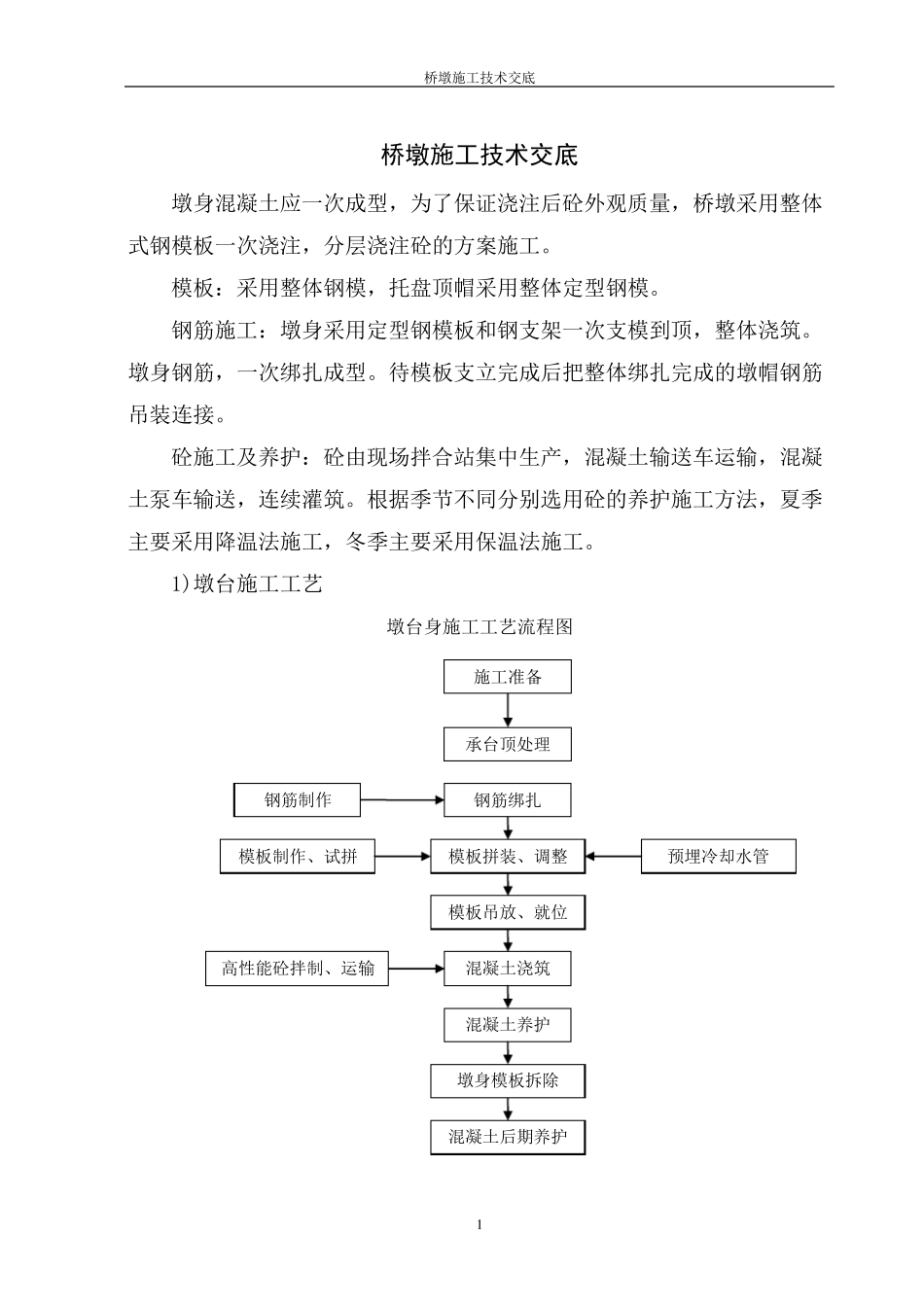

桥墩施工方案1_第1页
1/8
桥墩施工方案1_第2页
2/8
桥墩施工方案1_第3页
3/8
桥墩施工技术交底 1 桥墩施工技术交底 墩身混凝土应一次成型,为了保证浇注后砼外观质量,桥墩采用整体式钢模板一次浇注,分层浇注砼的方案施工。 模板:采用整体钢模,托盘顶帽采用整体定型钢模。 钢筋施工:墩身采用定型钢模板和钢支架一次支模到顶,整体浇筑。墩身钢筋,一次绑扎成型。待模板支立完成后把整体绑扎完成的墩帽钢筋吊装连接。 砼施工及养护:砼由现场拌合站集中生产,混凝土输送车运输,混凝土泵车输送,连续灌筑。根据季节不同分别选用砼的养护施工方法,夏季主要采用降温法施工,冬季主要采用保温法施工。 1)墩台施工工艺 墩台身施工工艺流程图 施工准备 承台顶处理 钢筋绑扎 模板拼装、调整 模板吊放、就位 混凝土浇筑 混凝土养护 墩身模板拆除 混凝土后期养护 预埋冷却水管 模板制作、试拼 钢筋制作 高性能砼拌制、运输 桥墩施工技术交底 2 2)模板工程 模板安装采用25t汽车吊进行,吊装前确定拼装顺序,自下而上逐节安装,每节模板安装后都应认真检查,测量复测校核模板尺寸,并根据校核数据对模板尺寸进行调整,合格后方可继续安装下一节。在钢筋和模板之间设置与墩台同标号混凝土垫块,以保证钢筋骨架的保护层满足设计要求;模板安装完成后联系监理工程师对该仓位进行验收。 模板安装质量要求见下表。 墩台模板允许偏差及检验方法 序号 项目 允许偏差(m m ) 检验方法 1 前后左右距中心线尺寸 ±10 测量检查每边不少于 2 处 2 表面平整度 3 1m 靠尺检查不少于 5 处 3 相邻模板错台 1 尺量检查部少于 5 处 4 同一梁端两垫石高差 2 测量检查 5 墩台支承垫石顶面高程 0,-5 经纬仪测量 6 预埋铁件和预留孔位置 5 纵横两向尺量检查 墩台身模板采用厂制定型无拉杆整体钢模,见“墩身模板示意图”。 Φ32精轧螺纹拉杆[20[20[12.6[30b[20[20∠120×120×108mm厚钢板墩身模板平面图桥墩施工技术交底 3 墩台模板采用汽车运输至墩位附近,现场拼装成整体,安装桁架支撑,用汽车吊整体吊装就位,与承台预埋型钢连接固定。模板整体拼装时要求错台<1mm,拼缝<1mm。安装时,用缆风绳将钢模板固定,利用经纬仪校正钢模板两垂直方向倾斜度。 承台混凝土浇筑前,依据墩身模板结构尺寸在承台上预埋型钢铁件。墩身模板安装允许偏差见“墩身模板安装允许偏差表”。 3)支架搭设 原内排脚手架调整后内排脚手架新搭设外排脚手架123揽风绳桥墩脚手架平面示意图 安装前,将...
