桥式起重机安装方案

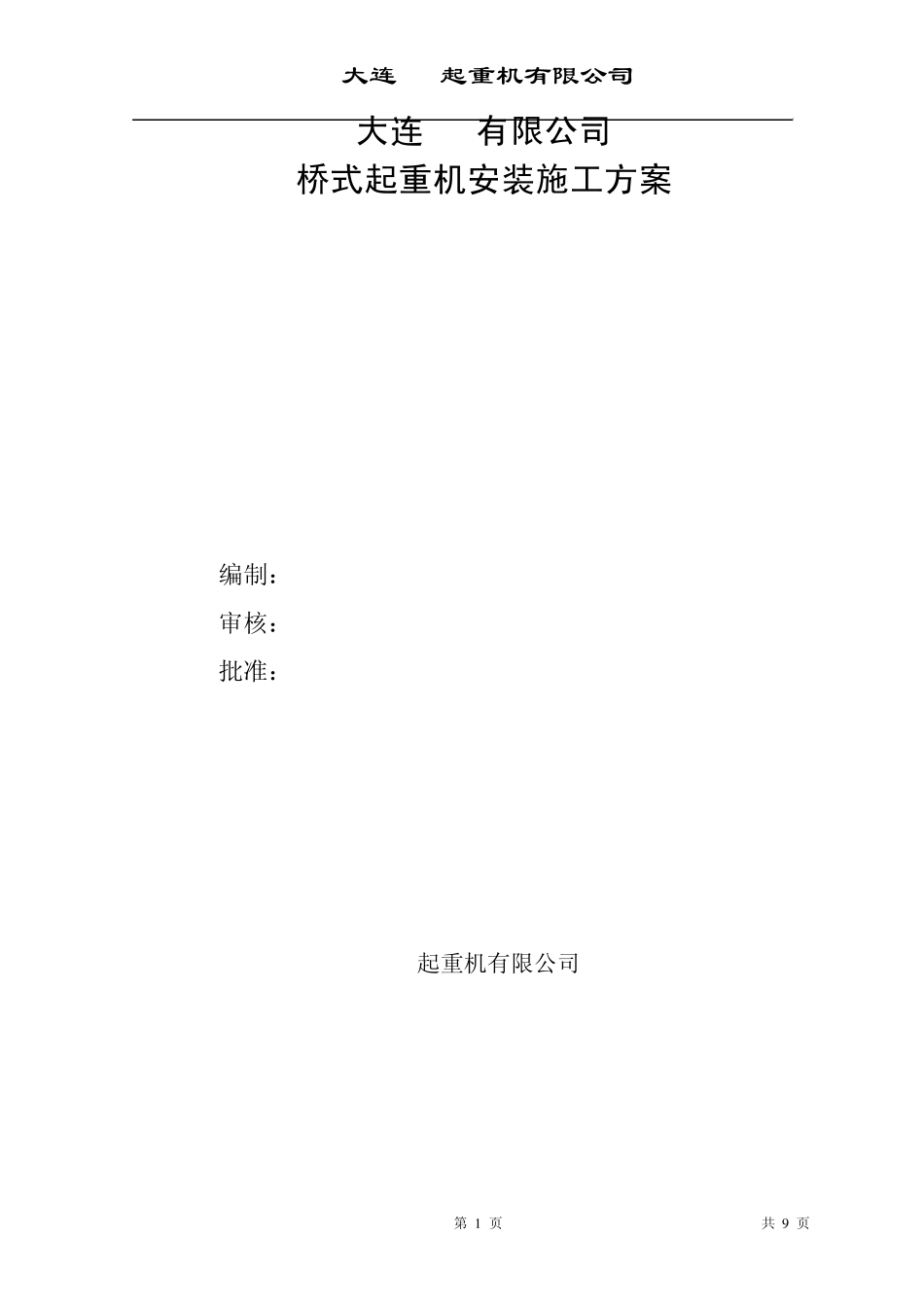

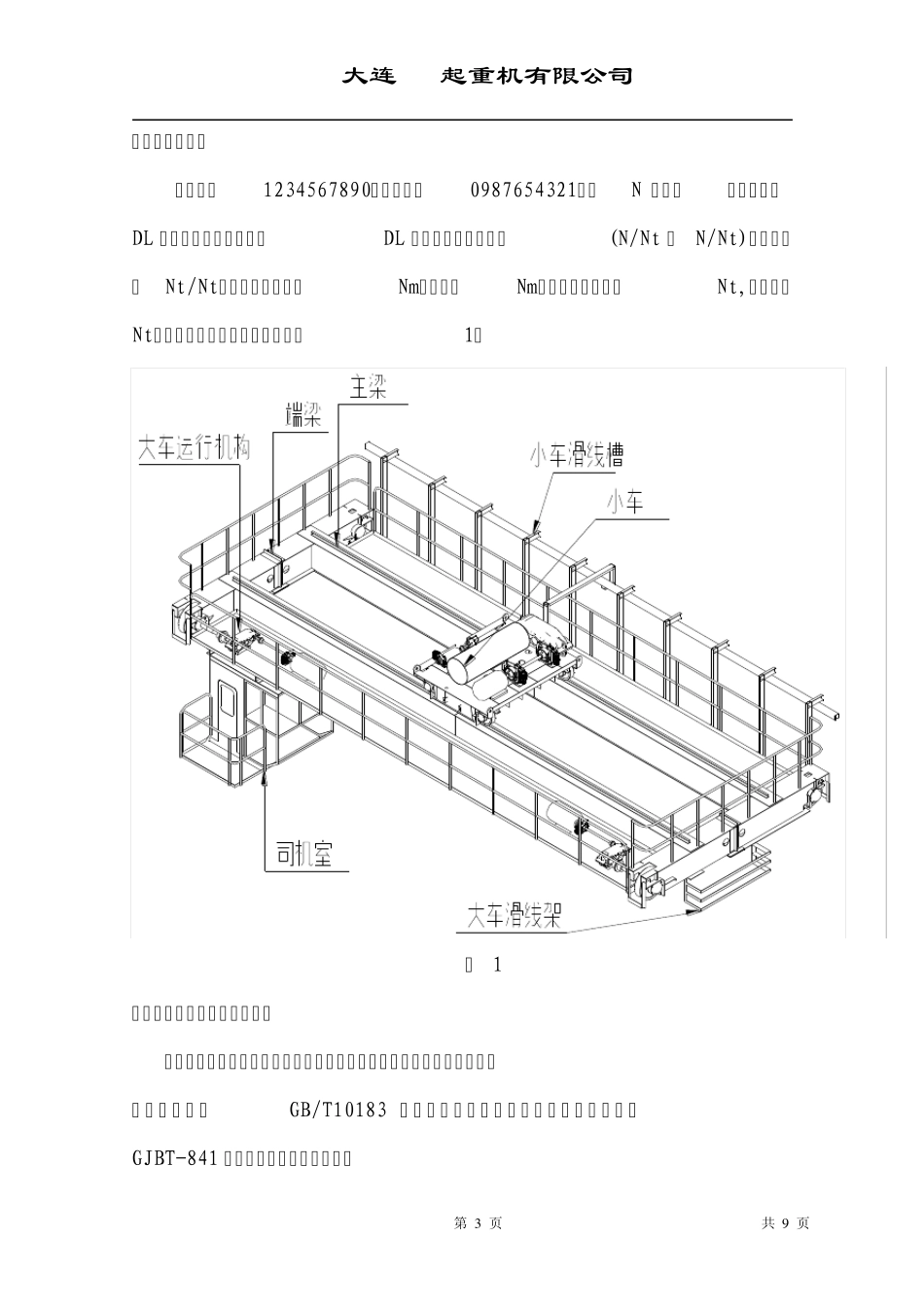

大连DL起重机有限公司 第 1 页 共 9 页 大连DL有限公司 桥式起重机安装施工方案 编制：AAA 审核：BBB 批准：CCC DL起重机有限公司 大连DL起重机有限公司 第 2 页 共 9 页 目 录 一、产品概况 二、桥式起重机安装的技术要求 三、安装前对吊车梁轨道铺设技术要求 四、具体施工方案 五、起重机的试运转与试验 六、工程验收 七、执行标准 大连DL起重机有限公司 第 3 页 共 9 页 一、产品概况： 合同号（1234567890），工号（0987654321）共N 台桥式 起重机，由DL 起重机有限公司为大连DL 有限公司制造。整机(N/Nt 和 N/Nt)重量分别为 Nt/Nt；起升高度主起升Nm、副起升 Nm。其中小车自重为Nt,主梁重量 Nt。起重机为厂房内使用。见简图1。 图 1 二、吊车梁轨道铺设技术要求 在起重机轨道安装前应检查承轨梁的安装质量是否符合要求，起重机轨道安装应符合GB/T10183 桥式和门式起重机制造及轨道安装公差与GJBT-841 吊车轨道联接及车档要求。 大连DL起重机有限公司 第 4 页 共 9 页 三、桥式起重机的安装技术要求 根据GB50278《起重设备安装工程施工及验收规范》中关于桥式起重机的安装技术条件组装桥架的技术要求，安装过程中，应进行相关项目的检查并做好记录。 四、具体安装施工方案 1. N/Nt 起重机主要件的重量 总重为： Nt； 小车重量：Nt； 主梁重量（含运行机构）： Nt。 2. 吊装机具及吊装参数的确定 起重机安装采用两台Nt 汽车吊进行抬吊。 ⑴起重机主梁吊装汽车吊的桅杆长度为Nm，回转半径Nm，此时吊车的有效起升高度为：Nm，起重量为：Nt，满足要求。 ⑵吊装钢丝绳采用N× Nφ N 钢丝绳吊装，钢丝绳夹角N°，取 N 倍安全系数单根钢丝绳可以承重Nt， N 根钢丝绳承重为：N*N＝ Nt。满足要求。 ⑶吊点利用主梁吊装吊耳。 3. 吊装顺序与吊装方法 ⑵ 装端梁并用手拉葫芦固定在轨道上； ⑵汽车吊吊装司机侧主梁时，当主梁起到Nm 后将司机室安装到位后，进行吊装。同样按上述方法起吊另一根主梁，并与端梁连接。 ⑶ 装小车 汽车吊将小车吊到车轮高于小车轨道Nmm 时，将主梁的制动器松开，盘大连DL起重机有限公司 第 5 页 共 9 页 动大车到小车下部，对准后将小车车轮落在轨道上。 ⑷、机电安装 ①栏杆、平台、梯子的安装 ② 大车档电架的安装。 ③按施工图的尺寸分别安装行程限位开关、安全尺、挡板。 ④电气设备及接线在具备施工条件后...
