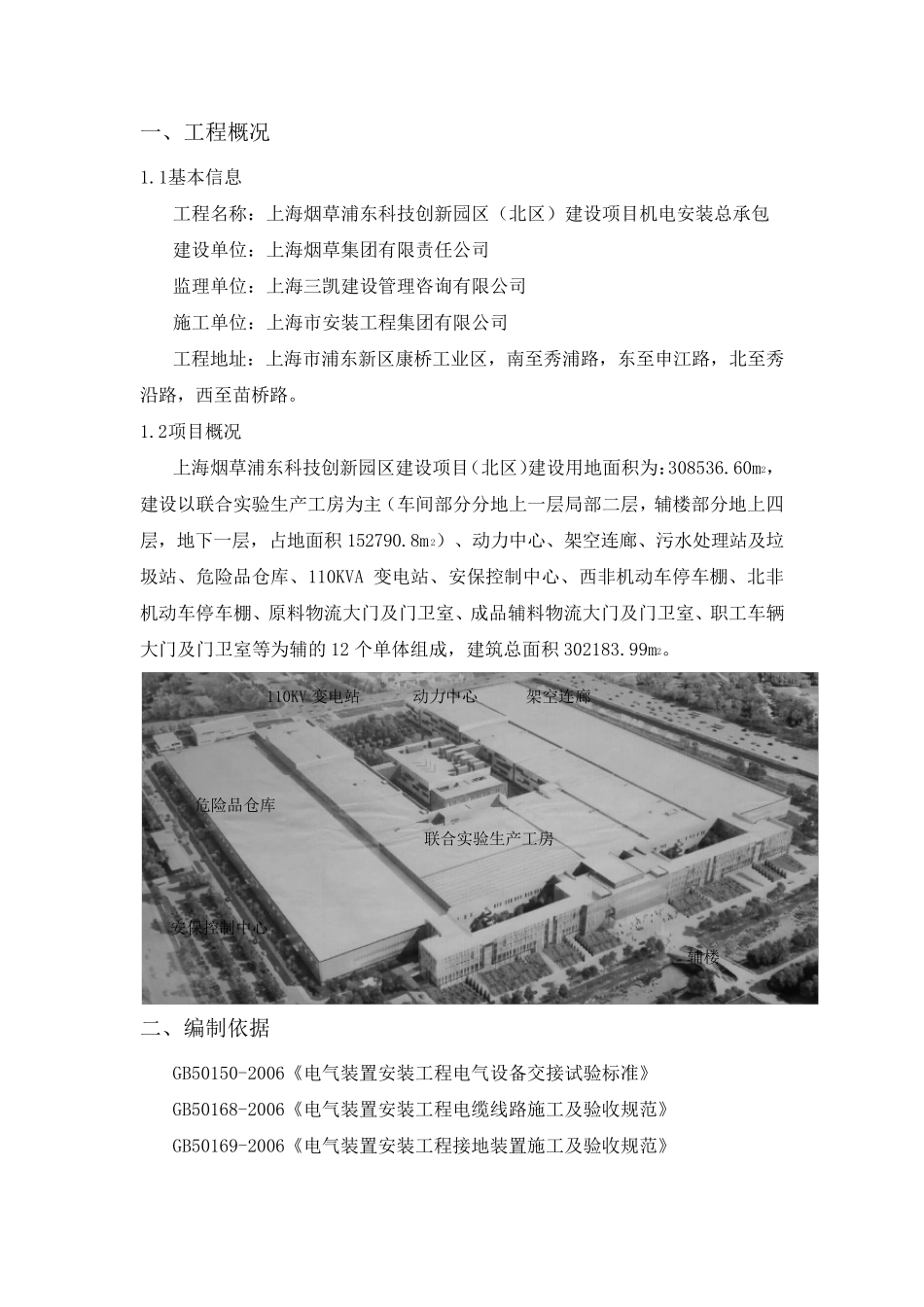

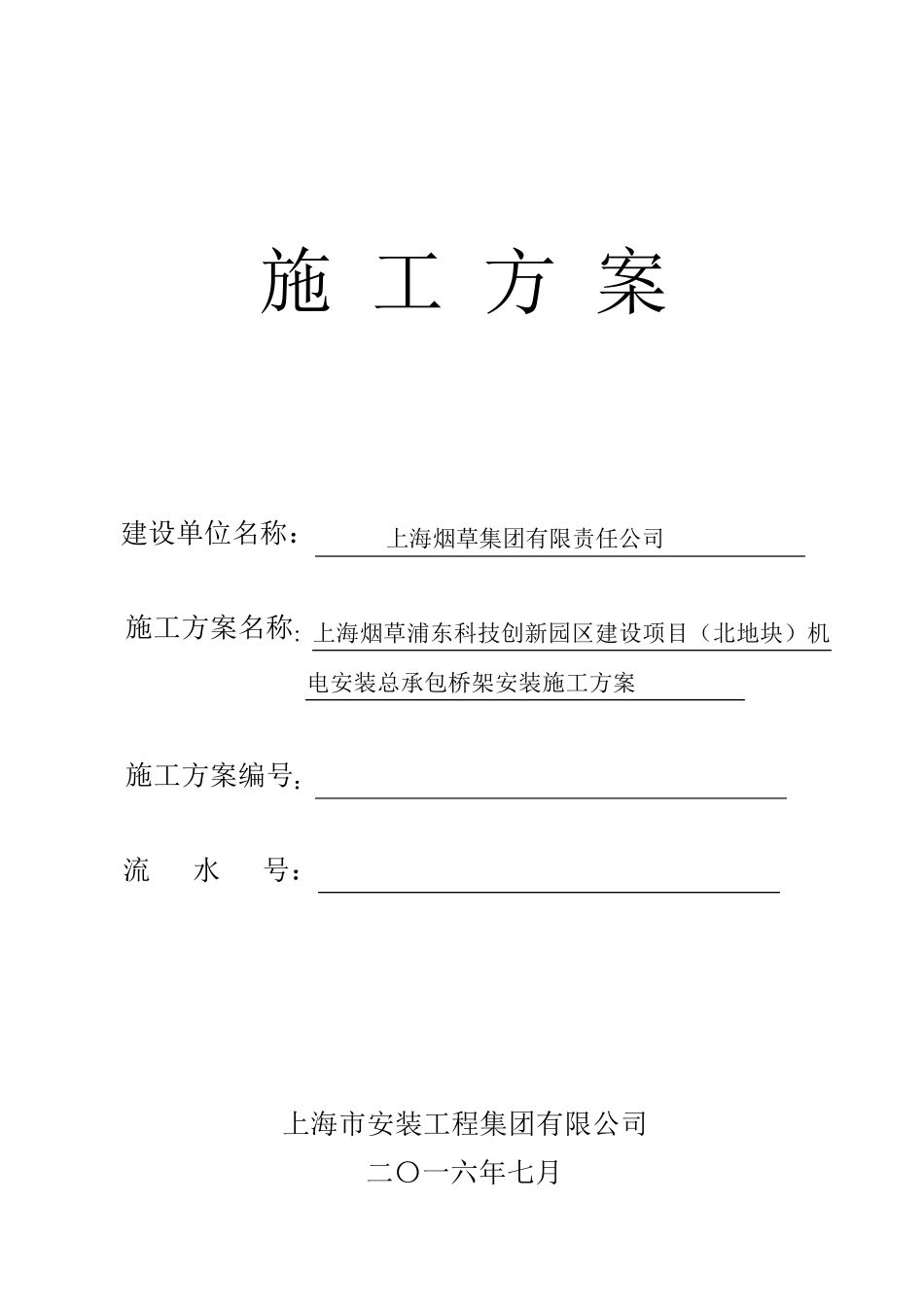

施 工 方 案 建设单位名称： 上海烟草集团有限责任公司 施工方案名称: 上海烟草浦东科技创新园区建设项目（北地块）机电安装总承包桥架安装施工方案 施工方案编号： 流 水 号： 上海市安装工程集团有限公司 二〇一六年七月 目 录 一、工程概况 二、编制依据 三、工程范围 四、主要施工方法及措施 五、保证施工质量的措施 一、工程概况 1.1基本信息 工程名称：上海烟草浦东科技创新园区（北区）建设项目机电安装总承包 建设单位：上海烟草集团有限责任公司 监理单位：上海三凯建设管理咨询有限公司 施工单位：上海市安装工程集团有限公司 工程地址：上海市浦东新区康桥工业区，南至秀浦路，东至申江路，北至秀沿路，西至苗桥路。 1.2项目概况 上海烟草浦东科技创新园区建设项目（北区）建设用地面积为：308536.60m2，建设以联合实验生产工房为主（车间部分分地上一层局部二层，辅楼部分地上四层，地下一层，占地面积 152790.8m 2）、动力中心、架空连廊、污水处理站及垃圾站、危险品仓库、110KVA 变电站、安保控制中心、西非机动车停车棚、北非机动车停车棚、原料物流大门及门卫室、成品辅料物流大门及门卫室、职工车辆大门及门卫室等为辅的12 个单体组成，建筑总面积 302183.99m2。 二、编制依据 GB50150-2006《电气装置安装工程电气设备交接试验标准》 GB50168-2006《电气装置安装工程电缆线路施工及验收规范 》 GB50169-2006《电气装置安装工程接地装置施工及验收规范 》 联合实验生产工房 动力中心 110KV 变电站 安保控制中心 危险品仓库 辅楼架空连廊 GB50254-2014《电气装置安装工程低压电气施工及验收规范》 GB50300-2013《建筑工程施工质量验收统一标准》 GB50303-2002《建筑电气安装质量验收规范》 GB50411-2007《建筑节能工程施工验收规范》 CECS170：2004《低压桥架选用、安装及验收规程》 三、工程范围 包括高低压变配电工程、动力工程（含消防电源）、照明电源工程（施工至末级配电箱）、配电柜（箱）安装、封闭型母线槽、线路桥架安装，上述范围内的所有电线电缆敷设至用户用电设备；弱电桥架安装工程。 四、主要施工方法及措施 4.1 电气动力系统安装 4.1.1 电缆桥架的安装 (1) 施工工艺流程 桥架检查桥架定位支架安装桥架安装桥架接地盖板安装 (2) 桥架检查： 1) 热浸镀锌处理表面锌层应均匀，无毛刺、过烧、挫灰、伤痕，局部未镀锌（直径 2mm 以上）等缺陷，...
