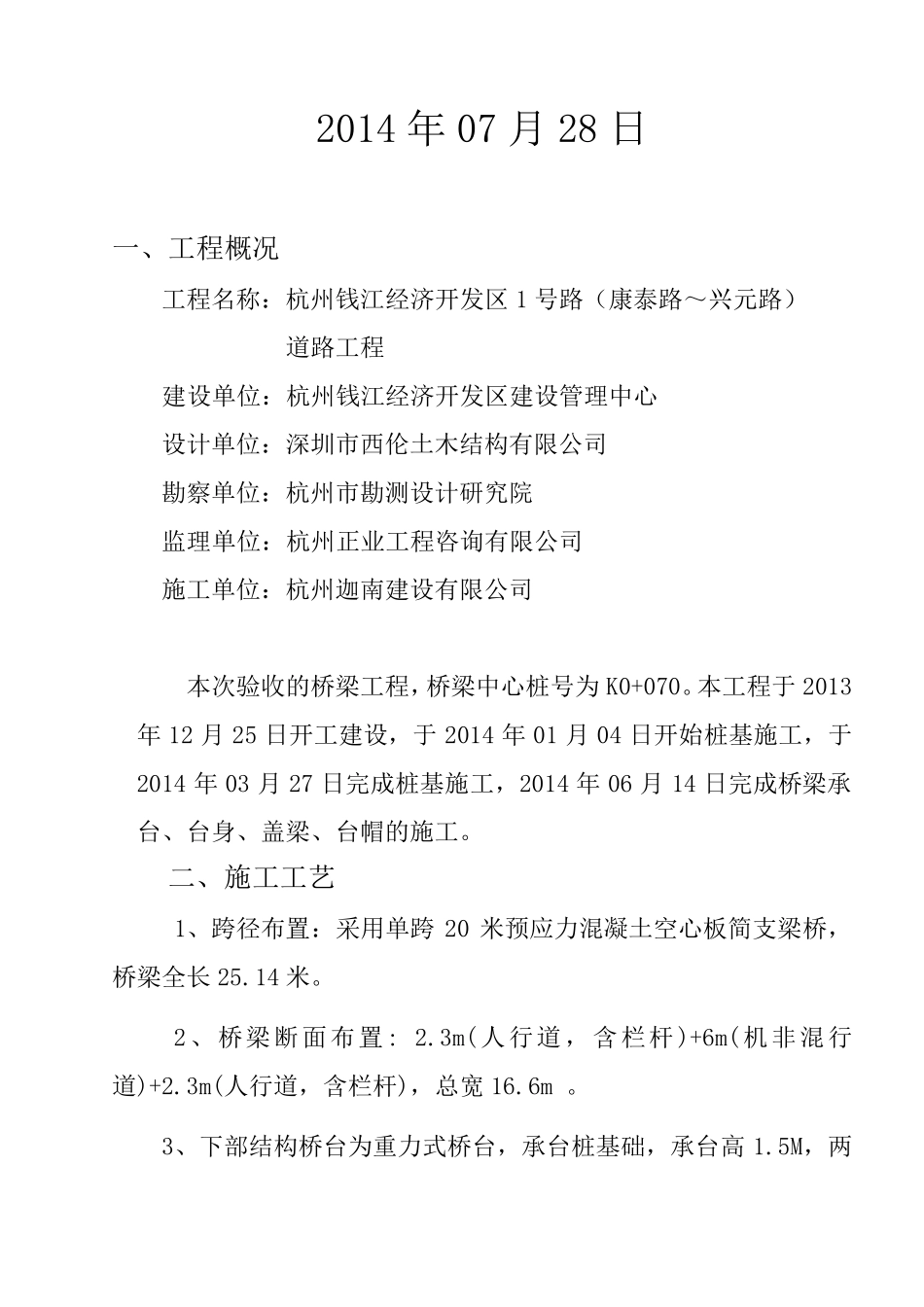

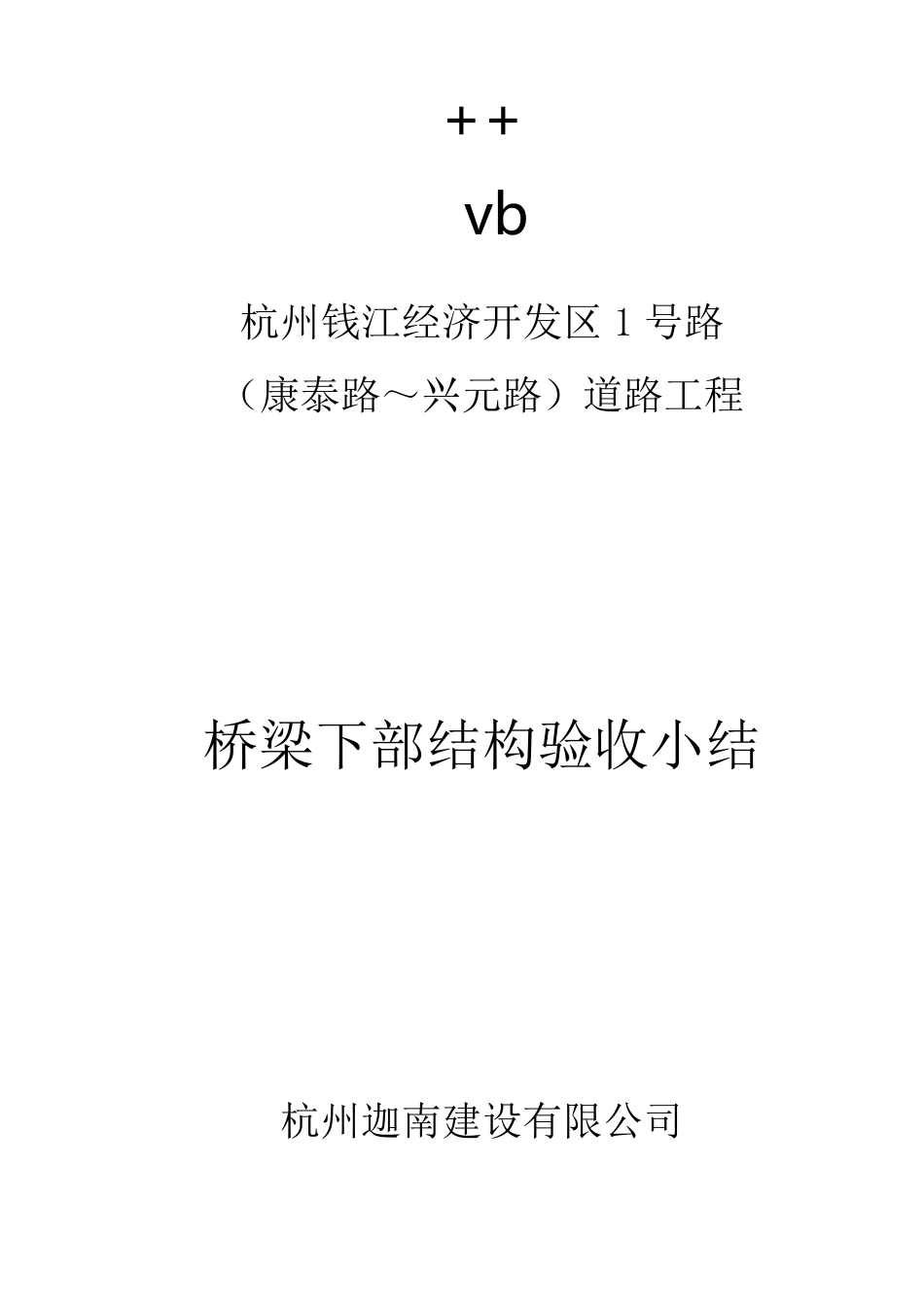

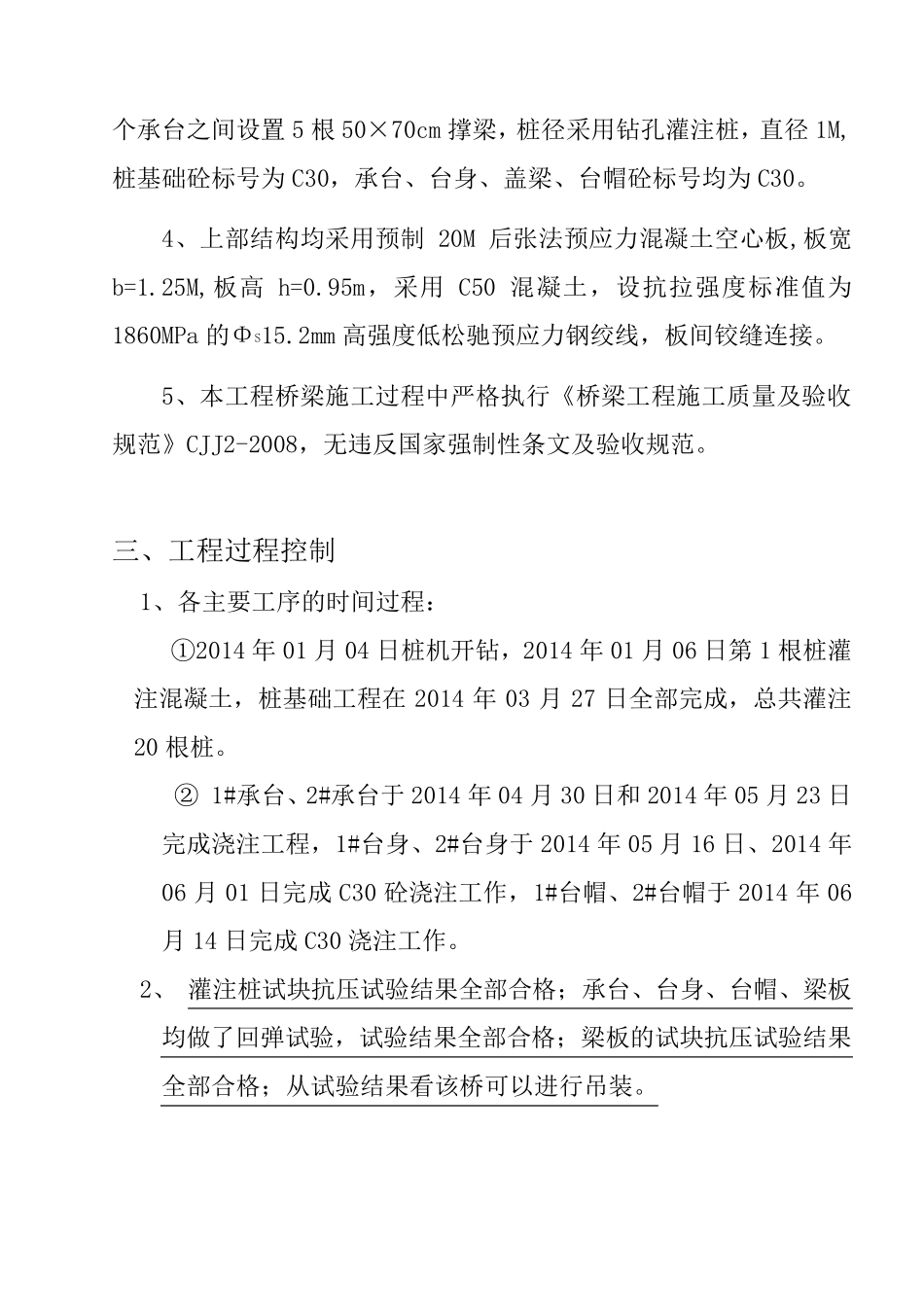

++ vb 杭州钱江经济开发区1 号路 （康泰路～兴元路）道路工程 桥梁下部结构验收小结 杭州迦南建设有限公司 2014 年07 月28 日 一、工程概况 工程名称：杭州钱江经济开发区 1 号路（康泰路～兴元路） 道路工程 建设单位：杭州钱江经济开发区建设管理中心 设计单位：深圳市西伦土木结构有限公司 勘察单位：杭州市勘测设计研究院 监理单位：杭州正业工程咨询有限公司 施工单位：杭州迦南建设有限公司 本次验收的桥梁工程，桥梁中心桩号为 K0+070。本工程于 2013年12 月25 日开工建设，于 2014 年01 月04 日开始桩基施工，于2014 年03 月27 日完成桩基施工，2014 年06 月14 日完成桥梁承台、台身、盖梁、台帽的施工。 二、施工工艺 1、跨径布置：采用单跨 20 米预应力混凝土空心板简支梁桥，桥梁全长 25.14 米。 2、桥梁断面布置: 2.3m(人行道，含栏杆)+6m(机非混行道)+2.3m(人行道，含栏杆)，总宽 16.6m 。 3、下部结构桥台为重力式桥台，承台桩基础，承台高 1.5M，两 个承台之间设置5 根50×70cm 撑梁，桩径采用钻孔灌注桩，直径 1M,桩基础砼标号为 C30，承台、台身、盖梁、台帽砼标号均为 C30。 4、上部结构均采用预制 20M 后张法预应力混凝土空心板,板宽b=1.25M,板高 h=0.95m，采用 C50 混凝土，设抗拉强度标准值为1860MPa 的ΦS15.2mm 高强度低松驰预应力钢绞线，板间铰缝连接。 5、本工程桥梁施工过程中严格执行《桥梁工程施工质量及验收规范》CJJ2-2008，无违反国家强制性条文及验收规范。 三、工程过程控制 1、各主要工序的时间过程： ①2014 年 01 月 04 日桩机开钻，2014 年 01 月 06 日第 1 根桩灌注混凝土，桩基础工程在 2014 年 03 月 27 日全部完成，总共灌注20 根桩。 ② 1#承台、2#承台于 2014 年 04 月 30 日和 2014 年 05 月 23 日完成浇注工程，1#台身、2#台身于 2014 年 05 月 16 日、2014 年06 月 01 日完成 C30 砼浇注工作，1#台帽、2#台帽于 2014 年 06月 14 日完成 C30 浇注工作。 2、 灌注桩试块抗压试验结果全部合格；承台、台身、台帽、梁板均做了回弹试验，试验结果全部合格；梁板的试块抗压试验结果全部合格；从试验结果看该桥可以进行吊装。 四、工程质量的控制过程及整改措施 1 、 开工前把甲方提供的水准点、导线点作永久性保护。轴线由施工人员负责按图放样，工地质检员、施工员进行自...
