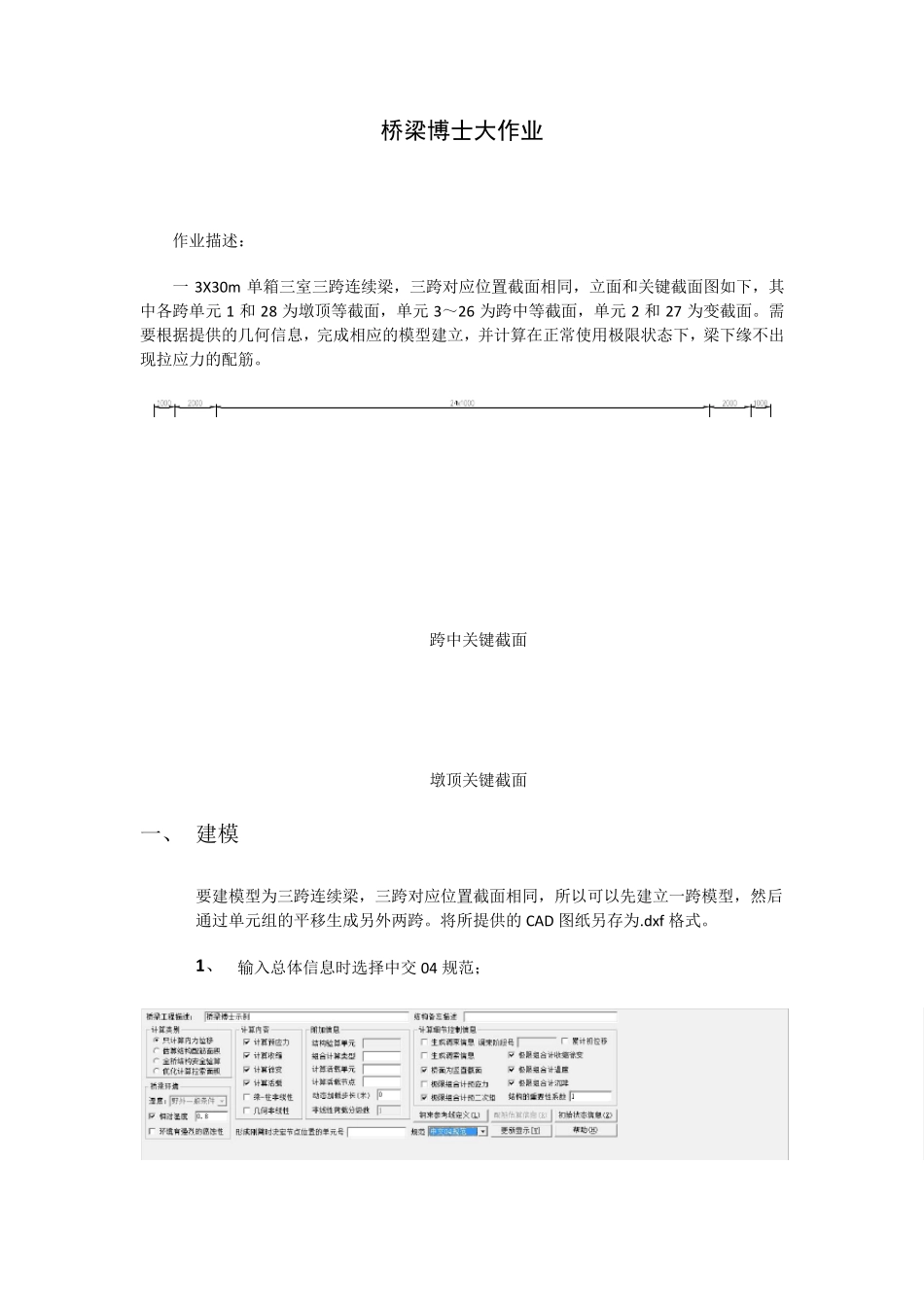

桥梁博士大作业 作业描述： 一3X30m 单箱三室三跨连续梁，三跨对应位置截面相同，立面和关键截面图如下，其中各跨单元1 和28 为墩顶等截面，单元3～26 为跨中等截面，单元2 和27 为变截面。需要根据提供的几何信息，完成相应的模型建立，并计算在正常使用极限状态下，梁下缘不出现拉应力的配筋。 跨中关键截面 墩顶关键截面 一、 建模 要建模型为三跨连续梁，三跨对应位置截面相同，所以可以先建立一跨模型，然后通过单元组的平移生成另外两跨。将所提供的CAD 图纸另存为.dxf 格式。 1 、 输入总体信息时选择中交 04 规范； 2、输入单元信息：先坐标输入 1,2,3 号单元的信息如下： 3、通过右键 从 Au toCAD 导入截面，对 1,2,3 号单元的截面进行定义。 所提供的 CAD 图纸中，支点截面所在图层为 1，跨中截面所在图层为 2 注意 2 号单元左截面为支点截面，右截面为跨中截面。截面赋予如下： 1,2,3 单元信息： 4、4-26 号单元以 3 号单元为模板，通过快速编辑器直线命令生成 5、27,28 号单元通过坐标输入建立。注意这时生成的单元会被软件自动赋予截面信息，单元建好后要对 27 右截面和 28 号左右截面进行修改。修改方法：go to 要修改的单元，右键 从 Au toCAD 导入截面，然后重新定义参数。27 号修改如下： 6 、一跨单元建立完成后，通过快速编辑的平移操作快速生成另外两跨。则总的单元数量为84，最大节点号 85. 生成 29-56 号单元： 生成 57-84 号单元： 全部单元信息如下： 二、 钢束输入 1、下部三根预应力钢筋 右键从 AutoCAD 导入钢束，第一次导入时默认相对 XY 坐标均为 0，发现钢束位置不对，观察发现应该调整相对 X 坐标分别为-15，-45，-75 时，位置正确。另外点击添加钢束后，在导入 CAD 之前要把目前钢束几何描述中竖弯的几何参数删除，才能添加成功。 2、29 和 57 节点处预应力钢筋 需要对提供的预应力筋线形进行修改：首先进行以水平轴的镜像，再减小直线段的长度，具体为：以直线中点起左右各去掉 7000mm 直线段长度，再把剩余的两部分拼合起来，然后要调整钢束直线段中点的坐标为（0，-150），把修改好的钢束换在另一图层上并保存。导入钢束时编号为 4 和 5，相对 x 坐标分别为-30，-60. 选用每束 6 根，中交新预应力筋：270K 级钢绞线（15.24），每束钢束面积 840mm2，即成孔面积 840mm2，预埋波纹管成孔方式。通过不断试算...
