桥梁基础及下部构造技术施工方案

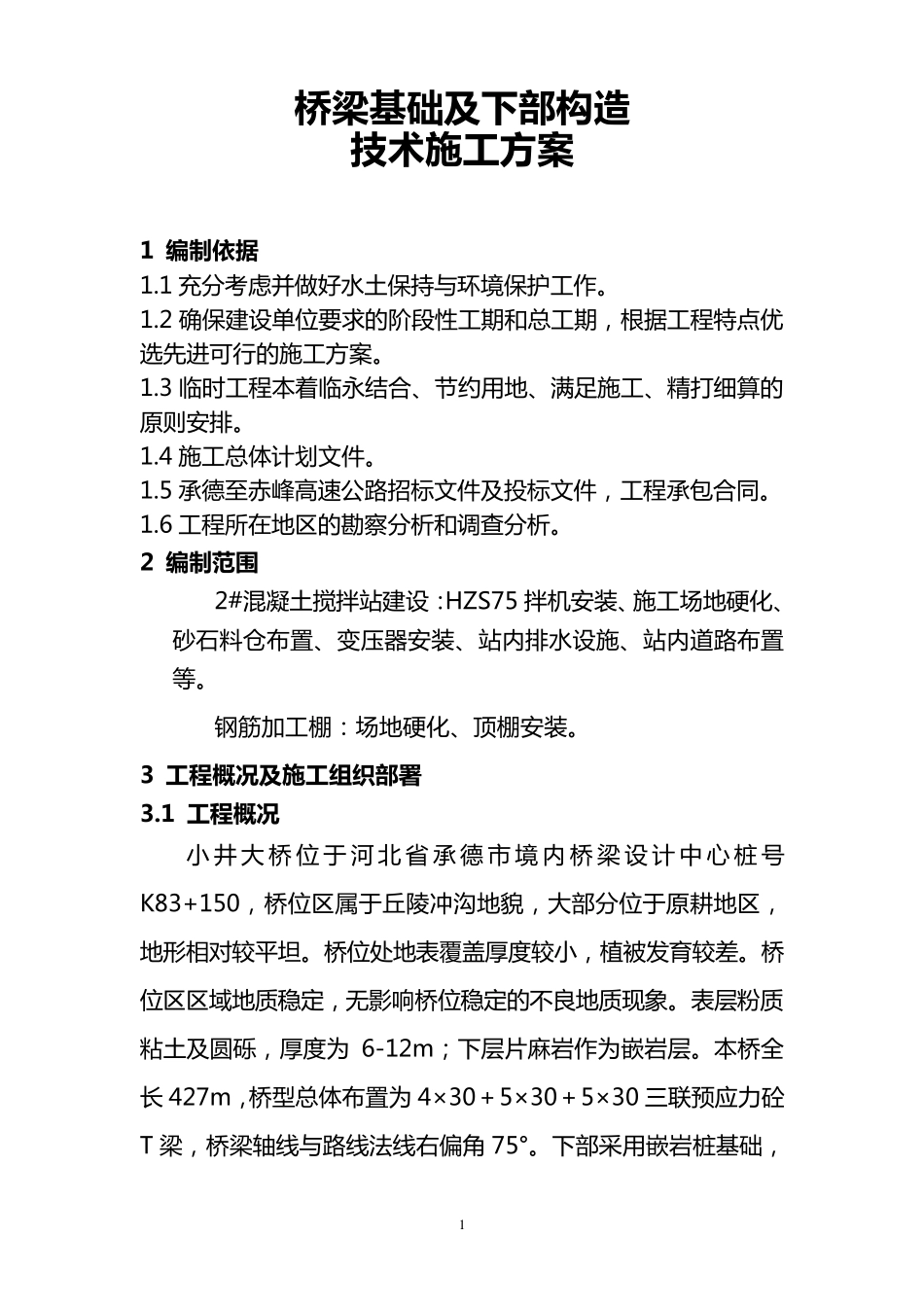

桥梁基础及下部构造技术施工方案_第1页
1/20

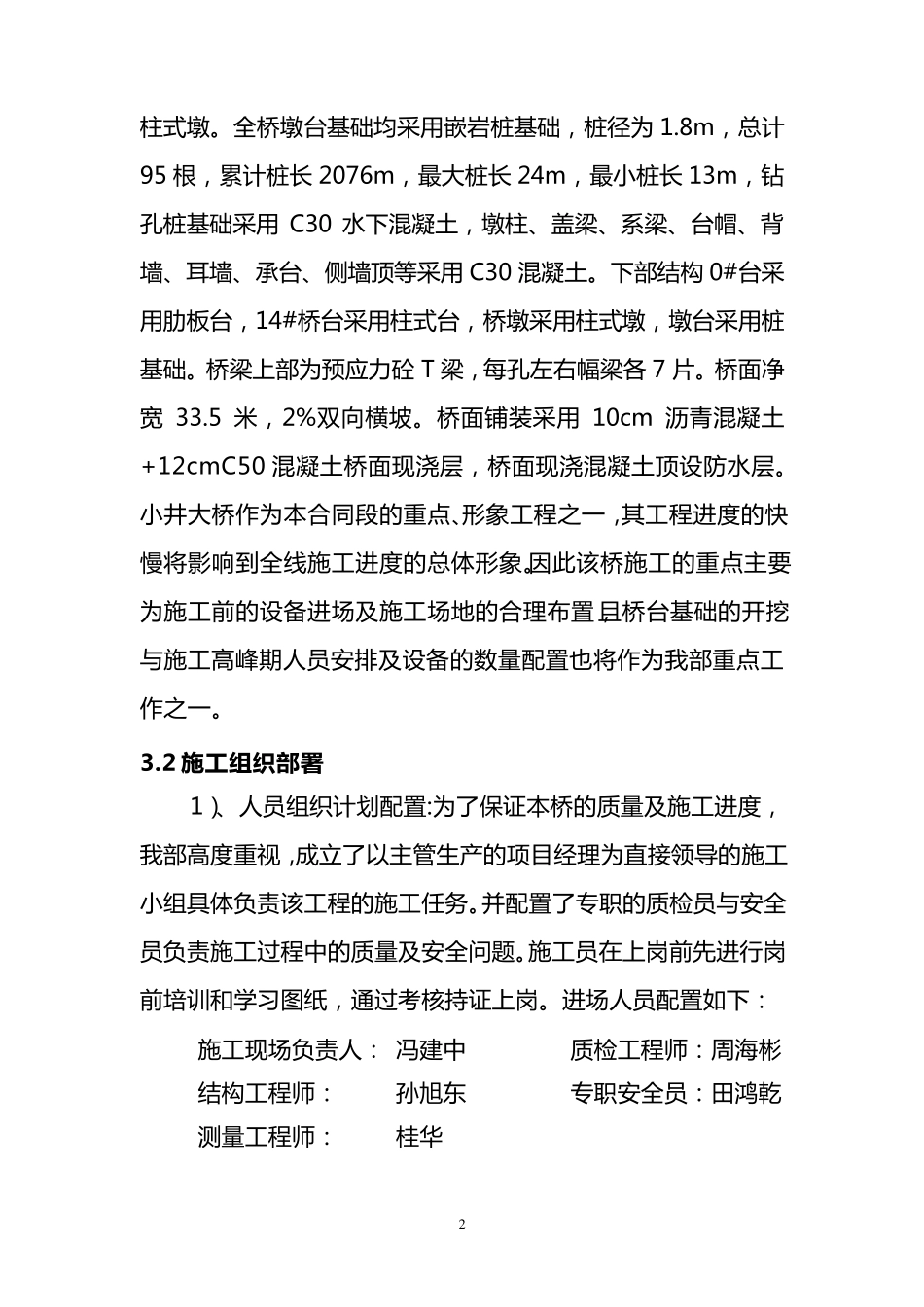

桥梁基础及下部构造技术施工方案_第2页
2/20

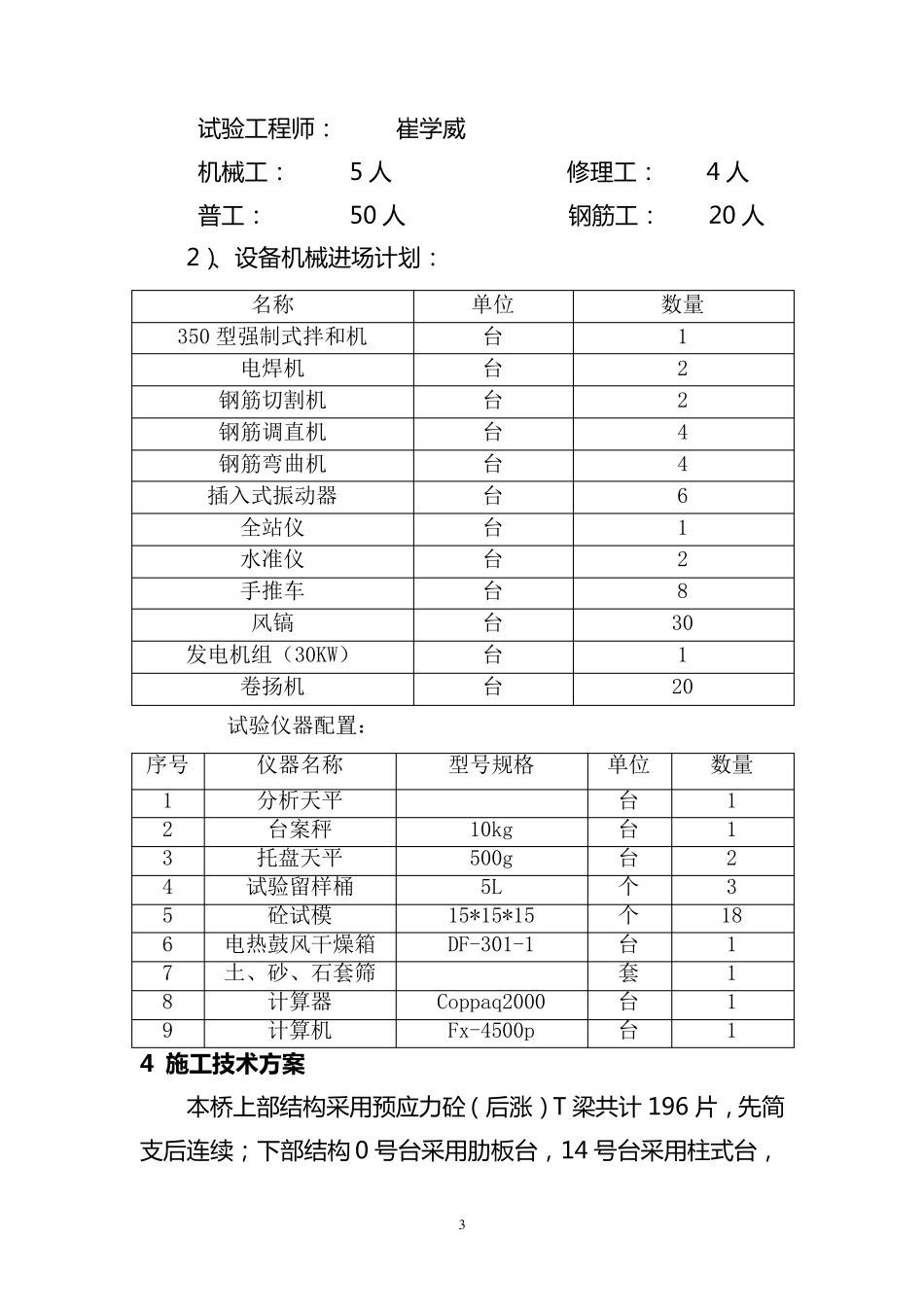

桥梁基础及下部构造技术施工方案_第3页
3/20
1 桥 梁 基 础 及 下部构造 技术施工方案 1 编制依据 1.1 充 分 考 虑 并 做 好 水 土 保 持 与 环 境 保 护 工 作 。 1.2 确 保 建 设 单 位 要 求 的 阶 段 性 工 期 和 总 工 期 , 根 据 工 程 特 点 优选 先 进 可 行 的 施 工 方 案 。 1.3 临 时 工 程 本 着 临 永 结 合 、节约用地、满足施 工 、精打细算的原则安排。 1.4 施 工 总 体计划文件。 1.5 承德至赤峰高速公路招标文件及投标文件, 工 程 承包合 同。 1.6 工 程 所在地区的 勘察分 析和 调查分 析。 2 编制范围 2#混凝土 搅拌站建 设 :HZS75 拌机安装、施 工 场地硬化、砂石料仓布置、变压器安装、站内排水 设 施 、站内道路布置等。 钢筋加工 棚:场地硬化、顶棚安装。 3 工程概况及 施工组织部署 3.1 工程概况 小 井 大 桥 位 于 河 北 省 承 德 市 境 内 桥 梁 设 计 中 心 桩 号K83+150, 桥 位 区属 于 丘 陵 冲 沟 地貌 , 大部 分 位 于 原耕 地区,地形 相 对 较 平 坦 。 桥 位 处 地表 覆 盖 厚 度 较 小, 植 被 发 育 较 差 。 桥位 区区域 地质 稳 定 , 无 影 响 桥 位 稳 定 的 不 良 地质 现 象 。 表 层 粉 质粘 土 及圆 砾 , 厚 度 为6-12m; 下 层 片 麻 岩 作 为 嵌 岩 层 。 本 桥 全长 427m, 桥 型 总 体布置为 4×30+ 5×30+ 5×30 三 联 预 应 力 砼T 梁 , 桥 梁 轴 线 与 路线 法 线 右 偏 角 75°。 下 部 采 用嵌 岩 桩 基 础 , 2 柱 式 墩 。 全 桥 墩 台 基 础 均 采 用 嵌 岩 桩 基 础 , 桩 径 为 1.8m, 总 计95 根 , 累 计 桩 长 2076m, 最 大 桩 长 24m, 最 小 桩 长 13m, 钻孔 桩 基 础 采 用C30 水 下 混 凝 土 , 墩 柱 、盖梁、系梁、台 帽、背墙、耳墙、承台 、侧墙顶等采 用 C30 混 凝 土 。 下 部结构 0#台 采用 肋板台 , 14#桥 台 采 用 柱 式 台 , 桥 墩 采 用 柱 式 墩 , 墩 台 采 用 桩基 础 。 桥 梁上部为 预应力砼 T 梁, 每孔 左右幅梁各 7 片。 桥 面净宽 33.5 米, 2%双向横坡。 桥 面铺装采 用10cm 沥青混...
