桥梁基础及下部构造施工方案

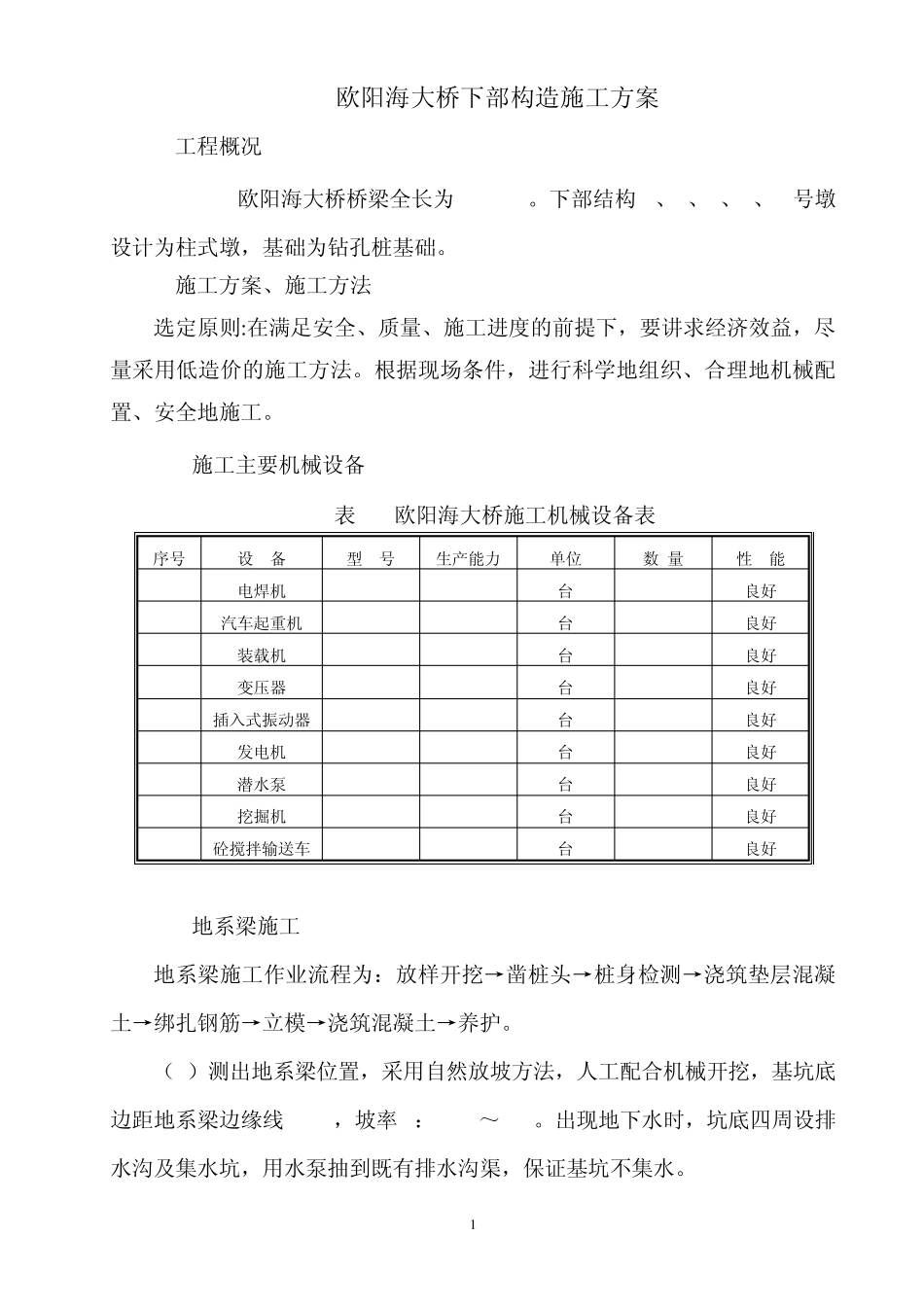

桥梁基础及下部构造施工方案_第1页
1/15

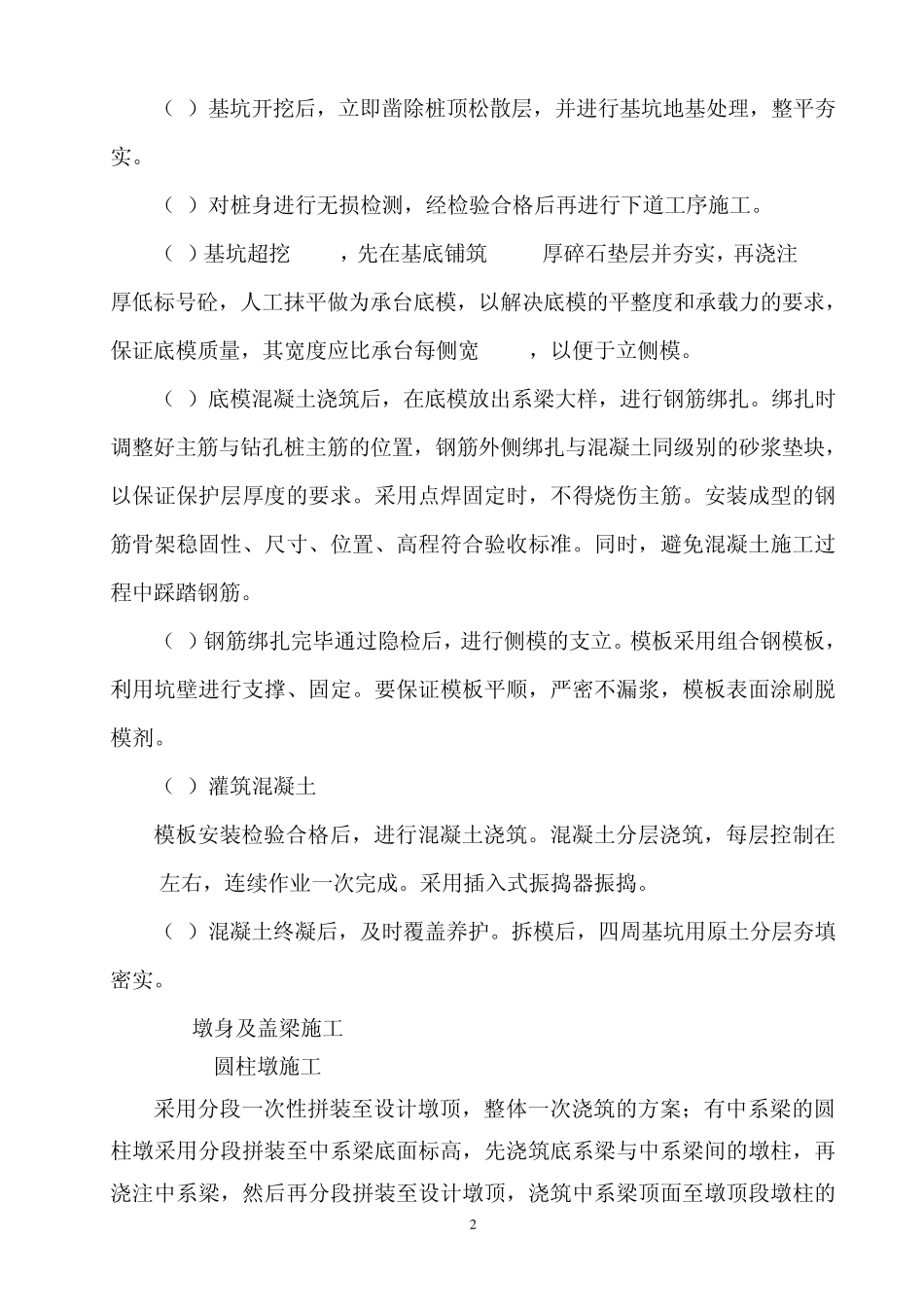

桥梁基础及下部构造施工方案_第2页
2/15

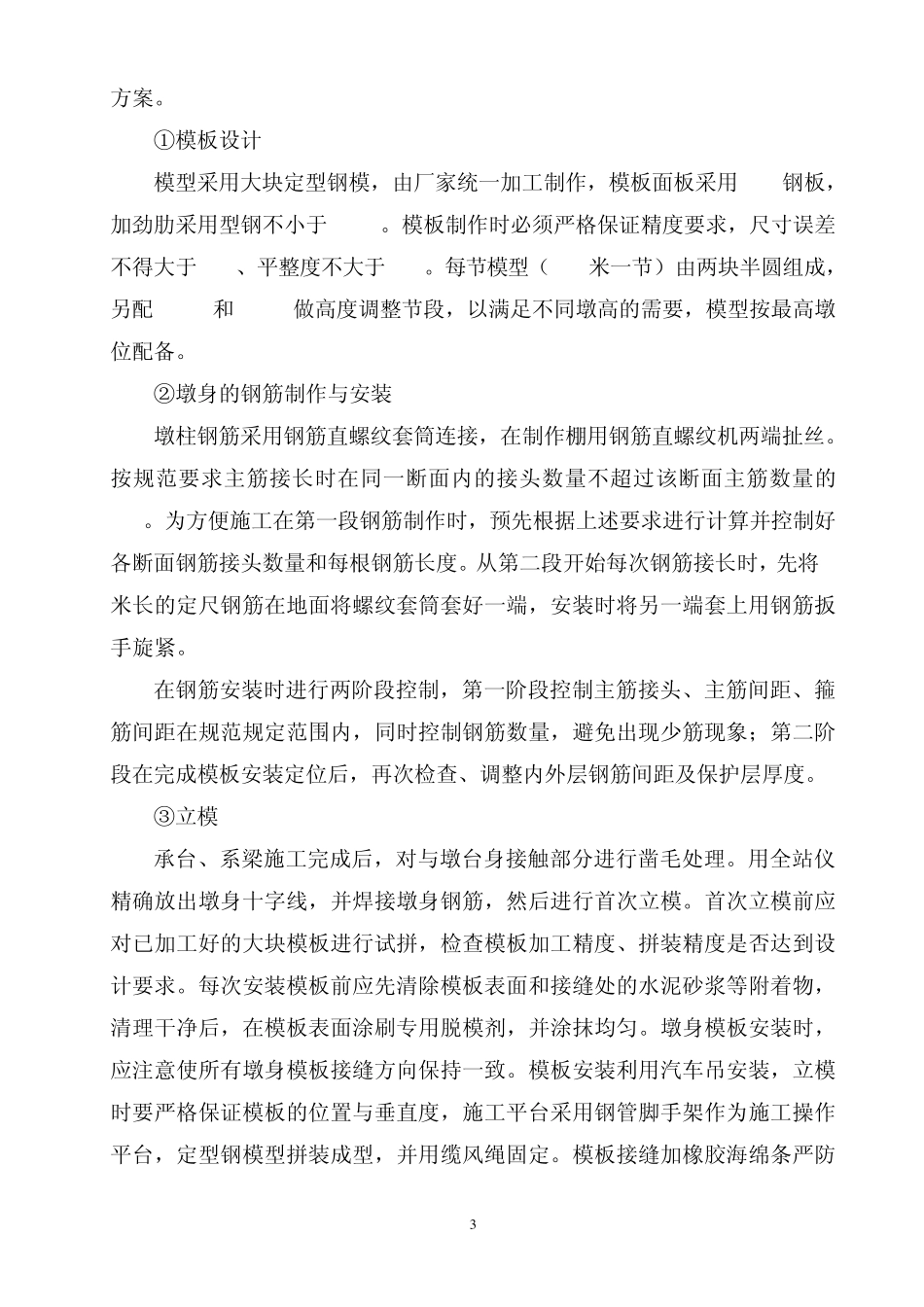

桥梁基础及下部构造施工方案_第3页
3/15
1 欧阳海大桥下部构造施工方案 1 工程概况 K41+207欧阳海大桥桥梁全长为 191.5m。下部结构 1、2、3、4、5号墩设计为柱式墩,基础为钻孔桩基础。 2 施工方案、施工方法 选定原则:在满足安全、质量、施工进度的前提下,要讲求经济效益,尽量采用低造价的施工方法。根据现场条件,进行科学地组织、合理地机械配置、安全地施工。 2.1施工主要机械设备 表 1 欧阳海大桥施工机械设备表 序号 设 备 型 号 生产能力 单位 数 量 性 能 1 电焊机 380V 台 3 良好 2 汽车起重机 QY16 25t 台 2 良好 3 装载机 ZLM50 2.8m3 台 1 良好 4 变压器 315KVA 台 1 良好 5 插入式振动器 台 6 良好 6 发电机 GF120 120KW 台 2 良好 7 潜水泵 QY15 4KW 台 3 良好 8 挖掘机 PC200 台 1 良好 9 砼搅拌输送车 JC-6 台 3 良好 2.1地系梁施工 地系梁施工作业流程为:放样开挖→凿桩头→桩身检测→浇筑垫层混凝土→绑扎钢筋→立模→浇筑混凝土→养护。 (1)测出地系梁位置,采用自然放坡方法,人工配合机械开挖,基坑底边距地系梁边缘线 1.0m,坡率 1:0.75~1.0。出现地下水时,坑底四周设排水沟及集水坑,用水泵抽到既有排水沟渠,保证基坑不集水。 2 (2)基坑开挖后,立即凿除桩顶松散层,并进行基坑地基处理,整平夯实。 (3)对桩身进行无损检测,经检验合格后再进行下道工序施工。 (4)基坑超挖 15cm,先在基底铺筑 10cm厚碎石垫层并夯实,再浇注 5cm厚低标号砼,人工抹平做为承台底模,以解决底模的平整度和承载力的要求,保证底模质量,其宽度应比承台每侧宽 10cm,以便于立侧模。 (5)底模混凝土浇筑后,在底模放出系梁大样,进行钢筋绑扎。绑扎时调整好主筋与钻孔桩主筋的位置,钢筋外侧绑扎与混凝土同级别的砂浆垫块,以保证保护层厚度的要求。采用点焊固定时,不得烧伤主筋。安装成型的钢筋骨架稳固性、尺寸、位置、高程符合验收标准。同时,避免混凝土施工过程中踩踏钢筋。 (6)钢筋绑扎完毕通过隐检后,进行侧模的支立。模板采用组合钢模板,利用坑壁进行支撑、固定。要保证模板平顺,严密不漏浆,模板表面涂刷脱模剂。 (7)灌筑混凝土 模板安装检验合格后,进行混凝土浇筑。混凝土分层浇筑,每层控制在30cm左右,连续作业一次完成。采用插入式振捣器振捣。 (8)混凝土终凝后,及时覆盖养护。拆模后,四周基坑用原土分层夯填密实。 2.2墩身及盖梁施工...
