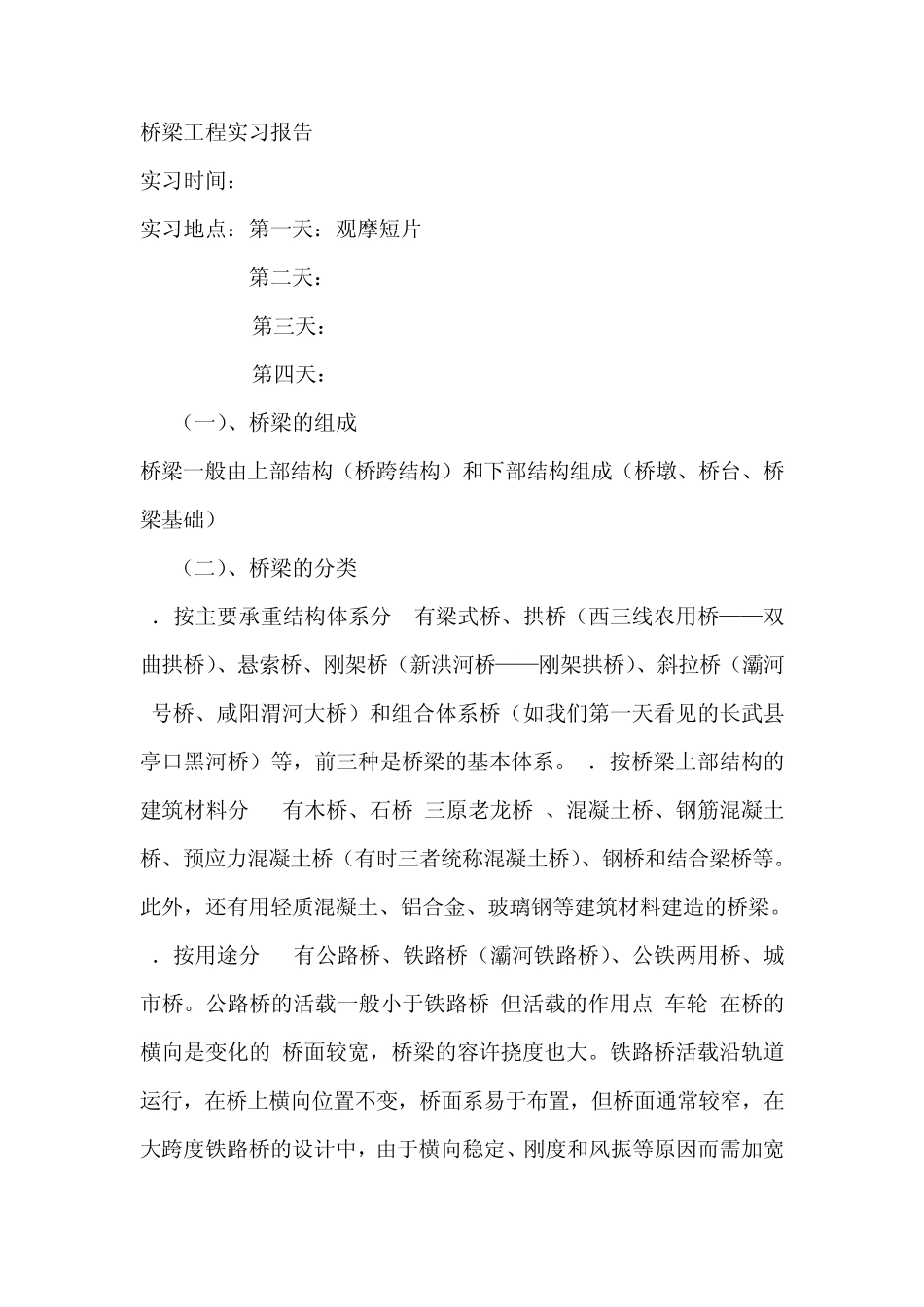

桥梁工程实习报告 实习时间： 实习地点：第一天：观摩短片 第二天： 第三天： 第四天： （一）、桥梁的组成 桥梁一般由上部结构（桥跨结构）和下部结构组成（桥墩、桥台、桥梁基础） （二）、桥梁的分类 1．按主要承重结构体系分 有梁式桥、拱桥（西三线农用桥——双曲拱桥）、悬索桥、刚架桥（新洪河桥——刚架拱桥）、斜拉桥（灞河2号桥、咸阳渭河大桥）和组合体系桥（如我们第一天看见的长武县亭口黑河桥）等，前三种是桥梁的基本体系。2．按桥梁上部结构的建筑材料分 有木桥、石桥(三原老龙桥)、混凝土桥、钢筋混凝土桥、预应力混凝土桥（有时三者统称混凝土桥）、钢桥和结合梁桥等。此外，还有用轻质混凝土、铝合金、玻璃钢等建筑材料建造的桥梁。3．按用途分 有公路桥、铁路桥（灞河铁路桥）、公铁两用桥、城市桥。公路桥的活载一般小于铁路桥,但活载的作用点(车轮)在桥的横向是变化的,桥面较宽，桥梁的容许挠度也大。铁路桥活载沿轨道运行，在桥上横向位置不变，桥面系易于布置，但桥面通常较窄，在大跨度铁路桥的设计中，由于横向稳定、刚度和风振等原因而需加宽桥梁；其活载大，容许挠度小，因此在选择结构体系上不如公路桥有较多的自由。在同一桥位上供公路和铁路使用的桥梁称公铁两用桥。公路、铁路一般分别布置在上、下两个平面上；也可布置在同一平面上，将公路设置在铁路两侧,但运营性能较差。此外,尚有人行桥、飞机场桥、运河桥、给水桥(渡桥)和供油、供气、供煤粉的管道桥等。4．按桥面位置分 有上承式桥（蓝田连续石拱桥——上承式连续实腹石拱桥）、中承式桥、下承式桥和双层桥。将桥面布置在主要承重结构之上的称为上承式桥,在主要承重结构下缘附近的称为下承式桥,介于上、下缘之间的称为中承式桥；上下缘均设桥面的称为双层桥。上承式桥具有构造简单、容易养护、制造架设方便，节省墩台圬工数量以及视野开阔等优点，在桥梁设计中常优先选用。中、下承式桥都具有桥梁建筑高度小的优点，视设计要求而用。双层桥多用于公铁两用桥。此外，桥梁还有其他各类分类。 （三）、具体实例 一、 长武县亭口黑河桥 此桥的结构类型是连续刚构和连续梁组合而成的，从而使得此桥型适用性更广。桥的主桥部分支座固结，而在引桥支点处给它放开，处理成支撑的形式，也就是说，其它地方都是墩梁固结，在这里采用连续结构。若采用固结形式，此处次内力集中力是最大的，这个墩是最不利的。连续梁和连续刚构的区别在于有支座。 因此...
