桥梁桩基施工控制要点

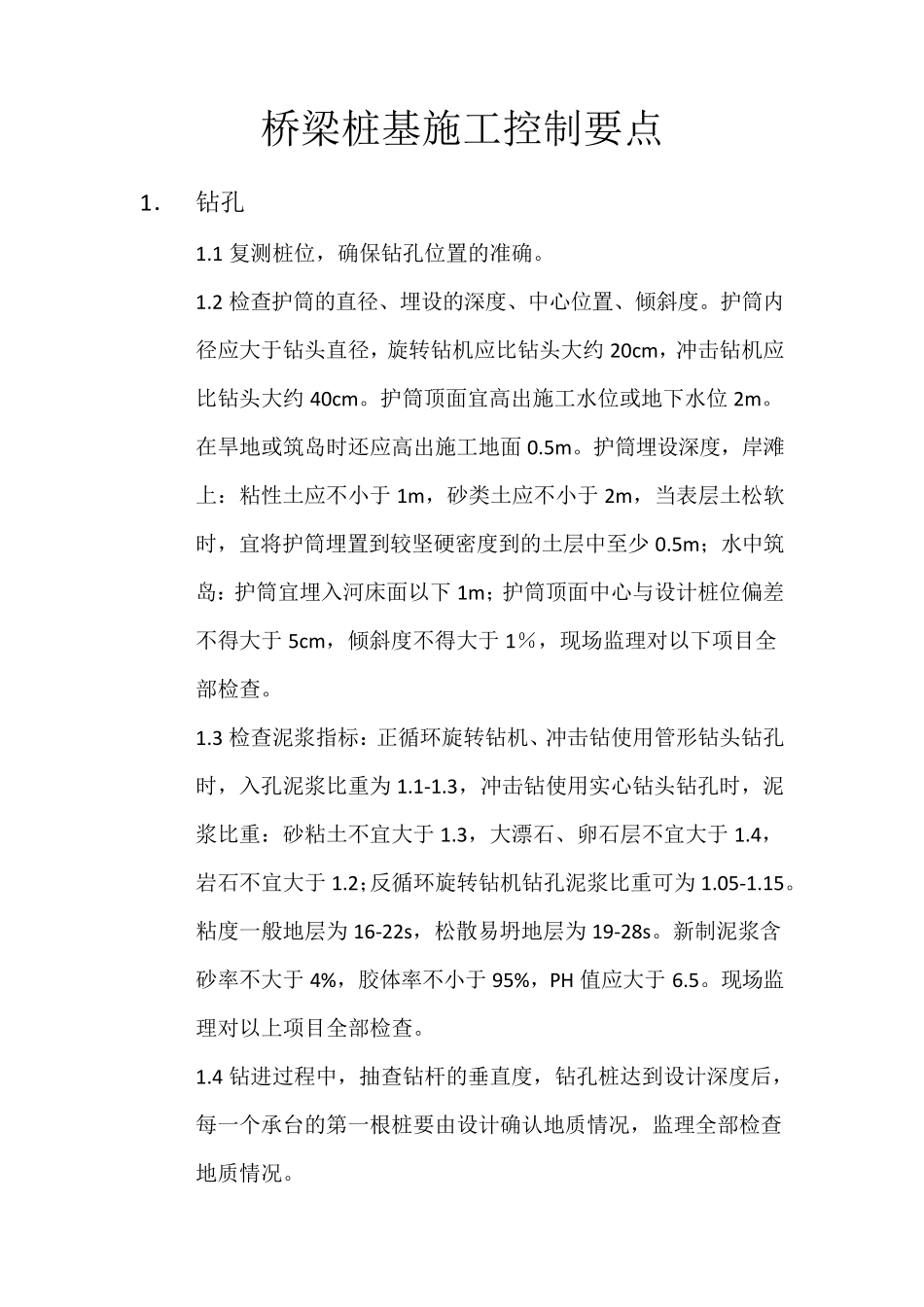

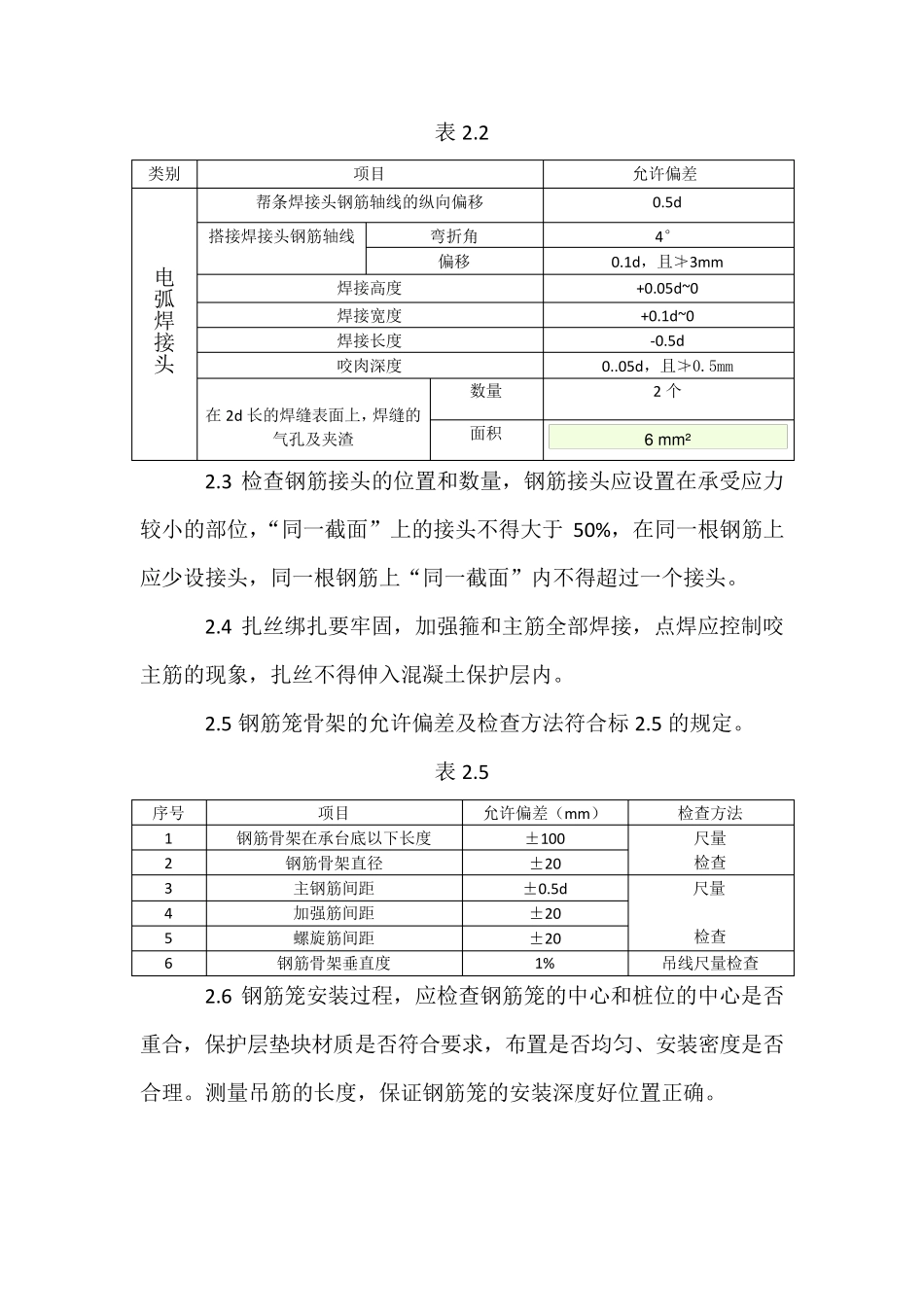

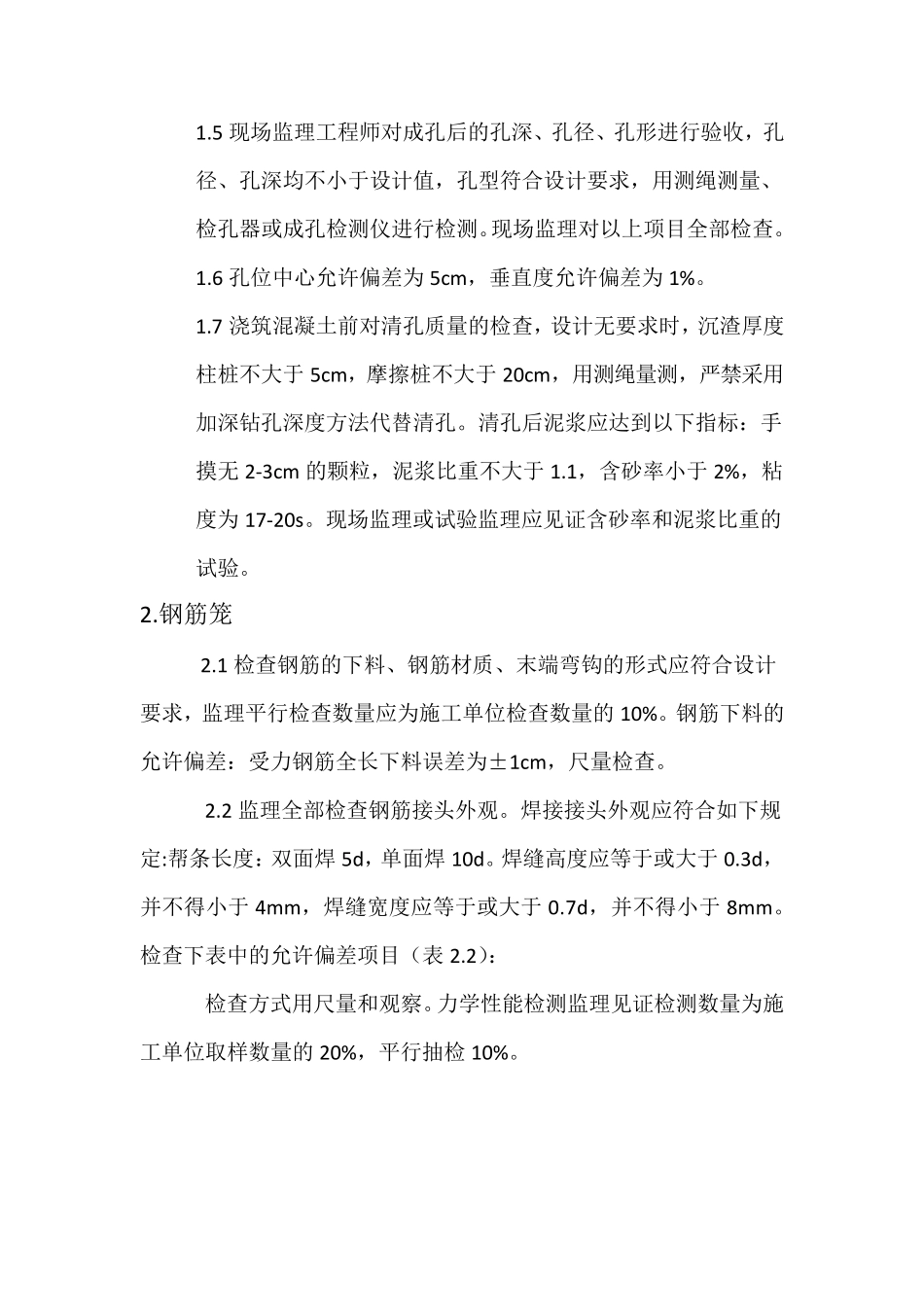

桥梁桩基施工控制要点 1． 钻孔 1.1 复测桩位，确保钻孔位置的准确。 1.2 检查护筒的直径、埋设的深度、中心位置、倾斜度。护筒内径应大于钻头直径，旋转钻机应比钻头大约 20cm，冲击钻机应比钻头大约 40cm。护筒顶面宜高出施工水位或地下水位2m。在旱地或筑岛时还应高出施工地面 0.5m。护筒埋设深度，岸滩上：粘性土应不小于 1m，砂类土应不小于 2m，当表层土松软时，宜将护筒埋置到较坚硬密度到的土层中至少 0.5m；水中筑岛：护筒宜埋入河床面以下 1m；护筒顶面中心与设计桩位偏差不得大于 5cm，倾斜度不得大于 1％，现场监理对以下项目全部检查。 1.3 检查泥浆指标：正循环旋转钻机、冲击钻使用管形钻头钻孔时，入孔泥浆比重为 1.1-1.3，冲击钻使用实心钻头钻孔时，泥浆比重：砂粘土不宜大于 1.3，大漂石、卵石层不宜大于 1.4，岩石不宜大于 1.2；反循环旋转钻机钻孔泥浆比重可为 1.05-1.15。粘度一般地层为 16-22s，松散易坍地层为 19-28s。新制泥浆含砂率不大于 4%，胶体率不小于 95%，PH 值应大于 6.5。现场监理对以上项目全部检查。 1.4 钻进过程中，抽查钻杆的垂直度，钻孔桩达到设计深度后，每一个承台的第一根桩要由设计确认地质情况，监理全部检查地质情况。 1.5 现场监理工程师对成孔后的孔深、孔径、孔形进行验收，孔径、孔深均不小于设计值，孔型符合设计要求，用测绳测量、检孔器或成孔检测仪进行检测。现场监理对以上项目全部检查。 1.6 孔位中心允许偏差为 5cm，垂直度允许偏差为 1%。 1.7 浇筑混凝土前对清孔质量的检查，设计无要求时，沉渣厚度柱桩不大于 5cm，摩擦桩不大于 20cm，用测绳量测，严禁采用加深钻孔深度方法代替清孔。清孔后泥浆应达到以下指标：手摸无 2-3cm 的颗粒，泥浆比重不大于 1.1，含砂率小于 2%，粘度为 17-20s。现场监理或试验监理应见证含砂率和泥浆比重的试验。 2.钢筋笼 2.1 检查钢筋的下料、钢筋材质、末端弯钩的形式应符合设计要求，监理平行检查数量应为施工单位检查数量的 10%。钢筋下料的 允许偏差：受力钢筋全长下料误差为±1cm，尺量检查。 2.2 监理全部检查钢筋接头外观。焊接接头外观应符合如下规定:帮条长度：双面焊 5d，单面焊 10d。焊缝高度应等于或大于 0.3d，并不得小于 4mm，焊缝宽度应等于或大于 0.7d，并不得小于 8mm。检查下表中的允许偏差项目（表 2.2）： 检查方式用尺量和观察。力学性能检测监理见证检测数量为施...
