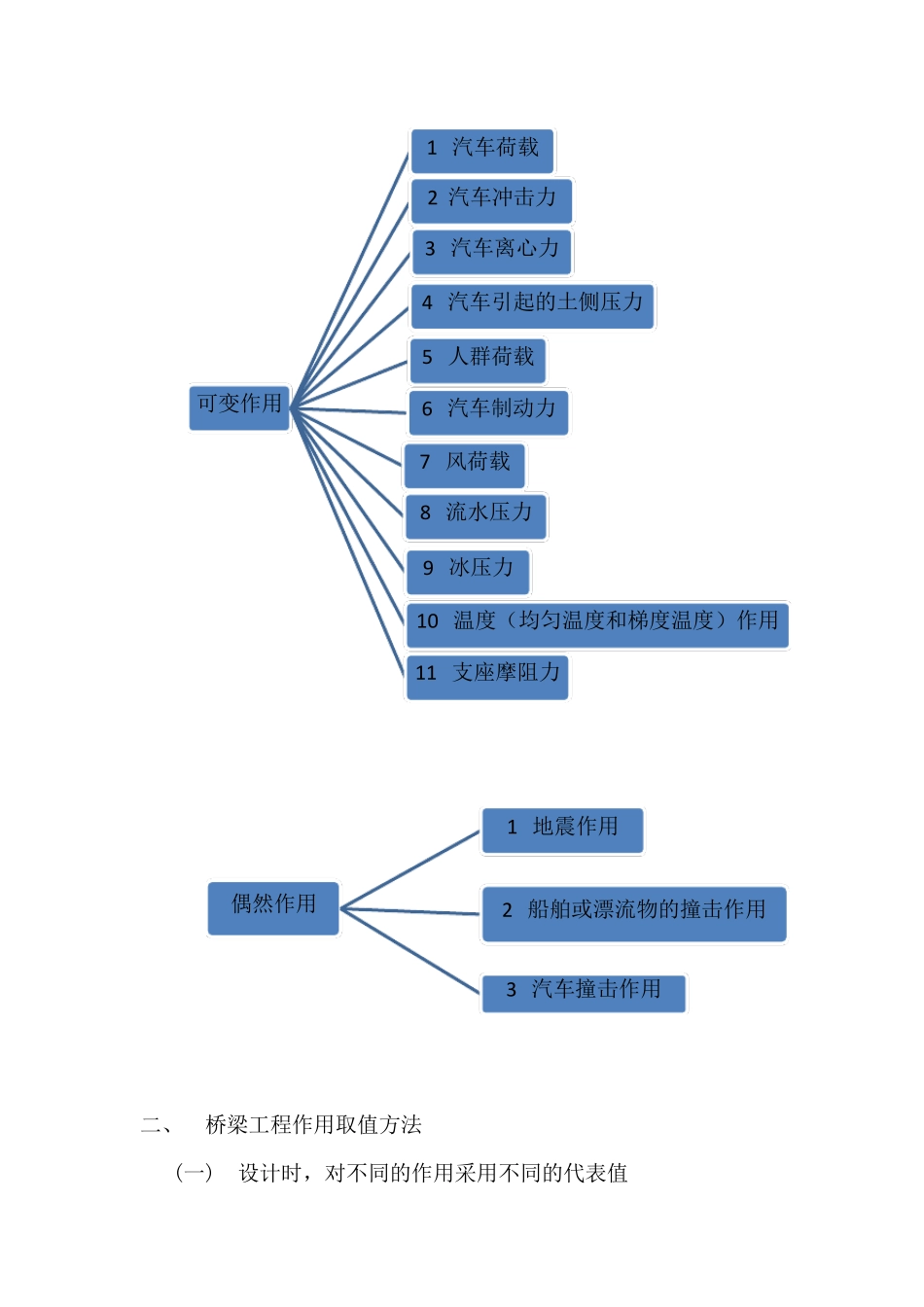

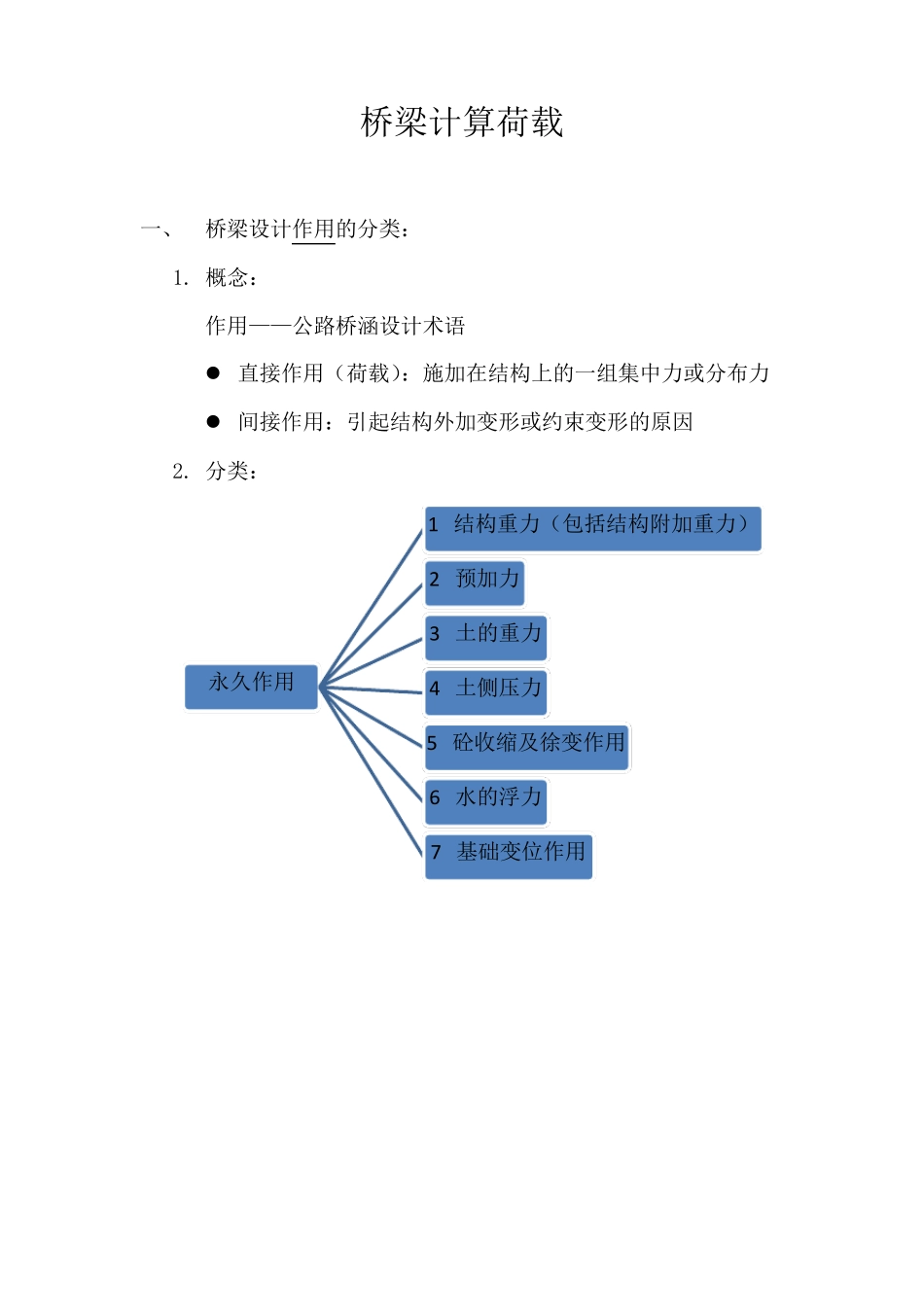

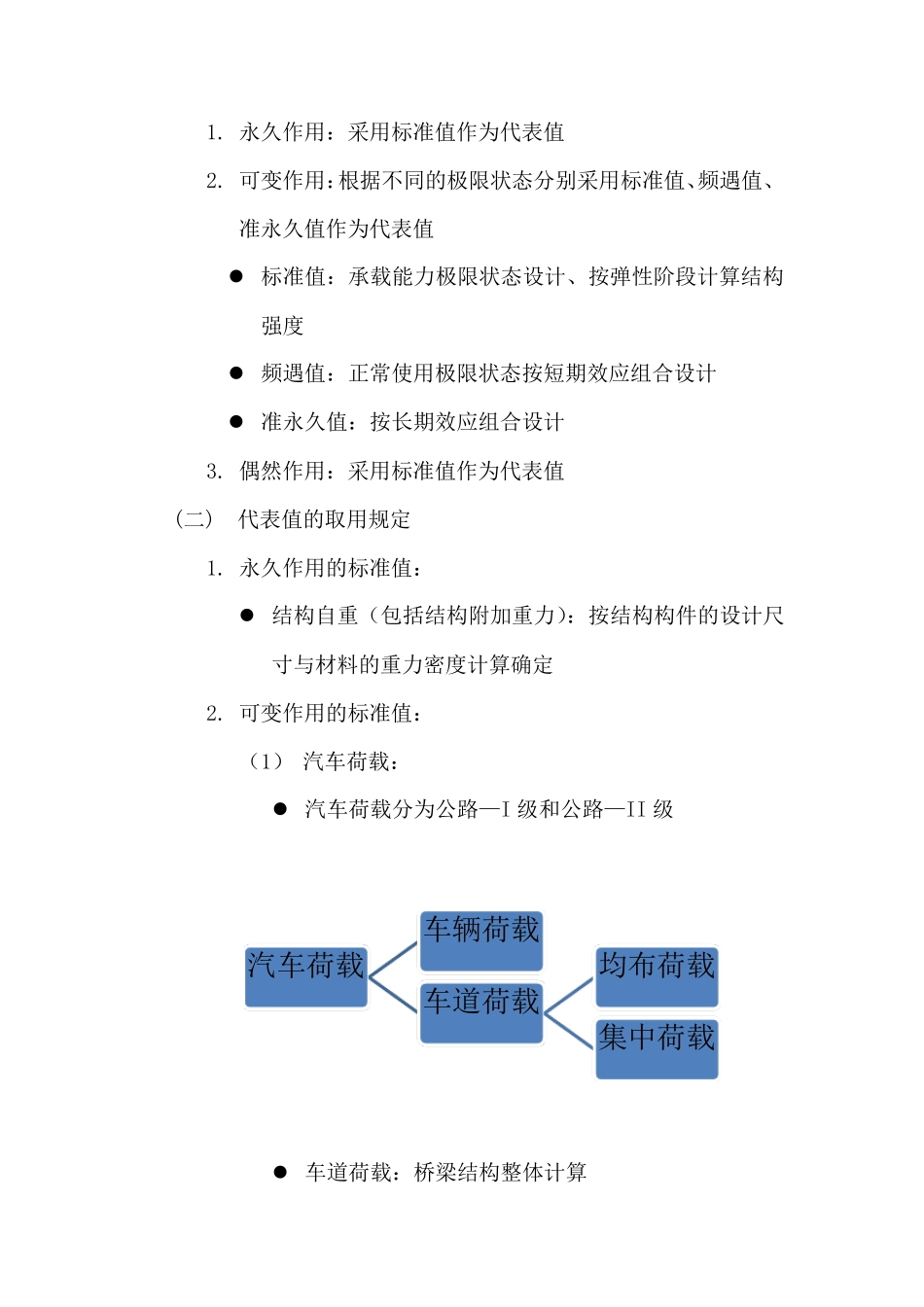

桥梁计算荷载 一、 桥梁设计作用的分类: 1. 概念: 作用——公路桥涵设计术语 直接作用(荷载):施加在结构上的一组集中力或分布力 间接作用:引起结构外加变形或约束变形的原因 2. 分类: 永久作用1 结构重力(包括结构附加重力)2 预加力3 土的重力4 土侧压力5 砼收缩及徐变作用6 水的浮力7 基础变位作用 二、 桥梁工程作用取值方法 (一) 设计时,对不同的作用采用不同的代表值 可变作用1 汽车荷载2 汽车冲击力3 汽车离心力4 汽车引起的土侧压力5 人群荷载6 汽车制动力7 风荷载8 流水压力9 冰压力10 温度(均匀温度和梯度温度)作用11 支座摩阻力偶然作用1 地震作用2 船舶或漂流物的撞击作用3 汽车撞击作用1. 永久作用:采用标准值作为代表值 2. 可变作用:根据不同的极限状态分别采用标准值、频遇值、准永久值作为代表值 标准值:承载能力极限状态设计、按弹性阶段计算结构强度 频遇值:正常使用极限状态按短期效应组合设计 准永久值:按长期效应组合设计 3. 偶然作用:采用标准值作为代表值 (二) 代表值的取用规定 1. 永久作用的标准值: 结构自重(包括结构附加重力):按结构构件的设计尺寸与材料的重力密度计算确定 2. 可变作用的标准值: (1) 汽车荷载: 汽车荷载分为公路—I 级和公路—II 级 车道荷载:桥梁结构整体计算 汽车荷载车辆荷载车道荷载均布荷载集中荷载 车辆荷载:桥梁结构的局部加载、涵洞、桥台、挡土墙土压力等的计算 车辆荷载和车道荷载的作用不重叠 (2) 车道荷载的计算图式: (3) 公路—I 级车道荷载: 均布荷载标准值:q k=10.5kN/m 集中荷载标准值: 桥梁计算跨径≤5m,Pk=180 kN 5m<桥梁计算跨径<50m,采用直线内插求得 桥梁计算跨径≥50m,Pk=360 kN 计算剪力效应,上述集中荷载标准值Pk×1.2 (4) 公路—II 级车道荷载: 均布荷载标准值q k 和集中荷载标准值Pk 按公路—I 级车道荷载的0.75 倍采用 (5) 车道荷载的分布: 均布荷载标准值应满布于使结构产生最不利效应的同好影响线上 集中荷载标准值只作用于相应影响中一个最大影响线峰值处 (6) 人群荷载标准值的采用规定: 桥梁计算跨径≤50m,人群荷载标准值3kN/㎡ 50m<桥梁计算跨径<150m,由线性内插得人群荷载标准值 桥梁计算跨径≥150m,人群荷载标准值2.5kN/㎡ ...
