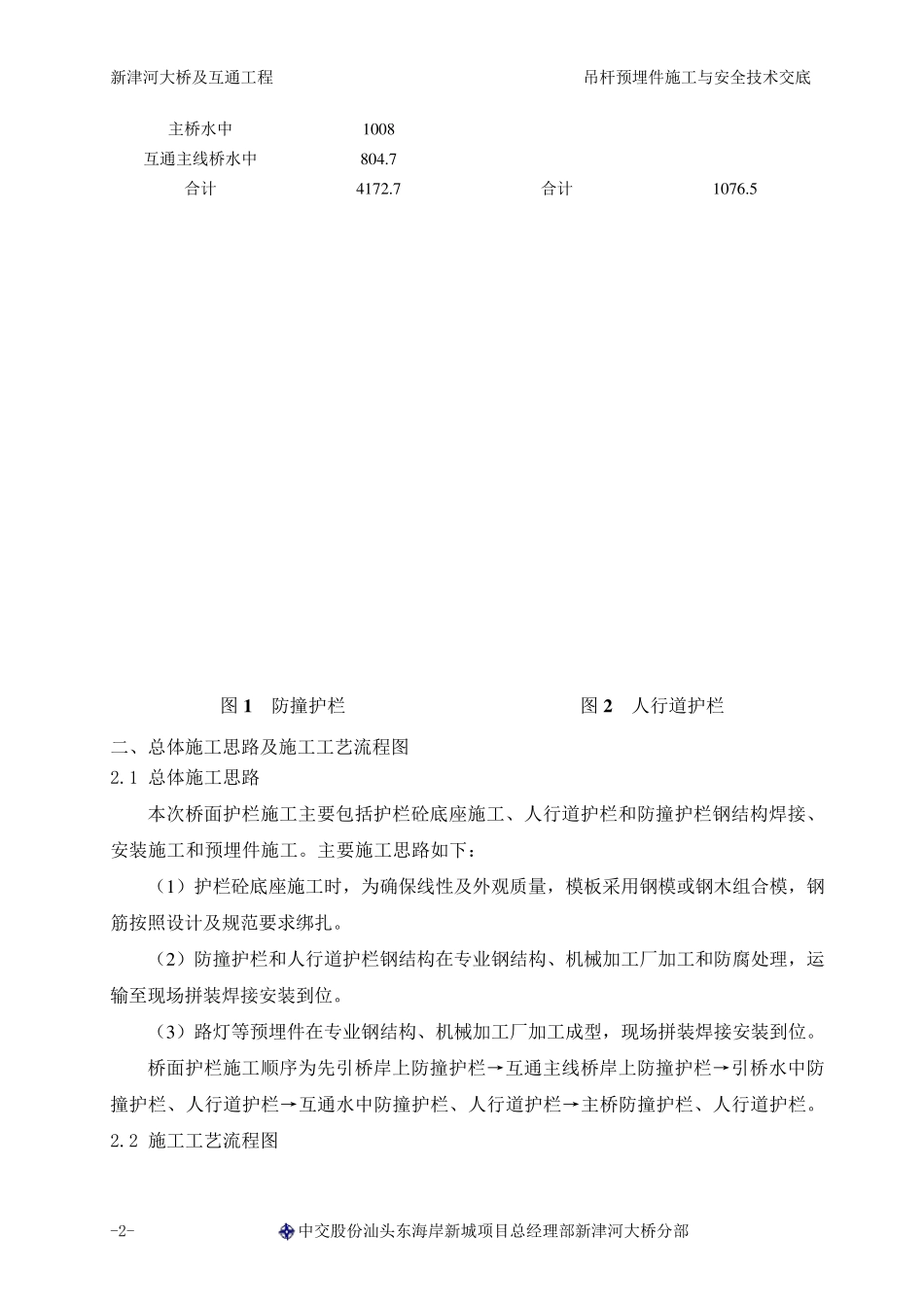

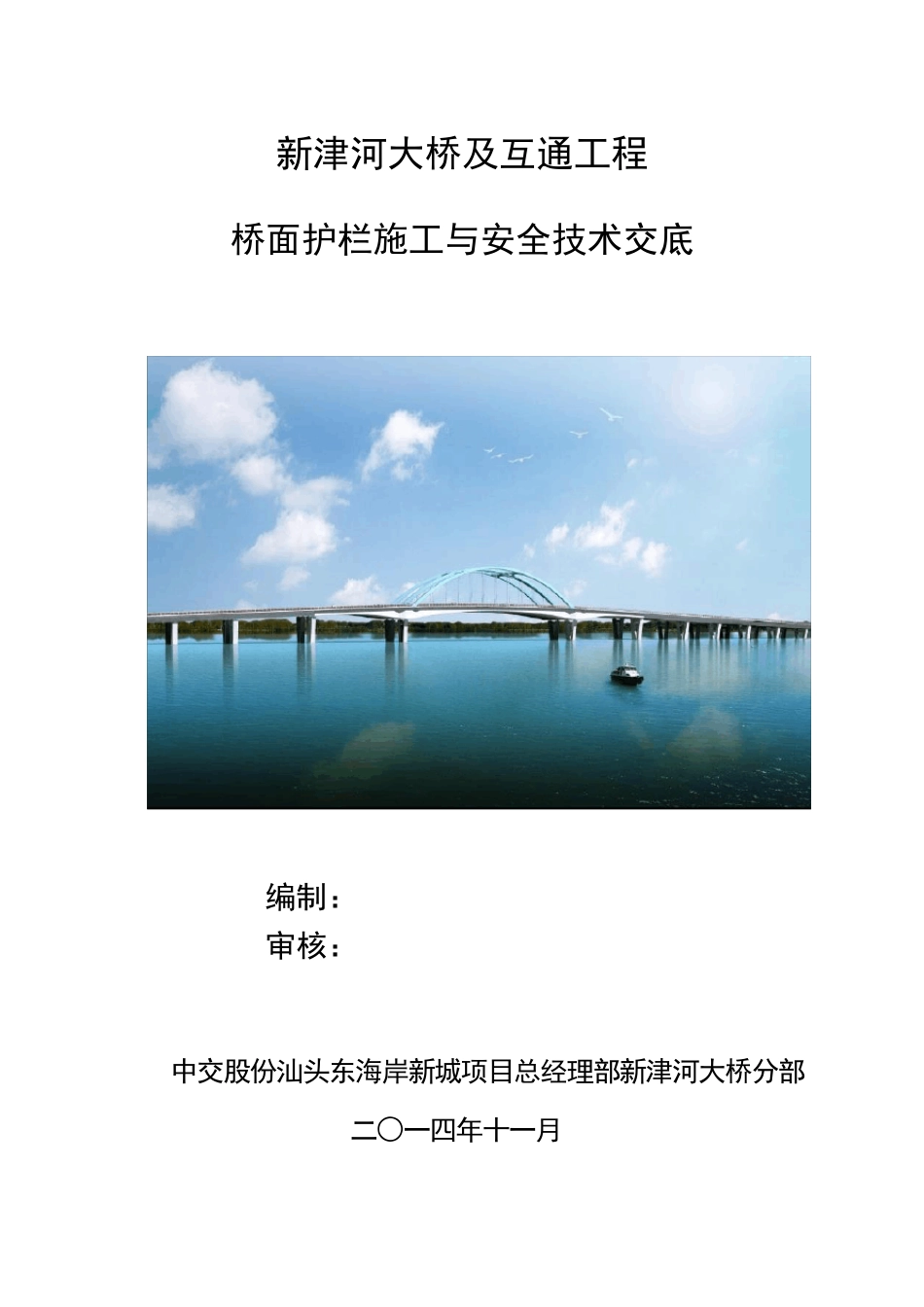

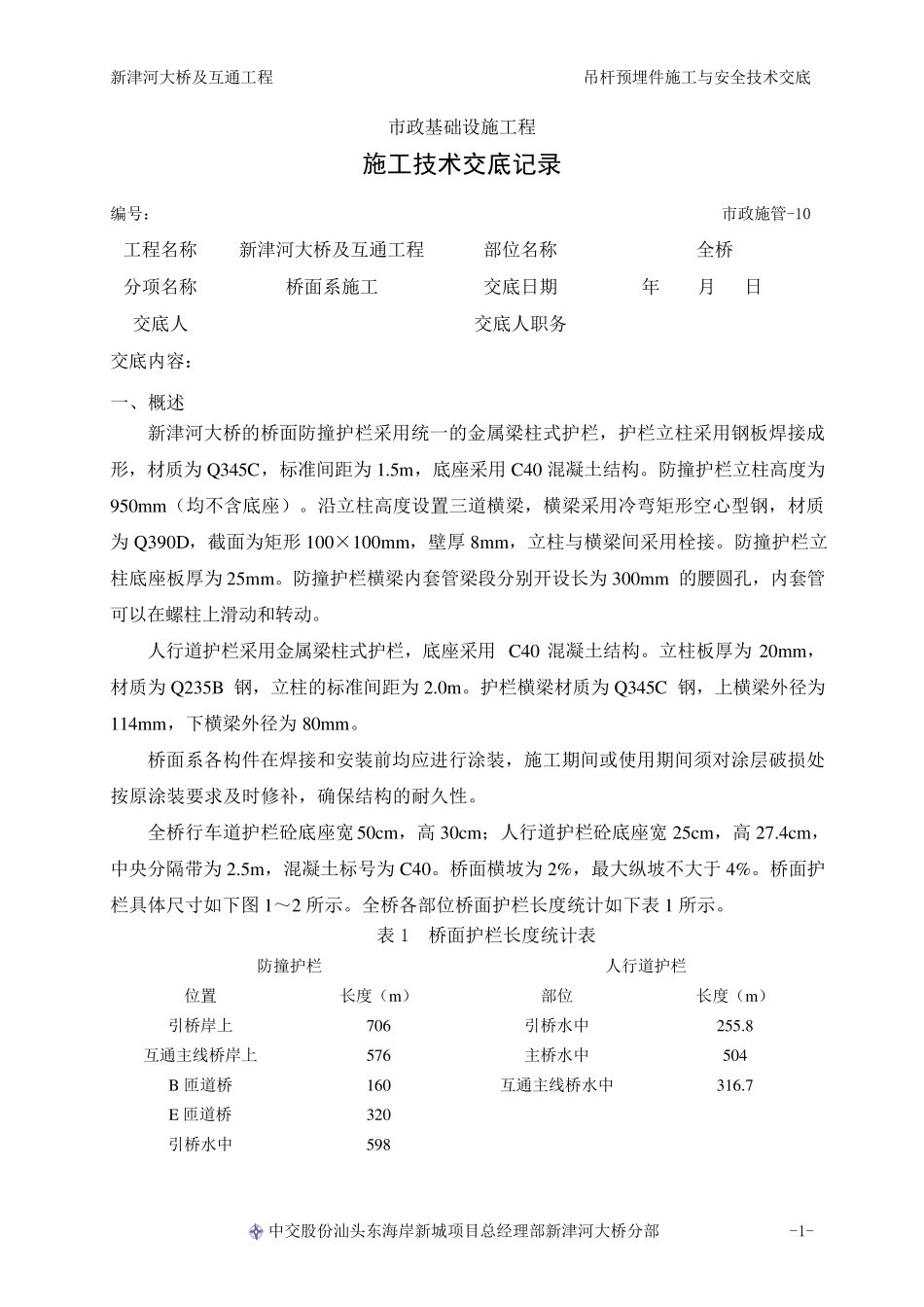

新津河大桥及互通工程 桥面护栏施工与安全技术交底 编制： 审核： 中交股份汕头东海岸新城项目总经理部新津河大桥分部 二○一四年十一月 新津河大桥及互通工程 吊杆预埋件施工与安全技术交底 中交股份汕头东海岸新城项目总经理部新津河大桥分部 -1- 市政基础设施工程 施工技术交底记录 编号： 市政施管-10 工程名称 新津河大桥及互通工程 部位名称 全桥 分项名称 桥面系施工 交底日期 年 月 日 交底人 交底人职务 交底内容： 一、概述 新津河大桥的桥面防撞护栏采用统一的金属梁柱式护栏，护栏立柱采用钢板焊接成形，材质为Q345C，标准间距为1.5m ，底座采用C40 混凝土结构。防撞护栏立柱高度为950m m （均不含底座）。沿立柱高度设置三道横梁，横梁采用冷弯矩形空心型钢，材质为Q390D，截面为矩形100×100m m ，壁厚 8m m ，立柱与横梁间采用栓接。防撞护栏立柱底座板厚为25m m 。防撞护栏横梁内套管梁段分别开设长为300m m 的腰圆孔，内套管可以在螺柱上滑动和转动。 人行道护栏采用金属梁柱式护栏，底座采用C40 混凝土结构。立柱板厚为20m m ，材质为Q235B 钢，立柱的标准间距为2.0m 。护栏横梁材质为Q345C 钢，上横梁外径为114m m ，下横梁外径为80m m 。 桥面系各构件在焊接和安装前均应进行涂装，施工期间或使用期间须对涂层破损处按原 涂装要 求 及时 修 补 ，确 保 结构的耐 久 性 。 全桥行车 道护栏砼 底座宽 50cm ，高30cm ； 人行道护栏砼 底座宽 25cm ，高27.4cm ，中央 分隔 带 为2.5m ，混凝土标号为C40。桥面横坡 为2%，最 大纵 坡 不大于 4%。桥面护栏具 体 尺 寸 如 下图 1～ 2 所 示 。全桥各部位桥面护栏长度统计 如 下表 1 所 示 。 表 1 桥面护栏长度统计 表 防撞护栏 人行道护栏 位置 长度（m ） 部位 长度（m ） 引 桥岸上 706 引 桥水 中 255.8 互通主 线 桥岸上 576 主 桥水 中 504 B 匝 道桥 160 互通主 线 桥水 中 316.7 E 匝 道桥 320 引 桥水 中 598 新 津 河 大 桥 及 互 通 工 程 吊 杆 预 埋 件 施 工 与 安 全 技 术 交 底 -2- 中 交 股 份 汕 头 东 海 岸 新 城 项 目 总 经 理 部 新 津 河 大 桥 分 部 主 桥 水 中 1 0 0 8 互 通 主 线 桥 水 中 8 0 4 .7 合 计 4 1 7 2 .7...
