桩基工程施工方案

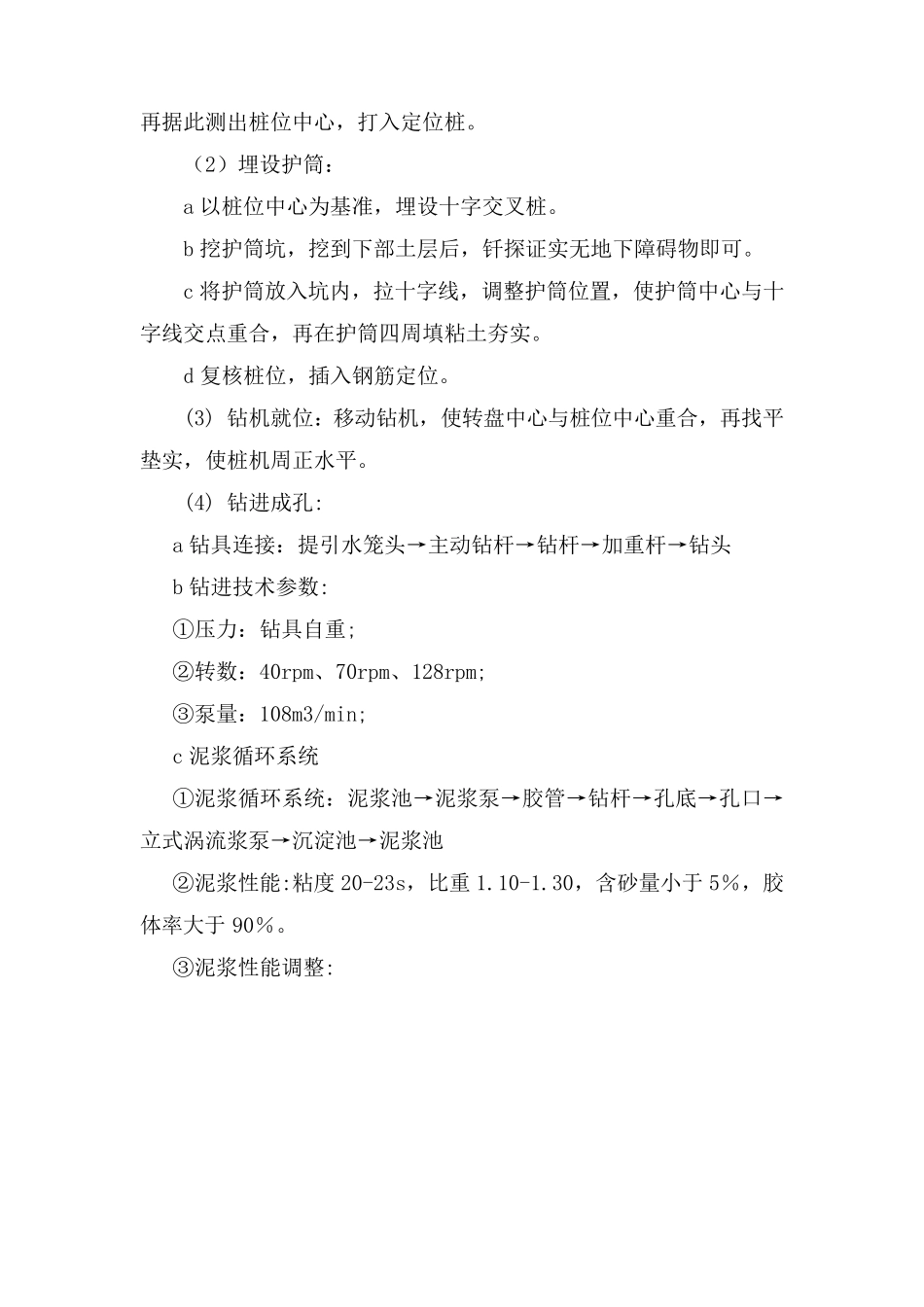

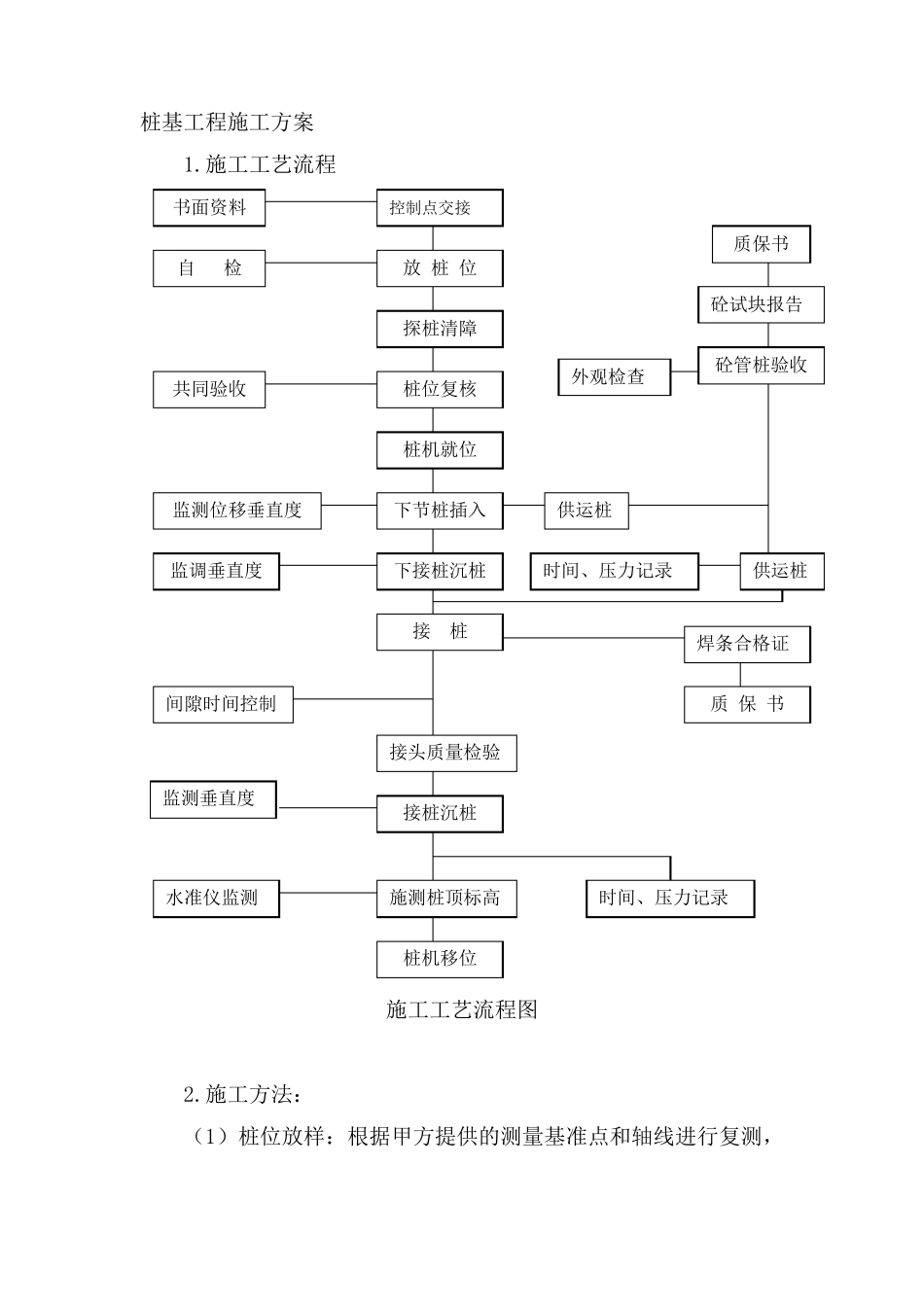

桩基工程施工方案 1.施工工艺流程 施工工艺流程图 2.施工方法： （1）桩位放样：根据甲方提供的测量基准点和轴线进行复测，控制点交接 书面资料 放 桩 位 自 检 探桩清障 桩位复核 共同验收 桩机就位 下节桩插入 监测位移垂直度 下接桩沉桩 监调垂直度 接 桩 接头质量检验 间隙时间控制 接桩沉桩 监测垂直度 施测桩顶标高 水准仪监测 时间、压力记录 桩机移位 焊条合格证 质 保 书 供运桩 时间、压力记录 供运桩 砼管桩验收 外观检查 砼试块报告 质保书 再据此测出桩位中心，打入定位桩。 （2）埋设护筒： a 以桩位中心为基准，埋设十字交叉桩。 b 挖护筒坑，挖到下部土层后，钎探证实无地下障碍物即可。 c 将护筒放入坑内，拉十字线，调整护筒位置，使护筒中心与十字线交点重合，再在护筒四周填粘土夯实。 d 复核桩位，插入钢筋定位。 (3) 钻机就位：移动钻机，使转盘中心与桩位中心重合，再找平垫实，使桩机周正水平。 (4) 钻进成孔: a 钻具连接：提引水笼头→主动钻杆→钻杆→加重杆→钻头 b 钻进技术参数: ①压力：钻具自重; ②转数：40rpm、70rpm、128rpm; ③泵量：108m3/min; c 泥浆循环系统 ①泥浆循环系统：泥浆池→泥浆泵→胶管→钻杆→孔底→孔口→立式涡流浆泵→沉淀池→泥浆池 ②泥浆性能:粘度 20-23s，比重1.10-1.30，含砂量小于 5％，胶体率大于 90％。 ③泥浆性能调整: 土 质 比 重 粘 度 含 砂 率 胶 体 率 备 注 填 土 1.20~1.3 25~28s 5% 90% 淤 泥 1.15~1.2 20~23s 5% 90% 粉 土 1.2~1.25 22~25s 5% 90% 粉 质 粘 土 1.1~1.15 20~22s 5% 90% (5)第 一 次 清 孔 ： 钻 进 到 设 计 孔 深 后 ， 将 钻 具 略 微 提 起 ， 慢 速 回转 ， 大 泵 量 冲 孔30 分 钟 ， 然 后 停 泵 测 量 孔 深 ， 测 到 终 孔 孔 深 才 能 提钻 。 (6)下 钢 筋 笼 :起 吊 钢 筋 笼 ， 调 直 ， 缓 慢 下 入 孔 内 ， 孔 口 焊 接 钢 筋和 吊 筋 ， 将 钢 筋 笼 固 定 在 孔 口 。 (7)下 导 管 :按 孔 深 要 求 连 接 导 管 ， 吊 起 缓 慢 下 入 孔 内 。 (8)第 二 次 清 孔 （ 换 浆 正 循 环 清 孔 ） 接 好 清 孔 帽 ， 置 换 泥 浆 使 孔 内 沉 渣 逐 步 清 除 。 直 ...
