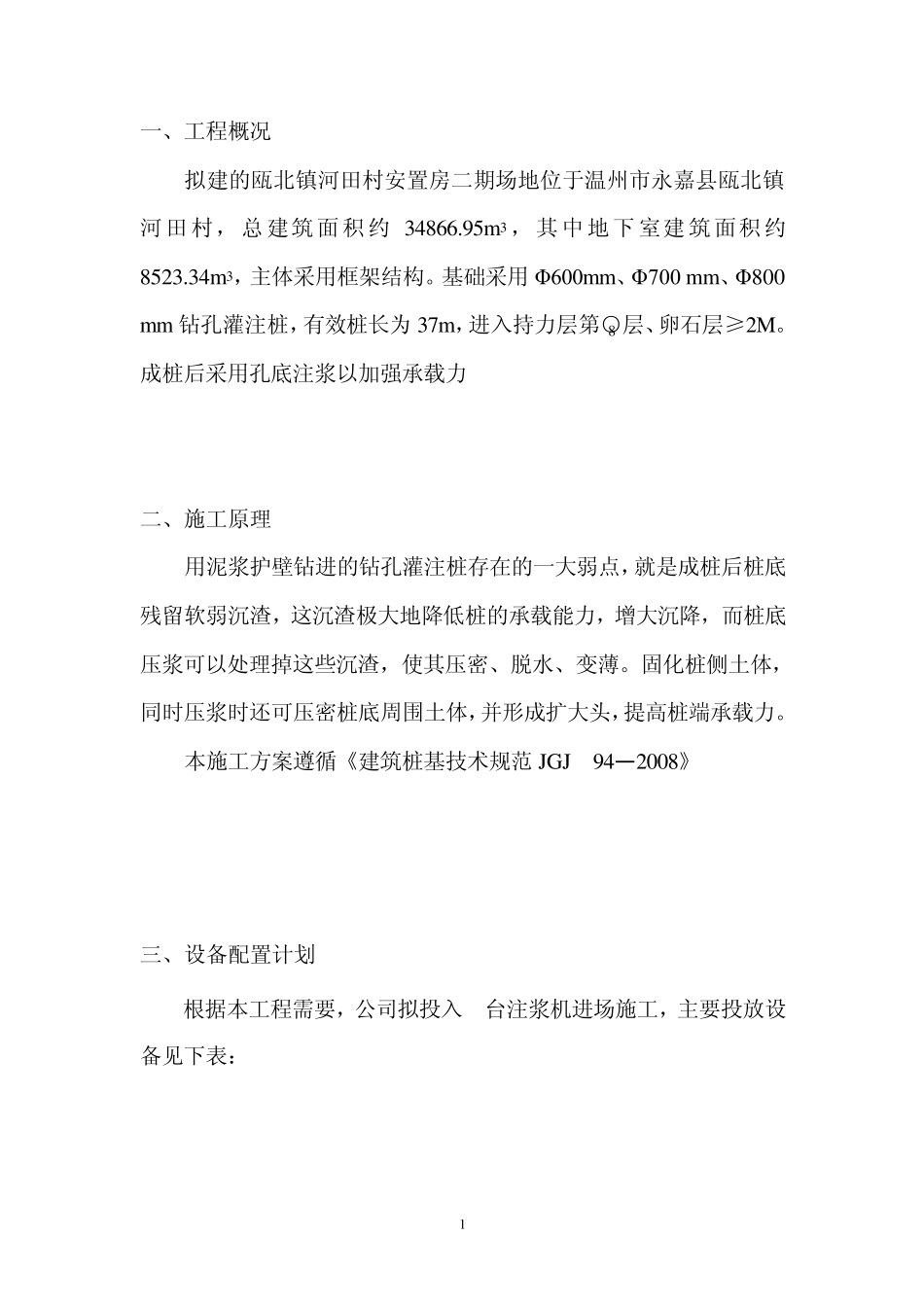

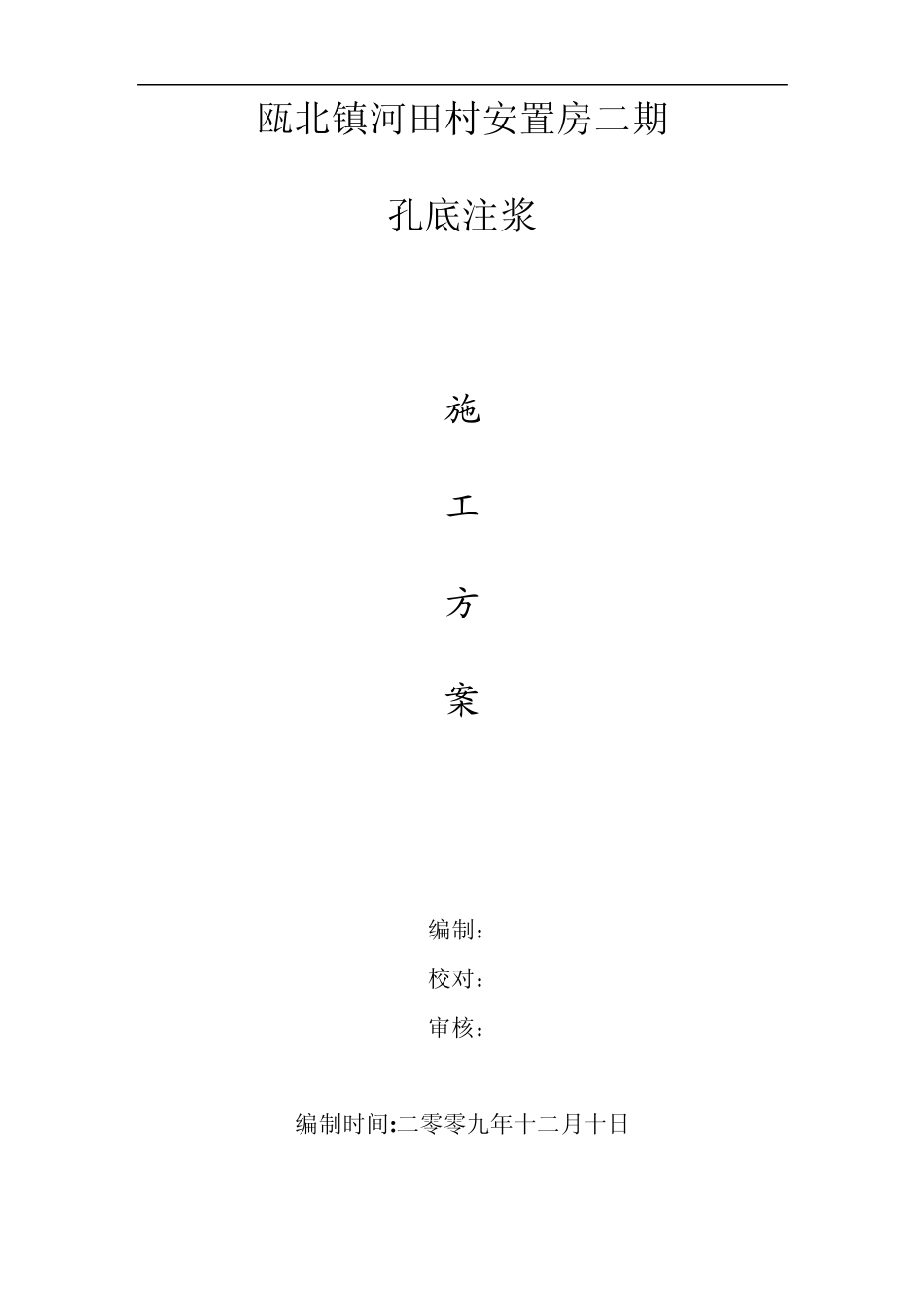

瓯北镇河田村安置房二期 孔底注浆 施 工 方 案 编制： 校对： 审核： 编制时间:二零零九年十二月十日 1 一、工程概况 拟建的瓯北镇河田村安置房二期场地位于温州市永嘉县瓯北镇河田村，总建筑面积约34866.95m3 ，其中地下室建筑面积约8523.34m3，主体采用框架结构。基础采用Φ 600mm、Φ 700 mm、Φ 800 mm钻孔灌注桩，有效桩长为37m，进入持力层第○8 层、卵石层≥2M。成桩后采用孔底注浆以加强承载力 二、施工原理 用泥浆护壁钻进的钻孔灌注桩存在的一大弱点，就是成桩后桩底残留软弱沉渣，这沉渣极大地降低桩的承载能力，增大沉降，而桩底压浆可以处理掉这些沉渣，使其压密、脱水、变薄。固化桩侧土体，同时压浆时还可压密桩底周围土体，并形成扩大头，提高桩端承载力。 本施工方案遵循《建筑桩基技术规范 JGJ 94—2008》 三、设备配置计划 根据本工程需要，公司拟投入1台注浆机进场施工，主要投放设备见下表： 2 序号 名 称 型号规格 功 率 数 量 单 位 备 注 1 注浆机 7.5kw 1 台 注浆 2 拌浆机筒 5kw 1 台 搅拌水泥浆 3 高压管 6分 60 米 注浆高压管 四、施工工艺流程 （1）、准备好注浆管：桩底注浆管二根 1.5 寸的钢管，每节长度由施工接长，节与节之间的连接用螺纹管箍、生料带连接，总长度由桩长确定。 如孔深为 42m 的试桩，桩底注浆管长度大约为：42m 孔深+1.0m的露出部份=43m 长。为了避免浪费及顺利施工，准备若干短节注浆管。 （2）、施工造孔及清孔至设计要求孔深，此步骤同一般灌注桩造孔施工相同。 （3）、边下放钢筋笼边接长注浆管，注浆管紧贴钢筋笼内侧，在加强筋位置用 10#铁丝绑扎，使其稳固。 （4）、当钢筋笼及注浆管下设完毕后，进行浇注混凝土的工作，砼浇注同一般桩的水下浇注相同。保护好注浆管及管口，不使杂物及砼落入管中，桩内混凝土灌注后 5 天后就可以注浆了。如因其它原因可推迟 2 天。 3 （5）、注浆前，把注浆阀采用螺纹联结到注浆管上，其中一止浆阀不用钢球，起排水气作用。 （6）、把两个连接件分别连接到注浆阀上。假如一只管不通，用另一管来补救。 （7）、准备两个堵头和与高压胶管相同规格的接头。 （8）、检查压浆泵，泵要完好。 （9）、把高压胶管两端分别连接到泵及注浆管上。 （10）、泵送清水，清洗管路及注浆腔，从一端注水，注水正常说明管路通畅， （11）、检查泵上的压力表处于完好状态，记录压力。 ...
