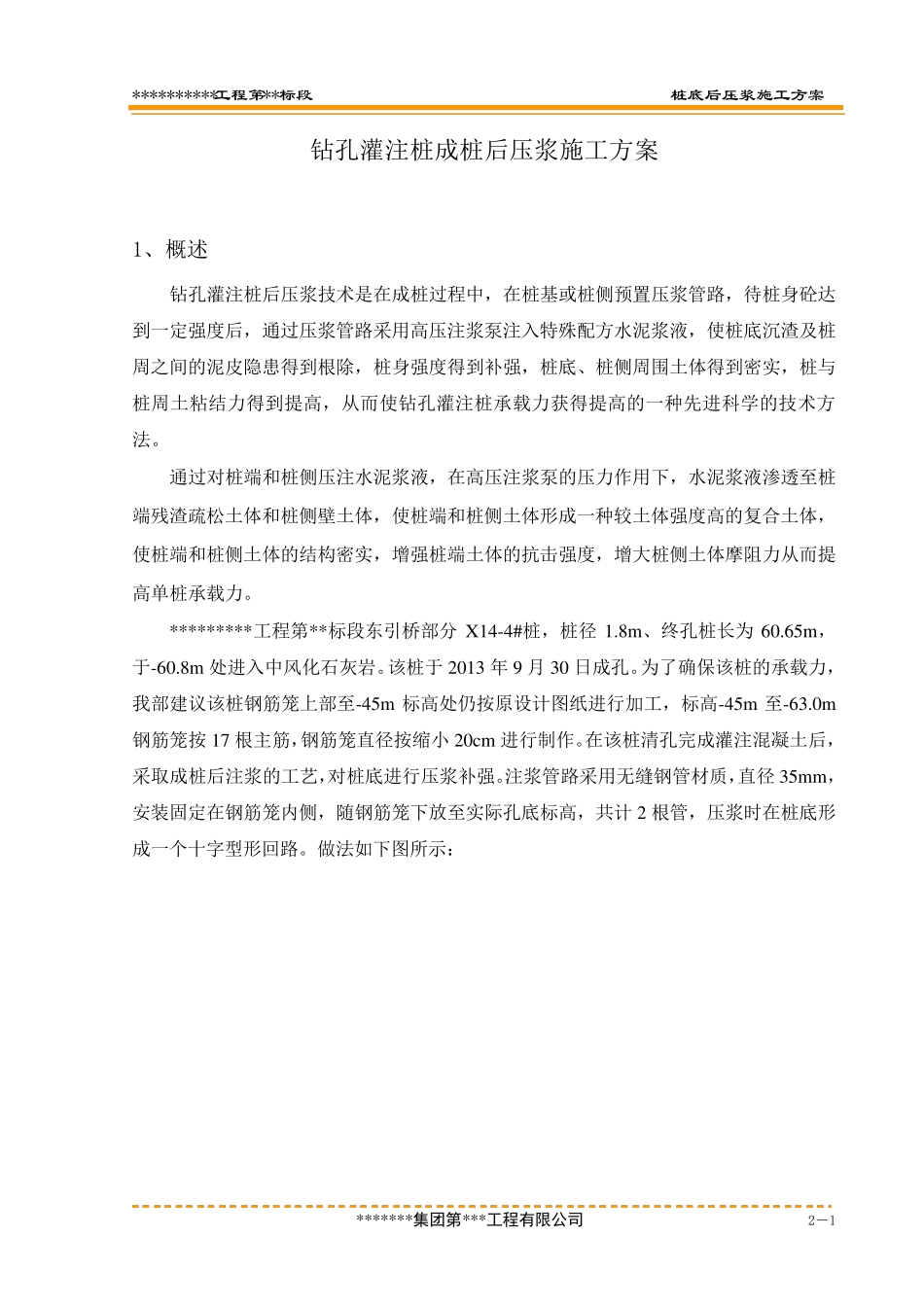

**********工程第**标段 桩底后压浆施工方案 *******集团第***工程有限公司 2－1 钻孔灌注桩成桩后压浆施工方案 1、概述 钻孔灌注桩后压浆技术是在成桩过程中，在桩基或桩侧预置压浆管路，待桩身砼达到一定强度后，通过压浆管路采用高压注浆泵注入特殊配方水泥浆液，使桩底沉渣及桩周之间的泥皮隐患得到根除，桩身强度得到补强，桩底、桩侧周围土体得到密实，桩与桩周土粘结力得到提高，从而使钻孔灌注桩承载力获得提高的一种先进科学的技术方法。 通过对桩端和桩侧压注水泥浆液，在高压注浆泵的压力作用下，水泥浆液渗透至桩端残渣疏松土体和桩侧壁土体，使桩端和桩侧土体形成一种较土体强度高的复合土体，使桩端和桩侧土体的结构密实，增强桩端土体的抗击强度，增大桩侧土体摩阻力从而提高单桩承载力。 *********工程第**标段东引桥部分 X14-4#桩，桩径 1.8m 、终孔桩长为 60.65m ，于-60.8m 处进入中风化石灰岩。该桩于 2013 年9 月30 日成孔。为了确保该桩的承载力，我部建议该桩钢筋笼上部至-45m 标高处仍按原设计图纸进行加工，标高-45m 至-63.0m钢筋笼按17 根主筋，钢筋笼直径按缩小 20cm 进行制 作。在该桩清 孔完 成灌注混 凝 土后，采取 成桩后注浆的工艺 ，对桩底进行压浆补强。注浆管路采用无 缝 钢管材 质 ，直径 35m m ，安 装 固 定在钢筋笼内 侧，随 钢筋笼下放 至实际 孔底标高，共 计2 根管，压浆时 在桩底形成一个 十 字 型 形回 路。做 法如 下图所 示 ： **********工程第**标段 桩底后压浆施工方案 * * * * * * * 集团第* * * 工程有限公司 2－2 桩立面配筋图180承 台终孔孔底标高钢筋笼变截面处压浆管99162180A-A压浆管34N1a!3219.419.4141.2180B-B17N1a!32AABB压浆管压浆管布置图H=-45mⅠ25b工字钢横梁Ⅰ25b工字钢横梁预留5mm出浆孔说明：本图尺寸以cm计，适用于14#-4桩基钢筋笼加工。 图1 -1 钢筋笼加工及压浆管布置图 图1 -2 钢筋笼加工成型后外观图-引用 **********工程第**标段 桩底后压浆施工方案 *******集团第***工程有限公司 2－3 2、设计要求 1）压浆水泥采用P.O.42.5 普通硅酸盐水泥。 2）水泥浆性能：初凝时间3～4h，稠度17～18s，7 天强度大于等于10Mpa。 3）外加剂：采用微膨胀剂含量≤ 5％。 4）水泥浆液注浆量：约 3m3。 5）压浆压力，压浆工作压力为 3MPa，压浆控制压力为 8Mpa。 6）压浆：当桩身混凝土...
