桩基础设计案例

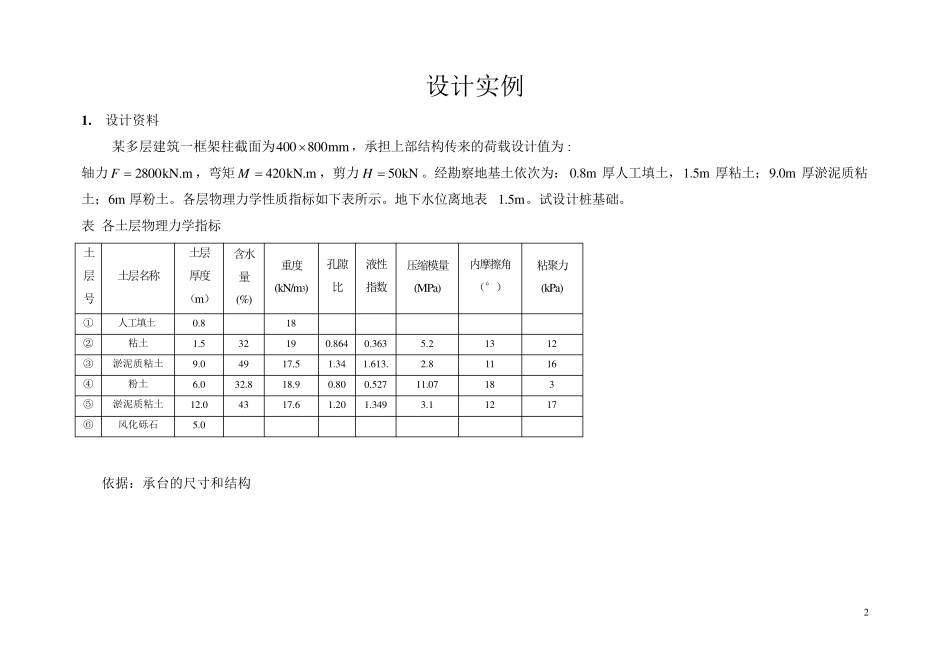

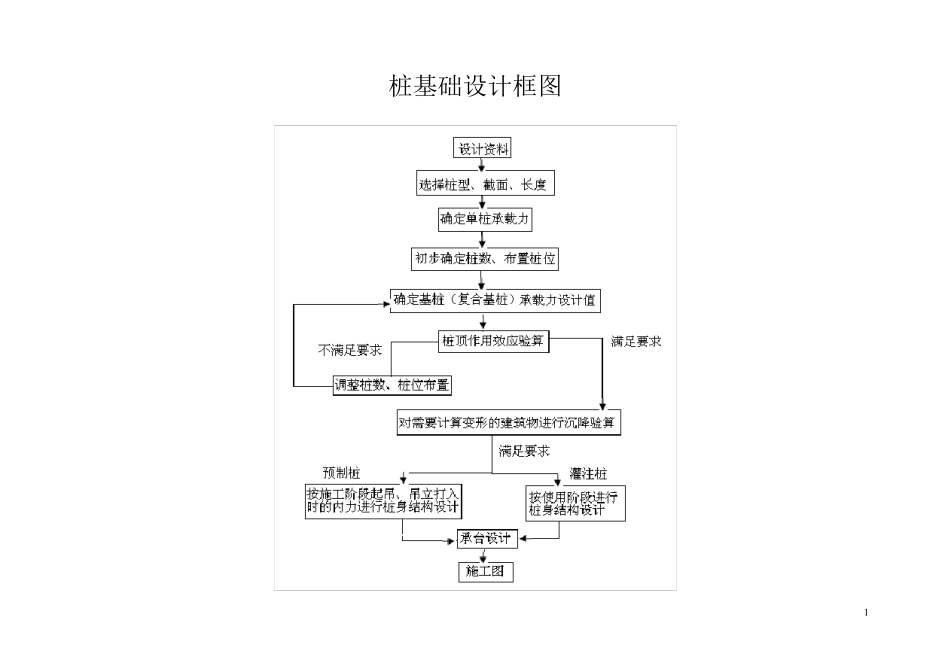

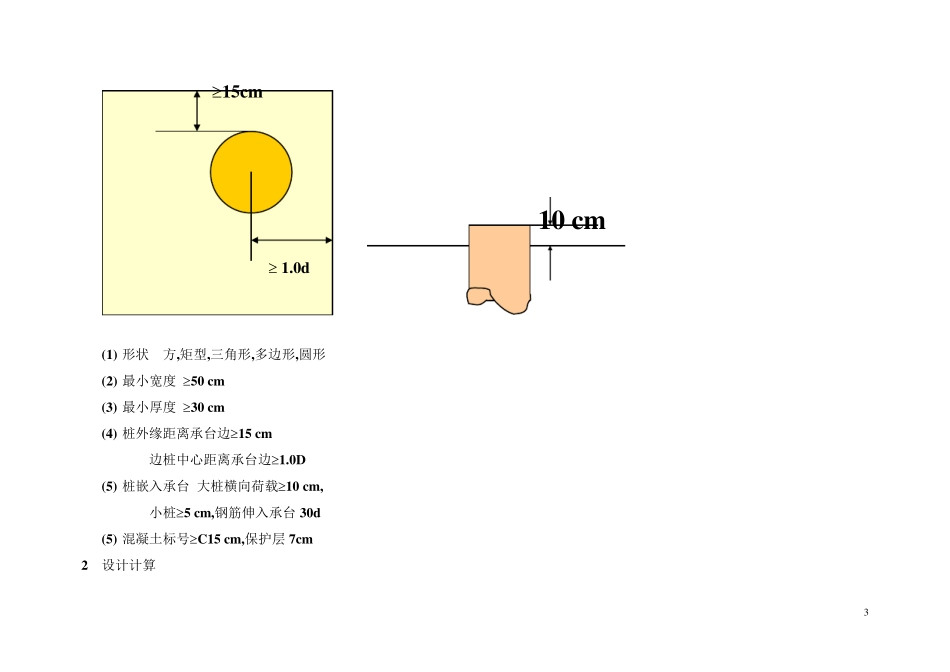

1 桩基础设计框图 2 设计实例 1 . 设计资料 某多层建筑一框架柱截面为m m800400，承担上部结构传来的荷载设计值为: 轴力kN.m2800F，弯矩kN.m420M，剪力 kN50H。经勘察地基土依次为：0.8m 厚人工填土，1.5m 厚粘土；9.0m 厚淤泥质粘土；6m 厚粉土。各层物理力学性质指标如下表所示。地下水位离地表1.5m 。试设计桩基础。 表 各土层物理力学指标 土层号 土层名称 土层 厚度 （m ） 含水量 (%) 重度 (kN/m 3) 孔隙比 液性指数 压缩模量 (MPa) 内摩擦角 （°） 粘聚力 (kPa) ① 人工填土 0.8 18 ② 粘土 1.5 32 19 0.864 0.363 5.2 13 12 ③ 淤泥质粘土 9.0 49 17.5 1.34 1.613. 2.8 11 16 ④ 粉土 6.0 32.8 18.9 0.80 0.527 11.07 18 3 ⑤ 淤泥质粘土 12.0 43 17.6 1.20 1.349 3.1 12 17 ⑥ 风化砾石 5.0 依据：承台的尺寸和结构 3 (1) 形状 方,矩型,三角形,多边形,圆形 (2) 最小宽度 50 cm (3) 最小厚度 30 cm (4) 桩外缘距离承台边15 cm 边桩中心距离承台边1.0D (5) 桩嵌入承台 大桩横向荷载10 cm , 小桩5 cm ,钢筋伸入承台 30d (5) 混凝土标号C15 cm ,保护层 7cm 2 设计计算  1.0d 15cm 10 cm 4 2 .1 桩基持力层、桩型、承台埋深和桩长的确定 由勘察资料可知，地基表层填土和1..5m 厚的粘土以下为厚度达9m 的软粘土，而不太深处有一层形状较好的粉土层。分析表明，在柱荷载作用下天然地基难以满足要求时，考虑采用桩基础。根据地质情况，选择粉土层作为桩端的持力层。 根据工程地质情况，在勘察深度范围内无较好的持力层，故桩为摩擦型桩。选择钢筋混凝土预制桩，边长m m350350 ，桩承台埋深1.2m ，桩进入持力层④层粉土层2d，伸入承台100m m ，则桩长为10.9m 。 2 .2 单桩承载力确定 （1 ）单桩竖向极限承载力标准值ukQ 的确定 查相关表格： 第②粘土层： 5kPa7sikq, m1.12.15.08.0il 第③粘土层： kPa23sikq, m9il 第④粉土层： kPa55sikq, m7.035.022dli kPa1800pkq kN679 pkpisikukqAlquQ （2） 桩基竖向承载力设计值R 。桩数超过 3 根的非端承桩复合桩基，应考虑桩群、土、承台的相互作用效应，由下式计算： kN5.3392ukaQR 因承台下有淤泥质粘土，不考虑承台效应。查表时取2.0/ lBc一栏的对应值...
