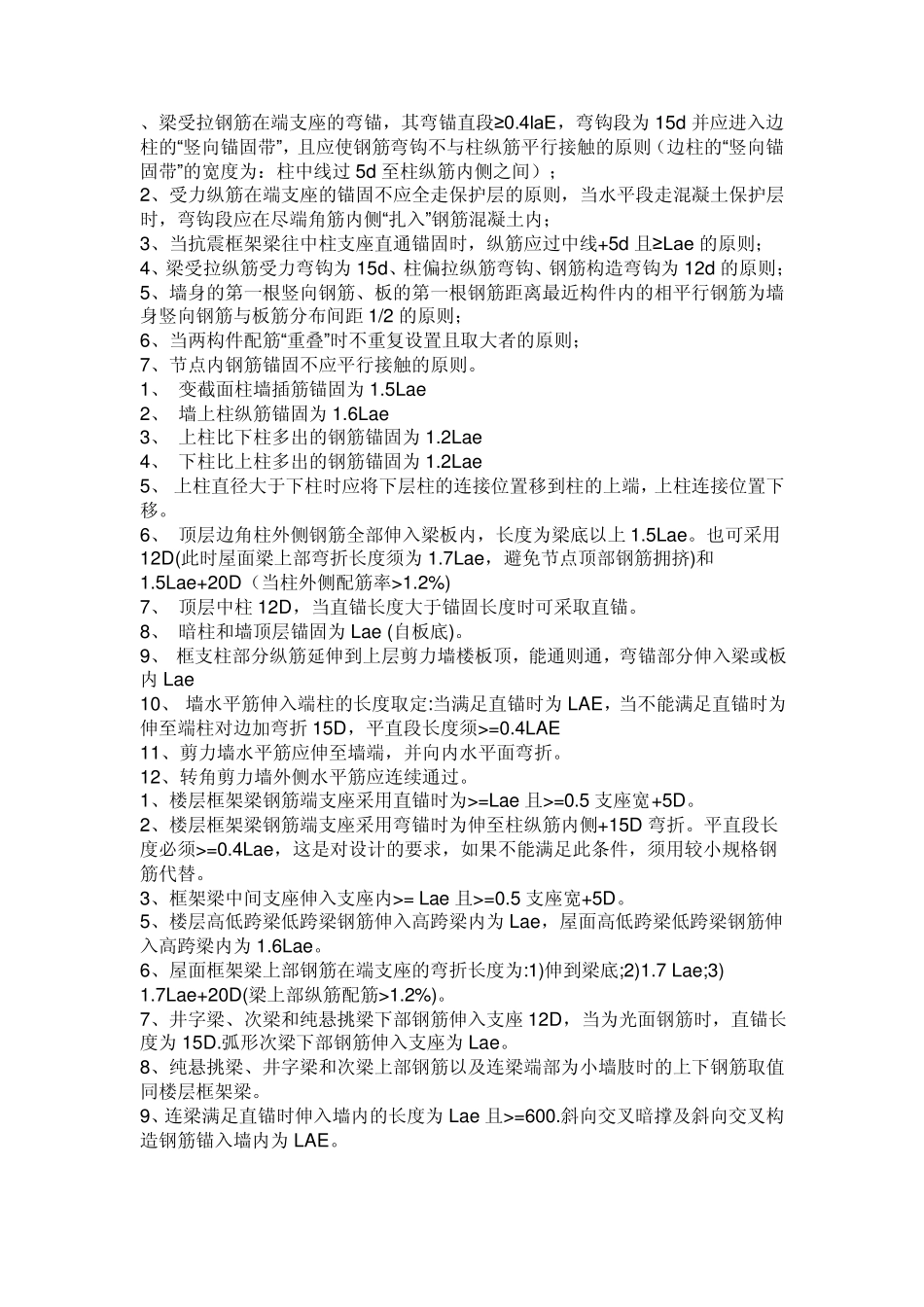

、梁受拉钢筋在端支座的弯锚,其弯锚直段≥0.4laE,弯钩段为 15d并应进入边柱的“竖向锚固带”,且应使钢筋弯钩不与柱纵筋平行接触的原则(边柱的“竖向锚固带”的宽度为:柱中线过 5d至柱纵筋内侧之间); 2、受力纵筋在端支座的锚固不应全走保护层的原则,当水平段走混凝土保护层时,弯钩段应在尽端角筋内侧“扎入”钢筋混凝土内; 3、当抗震框架梁往中柱支座直通锚固时,纵筋应过中线+5d且≥Lae 的原则; 4、梁受拉纵筋受力弯钩为 15d、柱偏拉纵筋弯钩、钢筋构造弯钩为 12d的原则; 5、墙身的第一根竖向钢筋、板的第一根钢筋距离最近构件内的相平行钢筋为墙身竖向钢筋与板筋分布间距 1/2 的原则; 6、当两构件配筋“重叠”时不重复设置且取大者的原则; 7、节点内钢筋锚固不应平行接触的原则。 1、 变截面柱墙插筋锚固为 1.5Lae 2、 墙上柱纵筋锚固为 1.6Lae 3、 上柱比下柱多出的钢筋锚固为 1.2Lae 4、 下柱比上柱多出的钢筋锚固为 1.2Lae 5、 上柱直径大于下柱时应将下层柱的连接位置移到柱的上端,上柱连接位置下移。 6、 顶层边角柱外侧钢筋全部伸入梁板内,长度为梁底以上 1.5Lae。也可采用12D(此时屋面梁上部弯折长度须为 1.7Lae,避免节点顶部钢筋拥挤)和1.5Lae+20D(当柱外侧配筋率>1.2%) 7、 顶层中柱 12D,当直锚长度大于锚固长度时可采取直锚。 8、 暗柱和墙顶层锚固为 Lae (自板底)。 9、 框支柱部分纵筋延伸到上层剪力墙楼板顶,能通则通,弯锚部分伸入梁或板内 Lae 10、 墙水平筋伸入端柱的长度取定:当满足直锚时为 LAE,当不能满足直锚时为伸至端柱对边加弯折 15D,平直段长度须>=0.4LAE 11、剪力墙水平筋应伸至墙端,并向内水平面弯折。 12、转角剪力墙外侧水平筋应连续通过。 1、楼层框架梁钢筋端支座采用直锚时为>=Lae且>=0.5 支座宽+5D。 2、楼层框架梁钢筋端支座采用弯锚时为伸至柱纵筋内侧+15D 弯折。平直段长度必须>=0.4Lae,这是对设计的要求,如果不能满足此条件,须用较小规格钢筋代替。 3、框架梁中间支座伸入支座内>= Lae且>=0.5 支座宽+5D。 5、楼层高低跨梁低跨梁钢筋伸入高跨梁内为 Lae,屋面高低跨梁低跨梁钢筋伸入高跨梁内为 1.6Lae。 6、屋面框架梁上部钢筋在端支座的弯折长度为:1)伸到梁底;2)1.7 Lae;3) 1.7Lae+20D(梁上部纵筋配筋>1.2%)。 7、井字梁、次梁和纯悬挑梁下部钢筋伸入支座 12D,当为光面钢筋时,直锚长度为 15D.弧形次梁下部钢...
