梁式楼梯配筋计算书

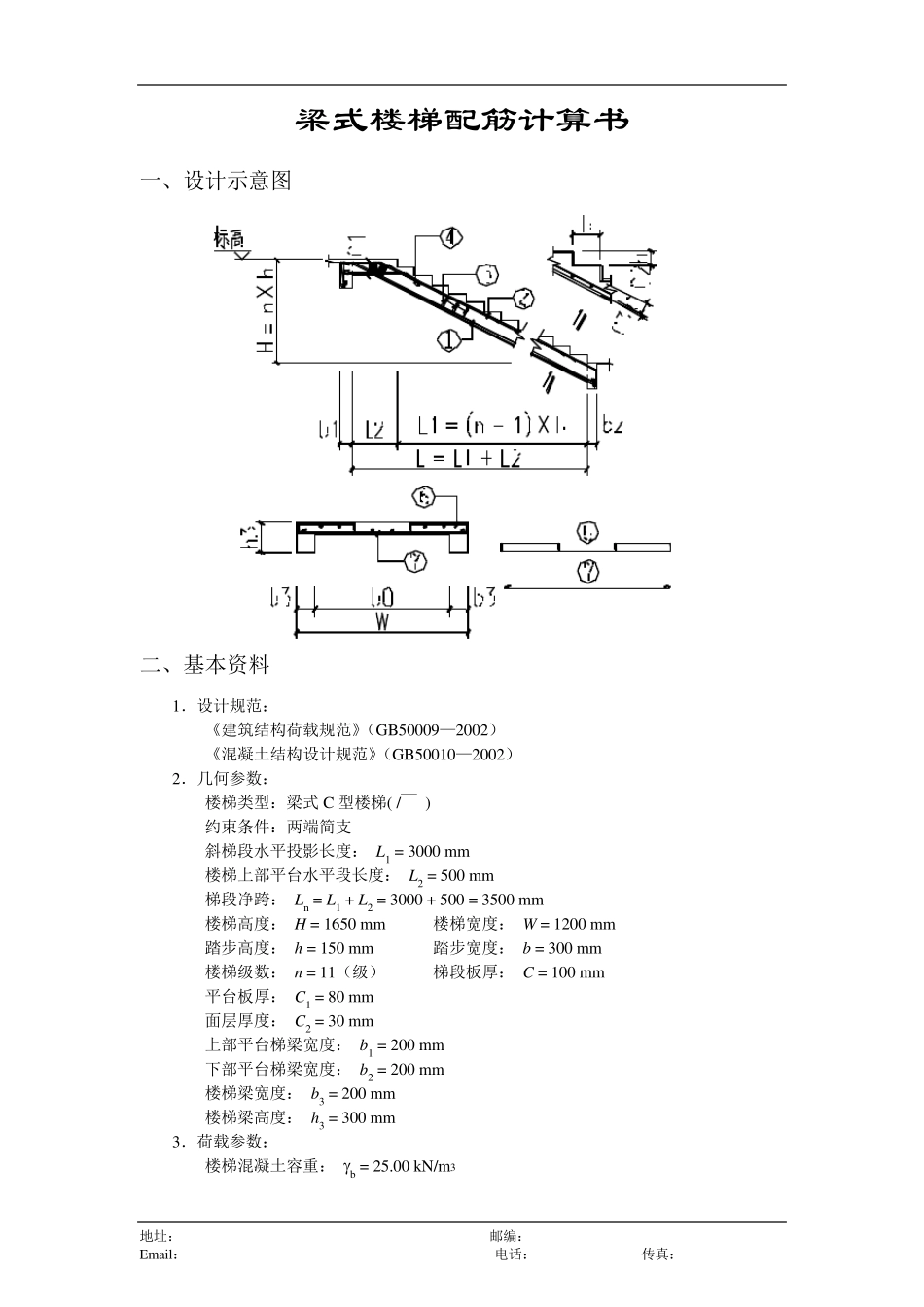

梁式楼梯配筋计算书_第1页
1/7

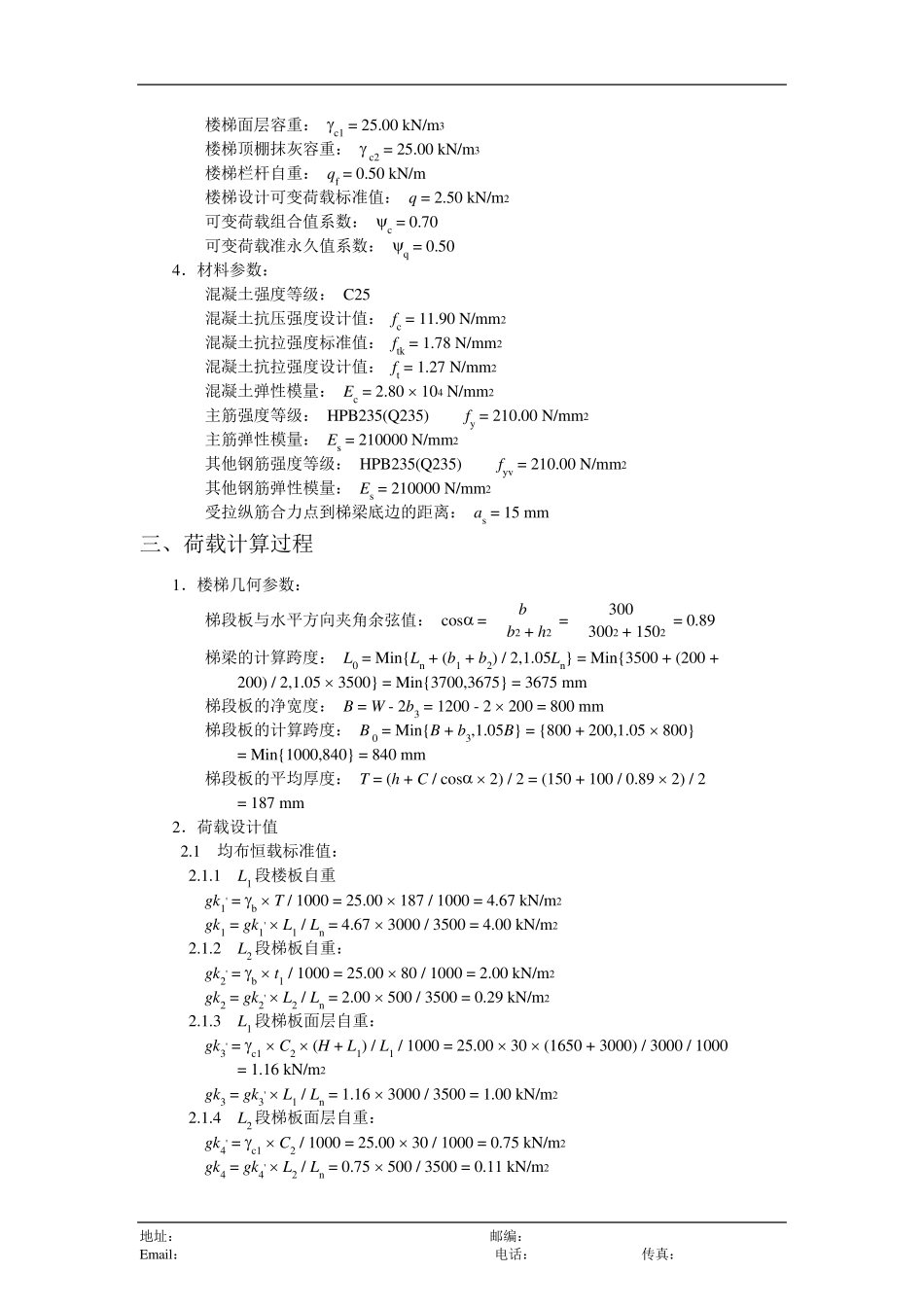

梁式楼梯配筋计算书_第2页
2/7
梁式楼梯配筋计算书_第3页
3/7
地址: 邮编: Email: 电话: 传真: 梁式楼梯配筋计算书 一、设计示意图 二、基本资料 1.设计规范: 《建筑结构荷载规范》(GB50009—2002) 《混凝土结构设计规范》(GB50010—2002) 2.几何参数: 楼梯类型:梁式 C 型楼梯( / ̄ ) 约束条件:两端简支 斜梯段水平投影长度: L1 = 3000 mm 楼梯上部平台水平段长度: L2 = 500 mm 梯段净跨: Ln = L1 + L2 = 3000 + 500 = 3500 mm 楼梯高度: H = 1650 mm 楼梯宽度: W = 1200 mm 踏步高度: h = 150 mm 踏步宽度: b = 300 mm 楼梯级数: n = 11(级) 梯段板厚: C = 100 mm 平台板厚: C1 = 80 mm 面层厚度: C2 = 30 mm 上部平台梯梁宽度: b1 = 200 mm 下部平台梯梁宽度: b2 = 200 mm 楼梯梁宽度: b3 = 200 mm 楼梯梁高度: h3 = 300 mm 3.荷载参数: 楼梯混凝土容重: b = 25.00 kN/m3 地址: 邮编: Email: 电话: 传真: 楼梯面层容重: c1 = 25.00 kN/m3 楼梯顶棚抹灰容重:  c2 = 25.00 kN/m3 楼梯栏杆自重: qf = 0.50 kN/m 楼梯设计可变荷载标准值: q = 2.50 kN/m2 可变荷载组合值系数: c = 0.70 可变荷载准永久值系数: q = 0.50 4.材料参数: 混凝土强度等级: C25 混凝土抗压强度设计值: fc = 11.90 N/mm2 混凝土抗拉强度标准值: ftk = 1.78 N/mm2 混凝土抗拉强度设计值: ft = 1.27 N/mm2 混凝土弹性模量: Ec = 2.80  104 N/mm2 主筋强度等级: HPB235(Q235) fy = 210.00 N/mm2 主筋弹性模量: Es = 210000 N/mm2 其他钢筋强度等级: HPB235(Q235) fyv = 210.00 N/mm2 其他钢筋弹性模量: Es = 210000 N/mm2 受拉纵筋合力点到梯梁底边的距离: as = 15 mm 三、荷载计算过程 1.楼梯几何参数: 梯段板与水平方向夹角余弦值: cos = bb2 + h2 = 3003002 + 1502 = 0.89 梯梁的计算跨度: L0 = Min{Ln + (b1 + b2) / 2,1.05Ln} = Min{3500 + (200 + 200) / 2,1.05  3500} = Min{3700,3675} = 3675 mm 梯段板的净宽度: B = W - 2b3 = 1200 - 2  200 = 800 mm 梯段板的计算跨度: B 0 = Min{B + b3,1.05B} = {800 + 200,1.05  800} = Min{1000,840} = 840 mm 梯段板...
