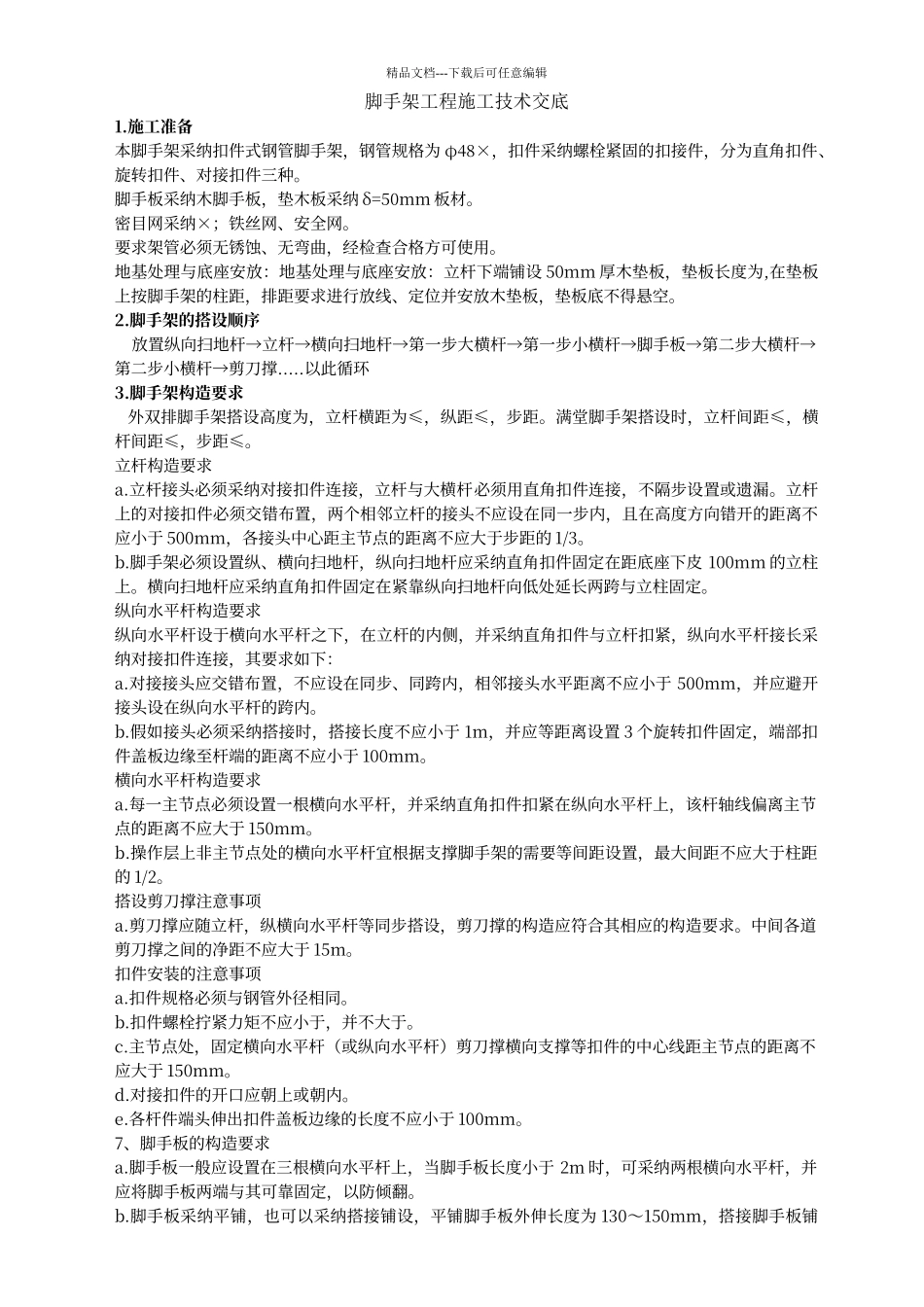

脚手架工程技术交底

精品文档---下载后可任意编辑脚手架工程施工技术交底1.施工准备本脚手架采纳扣件式钢管脚手架，钢管规格为 φ48×，扣件采纳螺栓紧固的扣接件，分为直角扣件、旋转扣件、对接扣件三种。脚手板采纳木脚手板，垫木板采纳 δ=50mm 板材。密目网采纳×；铁丝网、安全网。要求架管必须无锈蚀、无弯曲，经检查合格方可使用。地基处理与底座安放：地基处理与底座安放：立杆下端铺设 50mm 厚木垫板，垫板长度为,在垫板上按脚手架的柱距，排距要求进行放线、定位并安放木垫板，垫板底不得悬空。2.脚手架的搭设顺序 放置纵向扫地杆→立杆→横向扫地杆→第一步大横杆→第一步小横杆→脚手板→第二步大横杆→第二步小横杆→剪刀撑.....以此循环3.脚手架构造要求 外双排脚手架搭设高度为，立杆横距为≤，纵距≤，步距。满堂脚手架搭设时，立杆间距≤，横杆间距≤，步距≤。立杆构造要求a.立杆接头必须采纳对接扣件连接，立杆与大横杆必须用直角扣件连接，不隔步设置或遗漏。立杆上的对接扣件必须交错布置，两个相邻立杆的接头不应设在同一步内，且在高度方向错开的距离不应小于 500mm，各接头中心距主节点的距离不应大于步距的 1/3。b.脚手架必须设置纵、横向扫地杆，纵向扫地杆应采纳直角扣件固定在距底座下皮 100mm 的立柱上。横向扫地杆应采纳直角扣件固定在紧靠纵向扫地杆向低处延长两跨与立柱固定。纵向水平杆构造要求纵向水平杆设于横向水平杆之下，在立杆的内侧，并采纳直角扣件与立杆扣紧，纵向水平杆接长采纳对接扣件连接，其要求如下：a.对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应小于 500mm，并应避开接头设在纵向水平杆的跨内。b.假如接头必须采纳搭接时，搭接长度不应小于 1m，并应等距离设置 3 个旋转扣件固定，端部扣件盖板边缘至杆端的距离不应小于 100mm。横向水平杆构造要求a.每一主节点必须设置一根横向水平杆，并采纳直角扣件扣紧在纵向水平杆上，该杆轴线偏离主节点的距离不应大于 150mm。b.操作层上非主节点处的横向水平杆宜根据支撑脚手架的需要等间距设置，最大间距不应大于柱距的 1/2。搭设剪刀撑注意事项a.剪刀撑应随立杆，纵横向水平杆等同步搭设，剪刀撑的构造应符合其相应的构造要求。中间各道剪刀撑之间的净距不应大于 15m。扣件安装的注意事项a.扣件规格必须与钢管外径相同。b.扣件螺栓拧紧力矩不应小于，并不大于。c.主节点处，固定横向水平杆（或纵向水平杆）剪刀撑横向支撑等扣件的...
