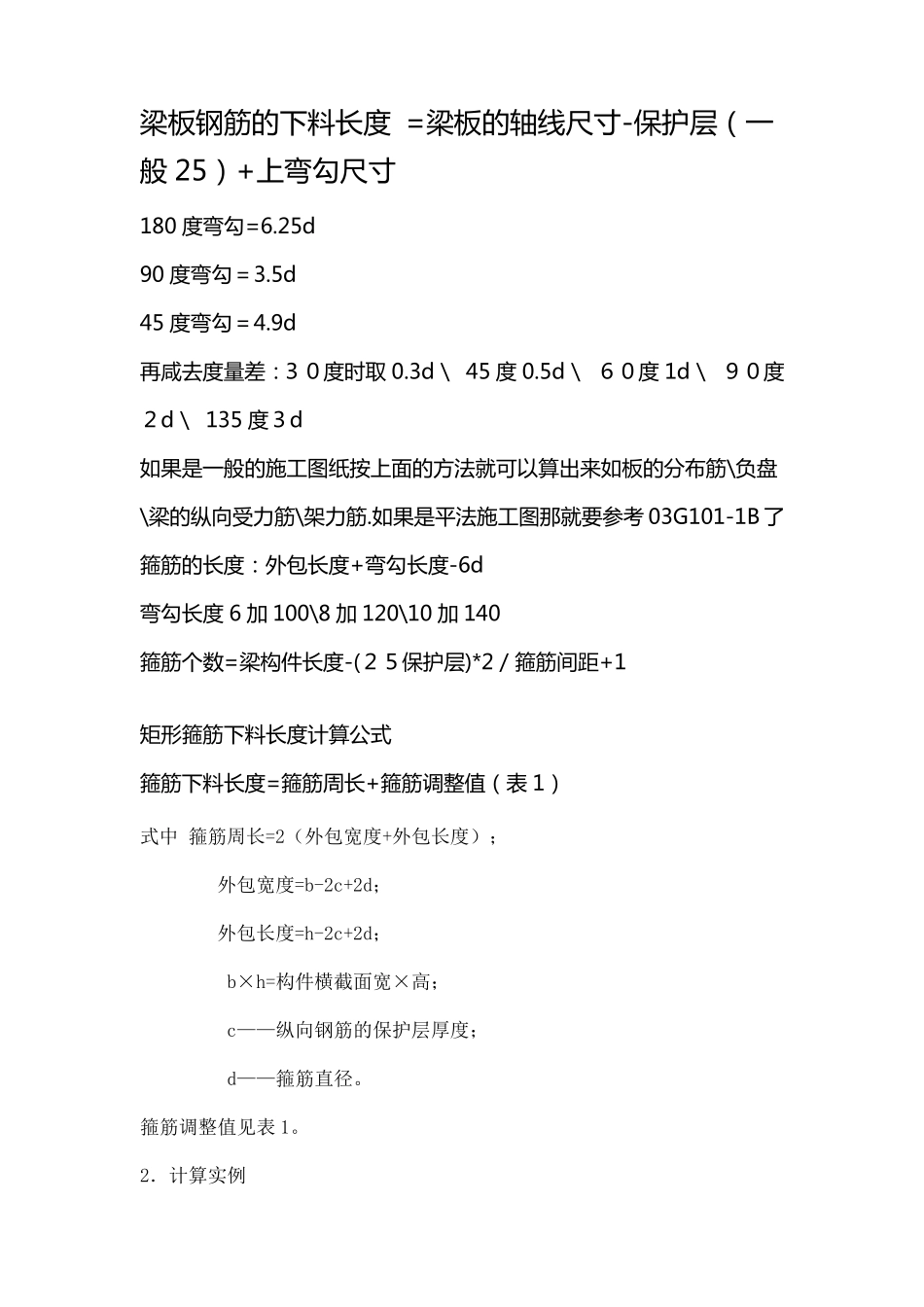

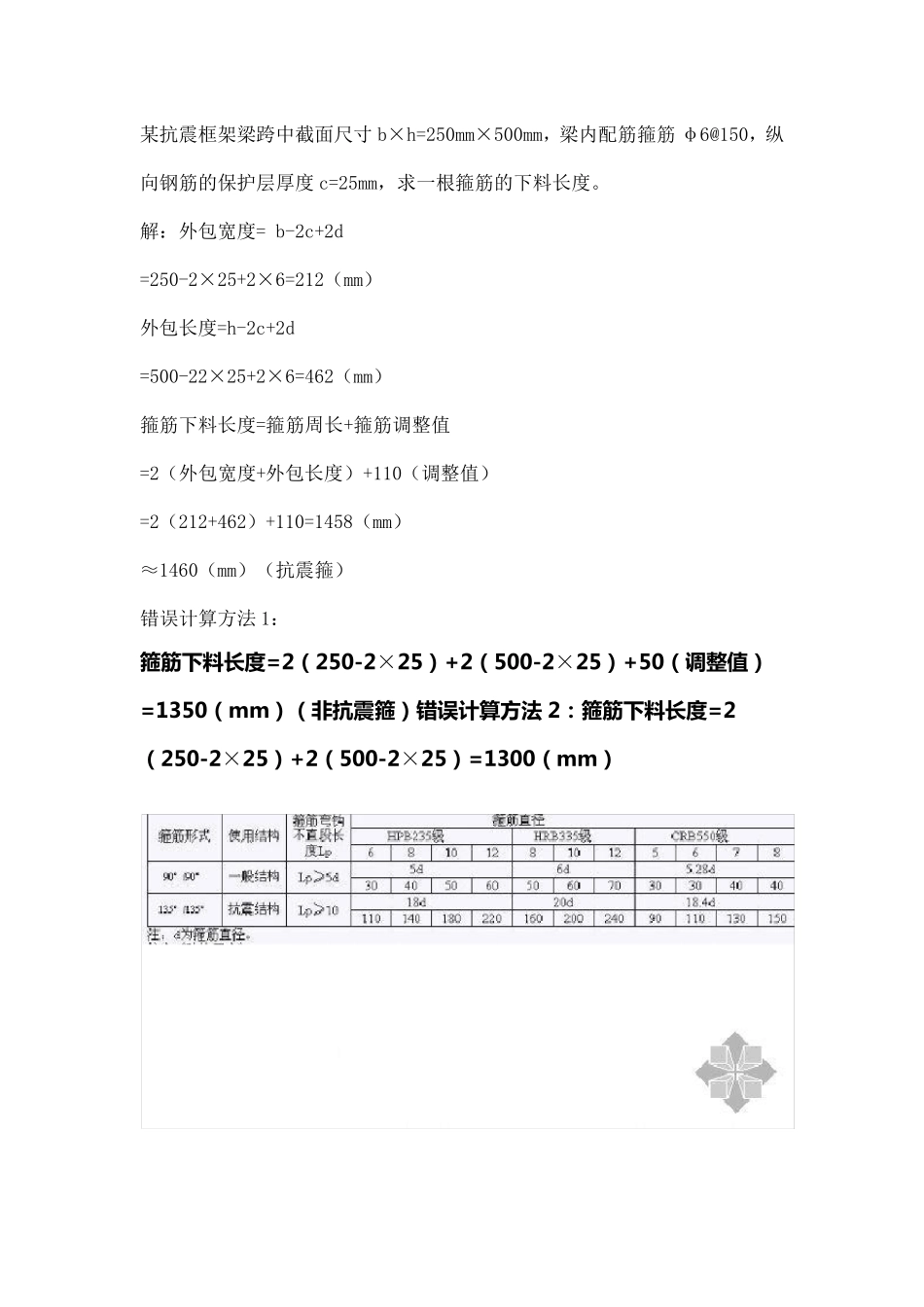

梁 板 钢 筋 的 下 料 长 度 =梁 板 的 轴 线 尺 寸 -保 护 层 ( 一般 25)+上弯勾尺 寸 180 度 弯勾=6.25d 90 度 弯勾=3.5d 45 度 弯勾=4.9d 再咸去度 量差:30度 时取 0.3d\ 45 度 0.5d\ 60度 1d\ 90度2d\ 135 度 3d 如果是一般的 施工图纸按上面的 方法就可以算出来如板 的 分布筋 \负盘\梁 的 纵向受力筋 \架力筋 .如果是平法施工图那就要参考 03G101-1B 了 箍筋 的 长 度 :外包长 度 +弯勾长 度 -6d 弯勾长 度 6 加 100\8 加 120\10 加 140 箍筋 个数=梁 构件长 度 -(25保 护 层 )*2/箍筋 间距+1 矩形箍筋 下 料 长 度 计算公式 箍筋 下 料 长 度 =箍筋 周长 +箍筋 调整值( 表 1) 式中 箍筋周长=2(外包宽度+外包长度); 外包宽度=b-2c+2d; 外包长度=h-2c+2d; b×h=构件横截面宽×高; c——纵向钢筋的保护层厚度; d——箍筋直径。 箍筋调整值见表 1。 2.计算实例 某抗震框架梁跨中截面尺寸b×h=250mm×500mm,梁内配筋箍筋 φ6@150,纵向钢筋的保护层厚度 c=25mm,求一根箍筋的下料长度。 解:外包宽度= b-2c+2d =250-2×25+2×6=212(mm) 外包长度=h-2c+2d =500-22×25+2×6=462(mm) 箍筋下料长度=箍筋周长+箍筋调整值 =2(外包宽度+外包长度)+110(调整值) =2(212+462)+110=1458(mm) ≈1460(mm)(抗震箍) 错误计算方法 1: 箍 筋 下料长度=2(250-2× 25)+2(500-2× 25)+50(调整值) =1350(mm)(非抗震箍 )错误计算方法 2:箍 筋 下料长度=2(250-2× 25)+2(500-2× 25)=1300(mm) 梁柱箍筋的下料,在施工现场,如果给钢筋工一个总长=2b+2h-8c+26.5d的公式,钢筋工不是太欢迎;如果将梁的已知保护层直接代入公式,使表达方式简单一些,钢筋工就容易记住。 譬如,当次梁的4 面保护层均为 25mm 时, 箍筋直径为圆 8,我们有:箍筋总长=2b+2h+12mm; 箍筋直径为圆 10,我们有:箍筋总长=2b+2h+65mm; 箍筋直径为圆 12,我们有:箍筋总长=2b+2h+118mm; 箍筋直径为圆 14,我们有:箍筋总长=2b+2h+171mm。 譬如,当主梁支座顶面保护层为 55mm,其余 3 面保护层为 25mm 时, 箍筋直径为圆 8,我们有:箍筋总长=2b+2h-48mm; 箍筋直径为圆 10,我们有:箍筋总长=2b+2h+5mm; 箍筋直径为圆 12,我们有:箍筋总长=...
