梁板预制及安装施工方案

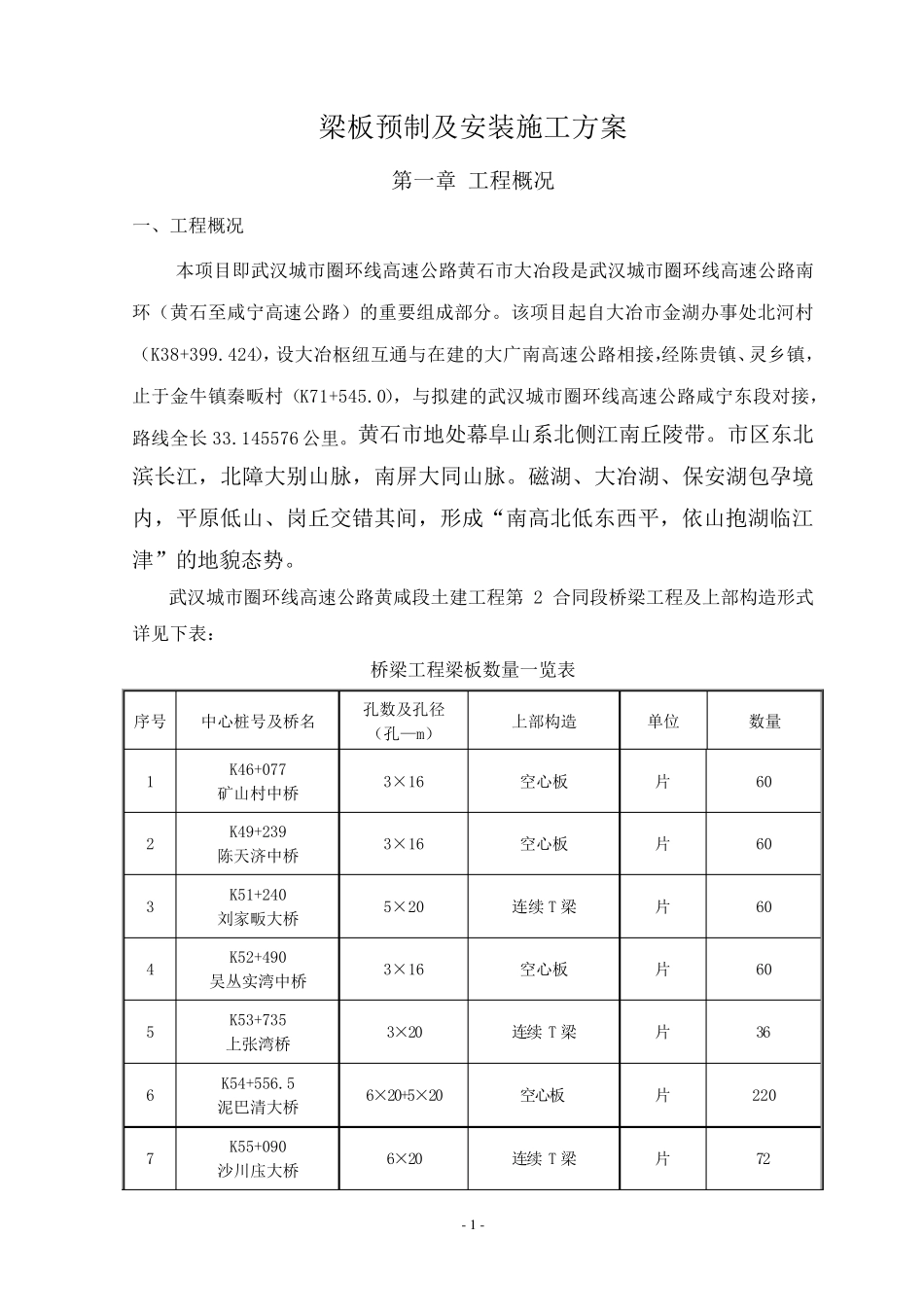

梁板预制及安装施工方案_第1页
1/58
梁板预制及安装施工方案_第2页
2/58
梁板预制及安装施工方案_第3页
3/58
- 1 - 梁板预制及安装施工方案 第一章 工程概况 一、工程概况 本项目即武汉城市圈环线高速公路黄石市大冶段是武汉城市圈环线高速公路南环(黄石至咸宁高速公路)的重要组成部分。该项目起自大冶市金湖办事处北河村(K38+399.424),设大冶枢纽互通与在建的大广南高速公路相接,经陈贵镇、灵乡镇,止于金牛镇秦畈村(K71+545.0),与拟建的武汉城市圈环线高速公路咸宁东段对接,路线全长33.145576 公里。黄石市地处幕阜山系北侧江南丘陵带。市区东北滨长江,北障大别山脉,南屏大同山脉。磁湖、大冶湖、保安湖包孕境内,平原低山、岗丘交错其间,形成“南高北低东西平,依山抱湖临江津”的地貌态势。 武汉城市圈环线高速公路黄咸段土建工程第2 合同段桥梁工程及上部构造形式详见下表: 桥梁工程梁板数量一览表 序号 中心桩号及桥名 孔数及孔径 (孔—m) 上部构造 单位 数量 1 K46+077 矿山村中桥 3×16 空心板 片 60 2 K49+239 陈天济中桥 3×16 空心板 片 60 3 K51+240 刘家畈大桥 5×20 连续 T 梁 片 60 4 K52+490 吴丛实湾中桥 3×16 空心板 片 60 5 K53+735 上张湾桥 3×20 连续 T 梁 片 36 6 K54+556.5 泥巴清大桥 6×20+5×20 空心板 片 220 7 K55+090 沙川庒大桥 6×20 连续 T 梁 片 72 - 2 - 8 K48+975.455 分离式立交 4×20 空心板 片 36 9 K50+538 分离式立交 4×30 连续 T 梁 片 48 10 ZK/YK56+445 分离式立交 4×20 空心板 片 80 11 K49+792.628 小雷山互通中桥 3×20 空心板 片 69 12 EK1+041 中桥 3×16 空心板 片 27 二、 主要技术标准 本项目主线采用设计车速为100 公里/小时,全封闭、全立交的四车道高速公路标准,其中栖螺线(X002)60 公里/小时。主线设计速度100km/h,双向四车道,路基宽度为26.0 米;互通连接线采用双向双车道二级公路标准,设计行车速度为40-60公里/小时,路基宽度为12.0 米;项目主要技术指标如下表。 主要技术指标表 序号 指标名称 规范值 采用值 1 公路等级 高速公路 高速公路 2 设计速度(km /h) 100 100 3 路基宽度(m ) 26(四车道) 26(四车道) 4 平曲线一般最小半径(m ) 700 1500 5 缓和曲线最小长度(m ) 85 200 6 竖曲线最小长度(m ) 85 226 7 最大纵坡(%) 4 2.889 8 最短坡长(m ) 250 400 9 竖曲线一般最小...
